带双状态指示灯的RJ45网络接口结构

　　在工业控制、网络通讯设备的板卡集成环节，RJ45接口是以太网链路物理层最常用的接插部件，这款带双发光二极管的RJ45接口，主要解决常规无灯网口无法直观反馈链路状态的痛点，在交换机、工控机、嵌入式网关、网络摄像机、伺服驱动器的以太网通讯端口上都有广泛应用。日常设备调试过程中，运维人员无需进入系统后台查看端口状态，直接通过接口上的两颗指示灯就能快速判断链路连通性、数据传输状态，大幅缩短现场故障排查的时间，尤其是在密集布线的机柜内部，不需要凑近查看端口丝印，通过灯色、亮灭、闪烁状态就能快速定位对应端口的工作情况。

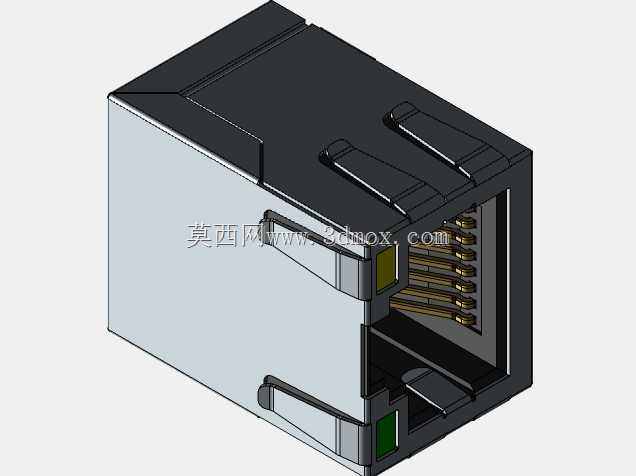

　　从结构设计来看，这款接口采用全金属屏蔽外壳，外壳采用冲压折弯成型的锡青铜材质，表面做镀镍处理，既能够保证接插时的结构强度，耐受至少1000次以上的插拔循环不出现结构变形，同时金属外壳与设备机壳、PCB板的接地焊盘连通后，能够有效屏蔽外界电磁干扰，在工业现场存在变频器、伺服电机等强电磁干扰源的场景下，减少通讯丢包、链路不稳定的问题。接口内部的8根接触金针采用倾斜弹片设计，弹片根部做加宽处理保证弹性余量，接触部位镀金厚度满足15u''以上的要求，水晶头插入后弹片能与水晶头的金片可靠贴合，接触电阻控制在20mΩ以内，避免长期使用后氧化导致的接触不良。

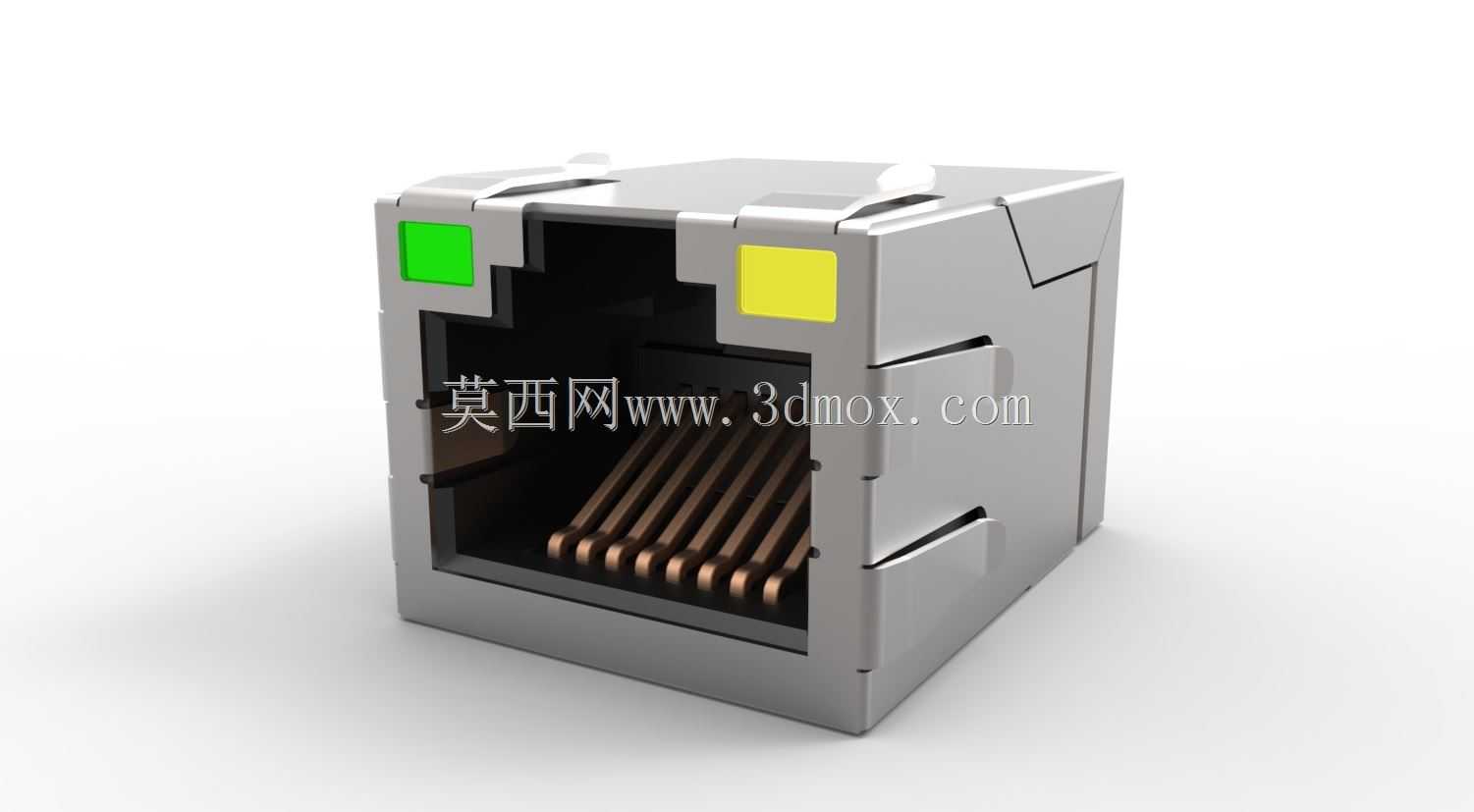

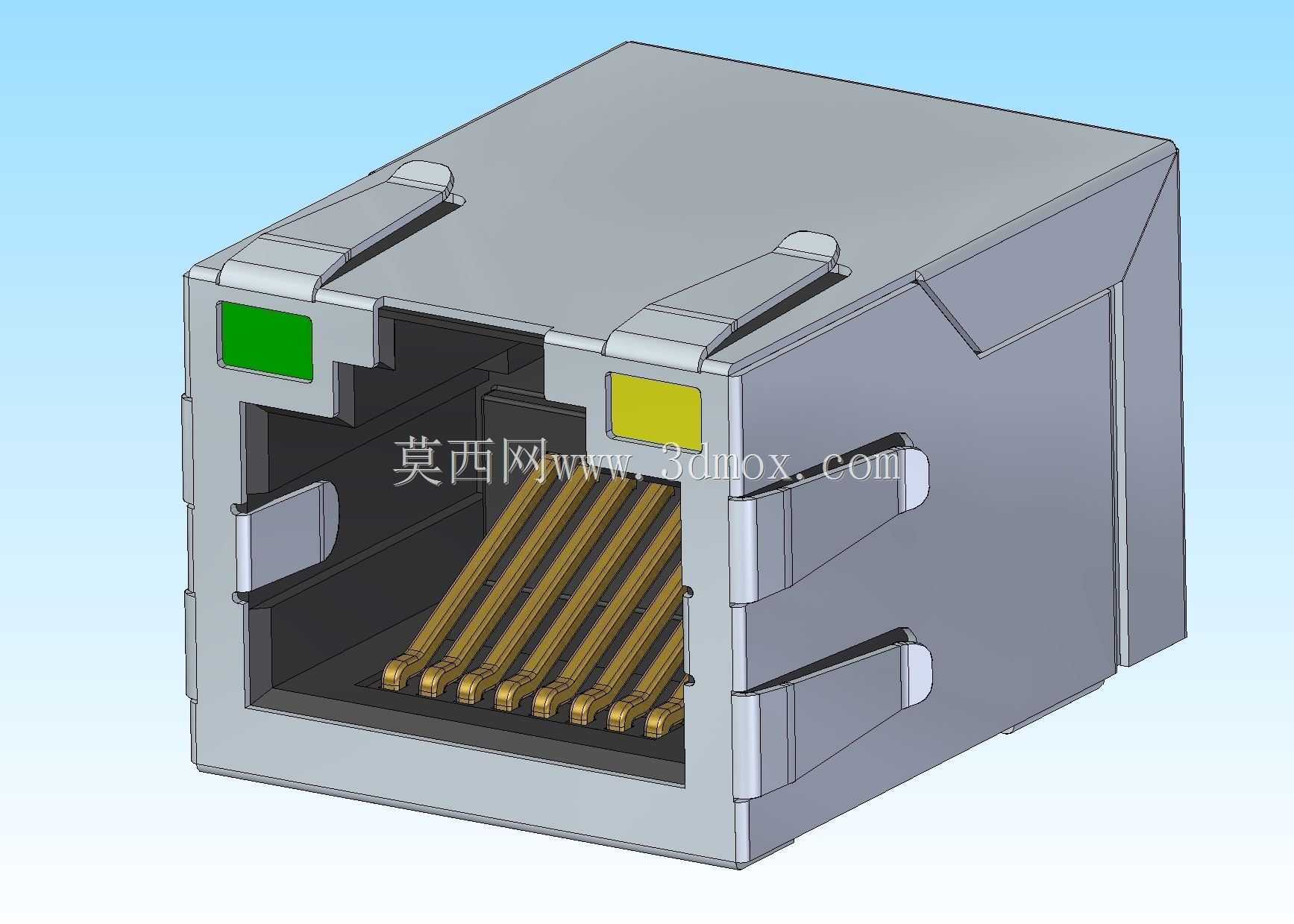

　　两颗发光二极管分别布置在接口插口的左上角与右上角位置，其中绿色灯珠对应链路连通状态，当物理链路正常连通时保持常亮，黄色灯珠对应数据传输状态，有数据收发时按照传输频率闪烁，灯珠的导光柱直接延伸到外壳表面，不需要额外加装导光件，减少装配工序的同时避免漏光、串光问题，两个灯位之间通过外壳的冲压隔断筋分隔，即使在强光环境下也能清晰分辨两个灯的状态。接口的引脚分为两部分，一部分是8根信号引脚，按照百兆、千兆以太网的引脚定义排布，引脚长度满足波峰焊的吃锡要求，焊盘位置做加宽处理，焊接后能够承受足够的插拔拉力，不会因为多次插拔导致引脚脱焊；另一部分是两个灯珠的正负极引脚，直接对应PCB板上的状态指示电路，不需要额外飞线连接。

　　安装尺寸方面，这款接口的本体长宽高尺寸符合行业通用的RJ45带灯接口安装规范，横向宽度16mm，纵向深度23mm，高度13.5mm，PCB板上的开孔尺寸匹配外壳的定位柱，定位柱直径1.2mm，插入PCB对应的定位孔后能够在焊接前完成预固定，避免过波峰焊时出现偏移。接口的插口端面突出设备面板的高度控制在2mm以内，既能够保证水晶头插入时的导向余量，又不会因为突出过多影响设备面板的整体平整度，面板开孔尺寸为15mm*12mm，插口周围的金属外壳边缘做0.3mm的倒角处理，避免装配时刮伤面板涂层。

　　设计过程中需要重点考虑的细节还有弹片的行程控制，水晶头插入时弹片的下压行程控制在0.8mm，既能够保证足够的接触压力，又不会因为行程过大导致弹片塑性变形，长期使用后出现接触压力不足的问题。金属外壳的卡扣结构采用双侧弹性卡扣设计，卡扣与外壳一体冲压成型，水晶头插入后卡扣能够与水晶头的弹片可靠卡合，拉力满足30N以上不松脱，同时按压水晶头弹片时能够顺畅拔出，不会出现卡滞。内部的塑胶基座采用耐高温的PBT材质，能够耐受260℃的波峰焊温度，不会出现焊接过程中基座变形、金针移位的问题，塑胶基座与金属外壳之间采用卡扣铆合固定，不需要额外点胶，装配效率更高，同时避免长期使用后塑胶基座与金属外壳出现松动错位。

　　在实际选型应用中，这款接口可以兼容百兆、千兆以太网的传输要求，屏蔽结构能够满足工业级EMC测试标准，在-40℃到85℃的工作温度范围内都能保持稳定的接触性能，适合在户外通讯设备、工业控制设备、轨道交通车载设备等对可靠性要求较高的场景使用，相比无屏蔽、无指示灯的普通RJ45接口，能够大幅提升设备的可维护性与通讯稳定性，减少现场运维的工作量。建模过程中需要严格控制各部件的配合公差，金属外壳与塑胶基座的配合间隙控制在0.05mm以内，金针弹片的位置度公差控制在0.03mm，保证水晶头插入时每一根金针都能可靠对位，不会出现个别引脚接触不良的问题，同时灯珠的位置要与导光孔严格同轴，偏差不超过0.1mm，避免出现灯光偏暗、亮度不均的问题。
