木材炉具带把手开合式炉门结构设计

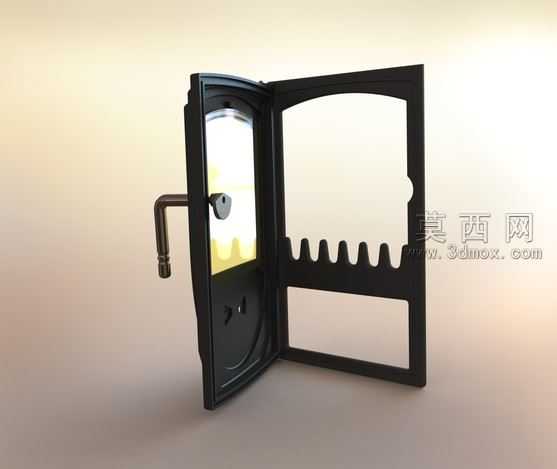

本作品为适配家用小型木材炉具的开合式炉门三维建模设计，整体采用SolidWorks完成参数化建模，建模过程中优先遵循炉具实际使用的功能逻辑，对炉门的开合铰接结构、侧边握持把手、门板镂空区域、锁止卡位结构均做了1:1等比例的尺寸还原，确保模型可直接对接后续的结构验证与生产开模环节。建模阶段先通过草图绘制炉门的外框轮廓，区分固定门框与活动门板两个独立装配体，固定门框采用一体式框型结构，上下分别预留镂空区域，上部大尺寸镂空用于观察炉内燃烧状态，下部矩形镂空可适配炉具的通风调节结构，门框侧边设置与炉体连接的安装卡位，边缘做圆角过渡处理避免应力集中。活动门板与门框通过隐藏式铰接结构连接，开合角度可达到120度，满足添柴、清灰的操作空间需求；门板外侧安装一体式弯型金属把手，把手表面做防滑纹理设计，握持处符合人体工学弧度，避免开合炉门时出现打滑问题，门板内侧设置与门框卡位匹配的锁止凸点，关闭后可实现紧密贴合，减少炉内热量流失。材质渲染阶段针对不同部件做了区分处理，炉门主体采用耐高温磨砂黑色金属材质，调整材质的粗糙度与金属度参数，模拟铸铁材质经高温使用后的哑光质感，把手部分做了轻微的金属抛光处理，与主体材质形成视觉区分；门框上部的观察区域采用半透明耐高温微晶玻璃材质，调整材质的折射与透光参数，模拟玻璃受热后略带暖调的通透效果，渲染时采用暖黄色侧光作为主光源，模拟炉内火光透出的视觉效果，背景采用浅米色哑光平面突出模型主体，阴影做柔化处理提升整体渲染质感。结构设计上充分考虑木材炉具的使用场景，门板中部设置波浪型挡条结构，既可以阻挡炉内燃烧的木材向外滚落，又不会遮挡观察视线，所有部件的壁厚均按照耐高温铸铁件的生产标准设置，铰接处预留了足够的装配间隙，避免长期高温使用后出现热胀冷缩导致的开合卡顿问题，整体模型装配关系清晰，无重叠面、破面等建模问题，可直接用于工程出图、3D打印样件验证以及产品宣传渲染使用。
