航模微型防水伺服舵机结构设计

项目分类:伺服电机 发布时间:2022-04-11 ID:607000
  • 航模微型防水伺服舵机结构设计
  • 航模微型防水伺服舵机结构设计
  • 航模微型防水伺服舵机结构设计
  • 航模微型防水伺服舵机结构设计

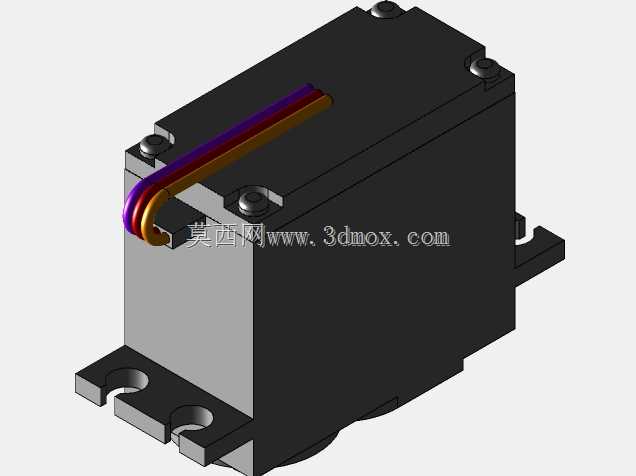

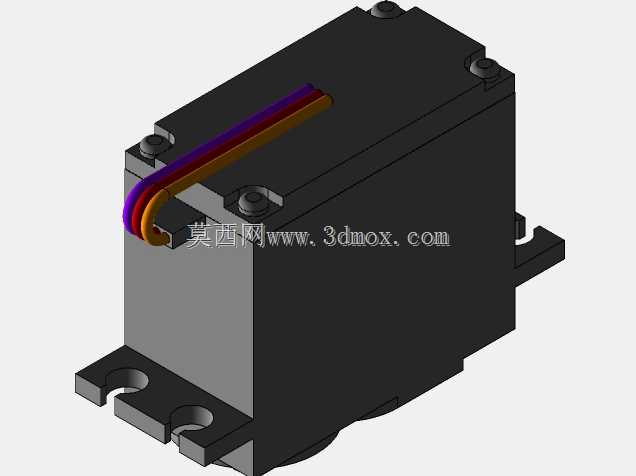

  在航模、微型移动模型、小型推进机构的动力执行端选型中,这类带防水结构的微型伺服舵机是核心执行部件,不同于工业级大扭矩伺服的重载设计取向,这类微型舵机的设计核心是在极小的体积边界内,兼顾输出扭矩、动作响应速度与防水密封性能,适配模型类产品的轻量化、紧凑化安装需求。从结构设计逻辑来看,这款舵机采用了方正盒式主体结构,上下壳体通过四角的紧固螺丝实现压合密封,壳体接缝处可预留密封胶条安装槽位,满足户外使用场景下的防泼溅、短时间浸水防护需求,避免模型在水面行驶、雨天飞行时水汽进入壳体内部损坏电路与齿轮组。出线端采用侧部开槽出线设计,三根信号与动力输出线从壳体侧上方的槽位引出,出线位置可做灌胶密封处理,

  既避免线缆在舵机往复摆动过程中出现拉扯磨损,也能进一步提升整体防水性能,线缆采用红、紫、棕三色分色设计,对应电源正、信号、电源负三个接线端,装配时无需额外对照定义表即可快速完成接线,降低模型组装过程中的接线错误率。安装结构上,舵机主体底部两侧延伸出带安装孔的固定耳,两个固定耳上各开设一个U型开口安装槽,这种槽型设计相比封闭圆孔的适配性更强,安装时无需将固定螺丝完全拧下,即可将舵机沿槽口滑入安装位,再拧紧螺丝完成固定,在模型内部狭小的装配空间里,这种设计能大幅降低装配与后期维护的拆卸难度,安装耳的厚度与主体壳体保持一致,采用同材质工程塑料注塑成型,保证安装固定后的结构强度,避免舵机大扭矩输出时固定耳出现断裂变形。

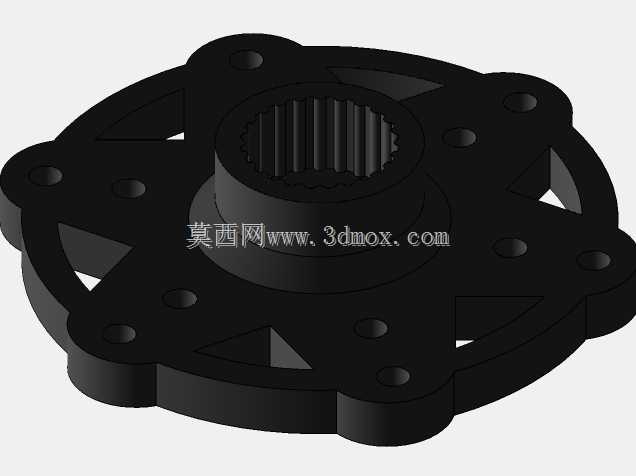

  主体顶部的输出轴端采用内嵌式设计,输出轴周围的壳体做了加高挡边结构,既能为输出摇臂提供侧向支撑,也能减少外部杂物、水汽直接接触输出轴齿轮的概率,延长舵机的使用寿命。从实际应用场景来看,这类舵机可适配固定翼航模的舵面控制、微型车模的转向与油门控制、小型船模的方向舵控制,也可用于小型桌面自动化装置的往复摆动执行机构,其输出扭矩覆盖模型类产品的常规负载需求,动作响应延迟控制在模型控制的可接受范围内,不会出现明显的动作滞后影响操控手感。设计过程中需要重点把控的尺寸边界包括:主体的长宽高尺寸要适配常规模型的舵机安装舱位,固定耳的孔位中心距要符合通用微型舵机的安装孔距标准,保证用户更换舵机时无需重新打孔修改安装位;

  输出轴的伸出高度要匹配常规规格的舵机摇臂,避免摇臂安装后与壳体表面出现摩擦干涉;侧部出线的位置要避开模型安装舱的侧壁结构,防止线缆被挤压破损。内部结构层面,这类舵机通常集成了直流驱动电机、金属减速齿轮组、位置反馈电位器与控制电路板,壳体内部的筋位设计要同时满足电路板固定、齿轮组定位、电机卡装的需求,减少额外固定件的使用,进一步压缩整体体积与重量,适配模型产品对重量的严苛要求,毕竟航模类产品每减少一克重量,都能提升飞行的续航时间与机动性能。防水性能的实现除了壳体接缝与出线端的密封,输出轴位置通常会加装微型橡胶密封圈,避免轴转动过程中水汽沿轴缝隙进入壳体内部,密封圈的选型要兼顾密封性能与转动阻力,不能因为密封圈的摩擦阻力过大导致舵机空载电流升高、输出扭矩损耗过大。在三维建模过程中,需要重点还原各个部件的装配间隙:壳体上下盖的合模间隙控制在0.1mm以内,保证密封胶条压紧后能完全填充缝隙;齿轮组之间的啮合间隙要符合微型齿轮传动的设计标准,间隙过大会导致舵机动作回差过大,影响控制精度,间隙过小则会增大传动阻力,导致舵机发热严重、续航下降;固定耳上的U型槽宽度要适配常用的M2/M2.5固定螺丝,槽口的倒角设计要方便螺丝滑入,提升装配便利性。
