石油钻井用球形牙轮钻头结构设计

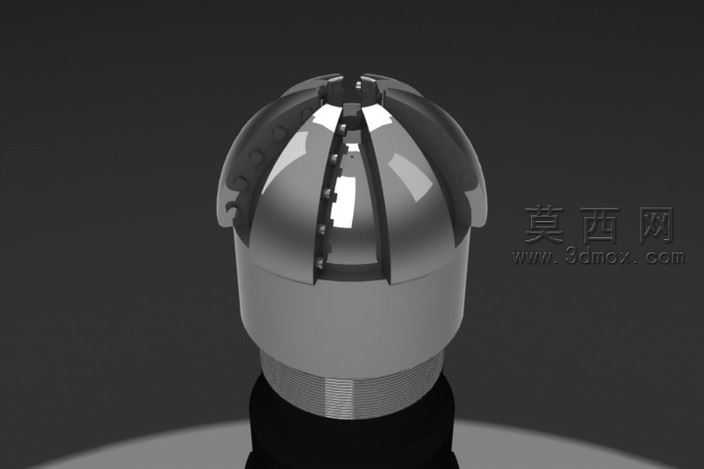

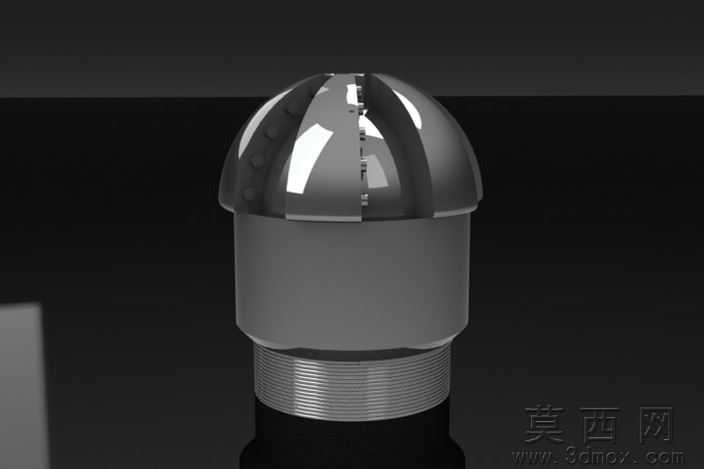

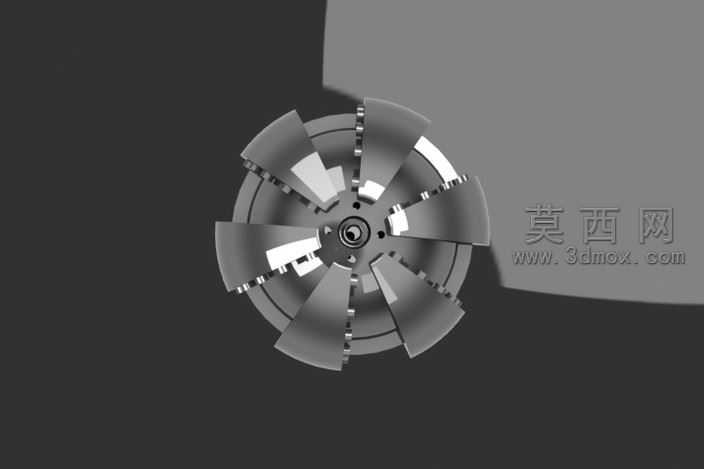

本作品为石油钻井作业使用的球形牙轮钻头三维设计模型，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先搭建钻头整体装配骨架，明确钻头整体外径、连接螺纹段尺寸、牙掌分布角度、切削齿排布基准等核心参数，再拆分零部件逐一完成细节建模。模型整体呈现球形切削头部搭配圆柱形连接基体的结构，头部沿周向均匀分布多道排屑流道，流道边缘排布硬质合金切削齿结构，每颗切削齿的安装角度、突出高度都参照实际石油钻井钻头的破岩作业需求设置，保证切削齿在旋转钻进过程中能够以最优角度接触岩层，实现高效破岩。连接基体下部设置标准石油钻具连接螺纹，螺纹段的牙型、螺距、锥度都严格参照行业标准参数建模，保证模型能够与常规钻具装配结构匹配。材质与渲染阶段，针对钻头不同部位的材质特性做了区分设置：切削齿部位采用高硬度硬质合金材质，渲染时设置高反光金属质感，表面做精细抛光效果，体现硬质合金耐磨、高硬度的材质特性；钻头基体与牙掌部位采用高强度合金钢材质，表面做渗碳硬化处理的质感表现，渲染时设置略带磨砂的金属反光，还原合金钢部件经过热处理后的表面质感；连接螺纹部位做了细微的表面纹理处理，还原螺纹加工后的刀纹细节，提升模型真实感。结构设计上充分考虑石油钻井的实际工况，排屑流道的弧度、宽度经过反复调整，保证钻进过程中钻井液能够顺利携带岩屑从流道排出，避免岩屑堆积造成钻头卡滞；牙掌与钻头主体的连接部位做了加强结构设计，匹配实际钻头承受大扭矩、高冲击载荷的作业需求；钻头整体重心沿旋转中心轴分布，保证高速旋转时的动平衡性能，减少钻进过程中的振动损耗。建模过程中对所有配合面做了公差匹配设置，转动部位预留合理的装配间隙，静态连接部位设置过盈配合参数，完全还原真实钻头的装配逻辑，既可以用于钻井设备的结构展示、教学演示，也可以作为同类钻具产品设计优化的参考基础，帮助设计人员快速验证钻头结构合理性，缩短产品开发周期。
