索尼WF-XB700耳机无线充电底座结构设计

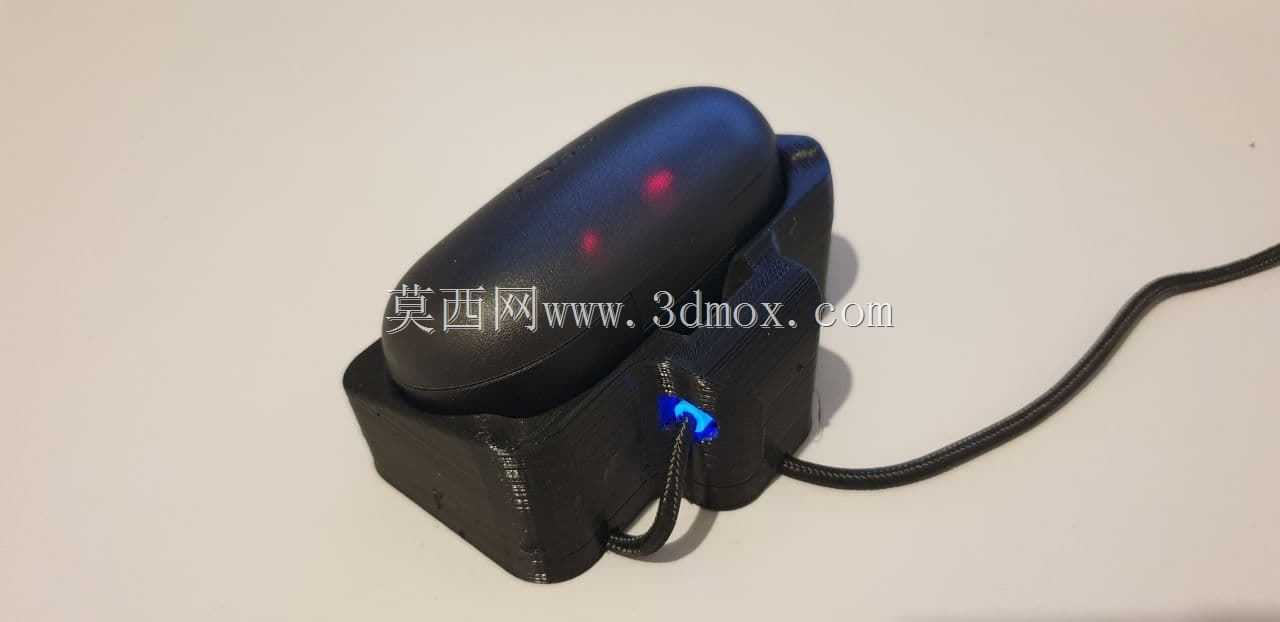

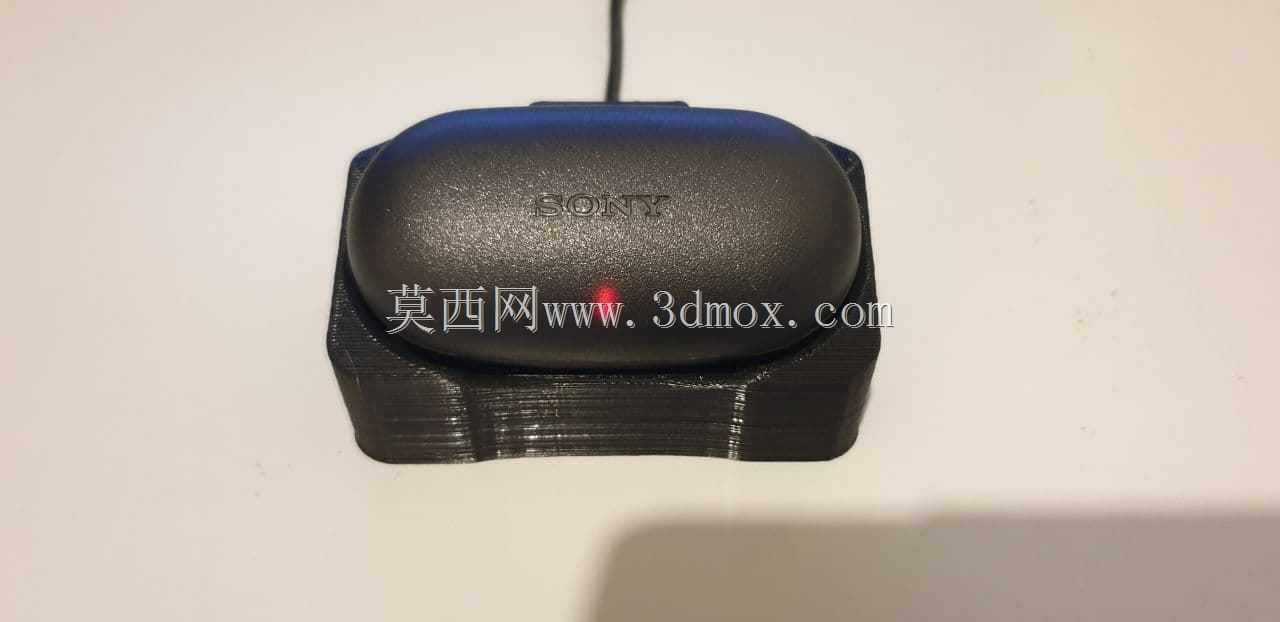

　　这款适配索尼WF-XB700真无线耳机的无线充电座，核心面向个人数码配件定制、桌面数码收纳场景设计，解决日常使用中耳机充电盒随意摆放、有线充电插拔繁琐的痛点，同时兼顾桌面整洁度与充电操作的便捷性。从实际使用需求出发，设计前期首先完成了耳机充电盒的外形逆向测绘，精准提取充电盒底部的曲面轮廓、重心位置参数，确保座体的承托凹槽与充电盒外壁完全贴合，放置后不会出现侧滑、偏移的问题，哪怕桌面存在轻微晃动，充电盒也能稳定卡在定位槽内，不会出现充电对位偏差。

　　功能层面，这款充电座适配90度磁性充电接头，设计时特意预留了磁吸接头的安装沉孔，孔位公差控制在0.1mm以内，既保证接头可以顺利卡入固定，又能让充电盒放置到位后，磁吸接头自动与充电盒的充电触点精准对齐，无需手动反复调整对位，放上去即可触发充电。走线槽设计在座体后侧，采用下沉式圆弧过渡结构，充电线从座体后方引出后可以顺着桌面边缘排布，不会出现线材弯折过度导致的线芯断裂问题，同时避免线材在桌面杂乱缠绕。

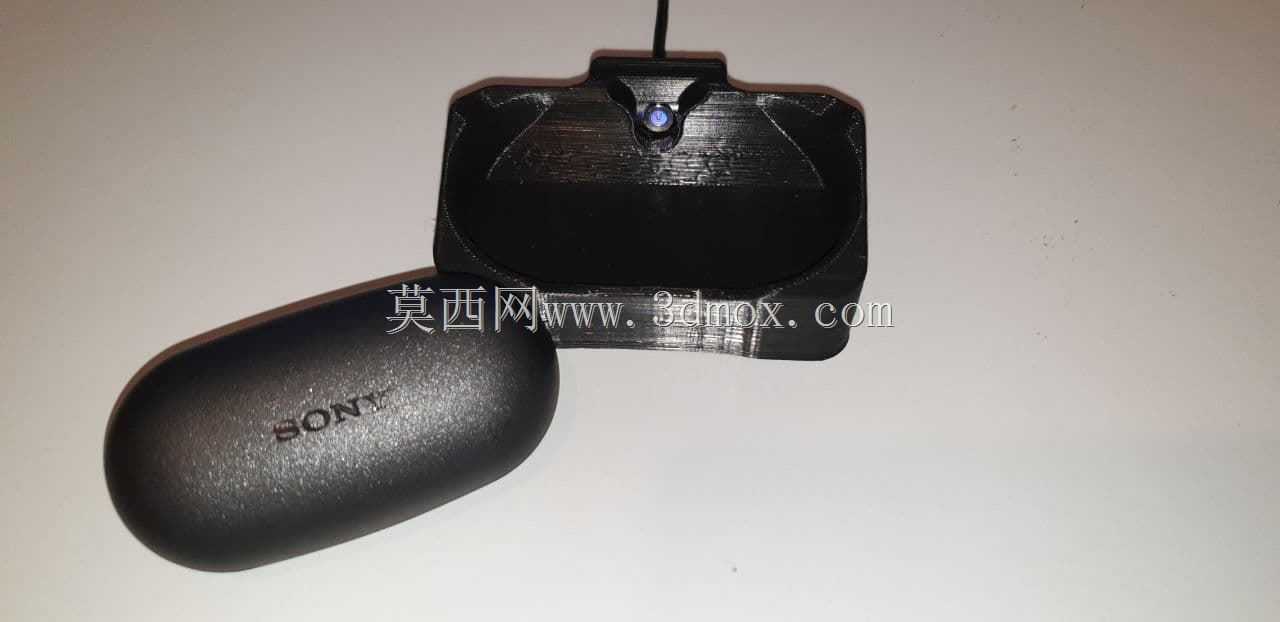

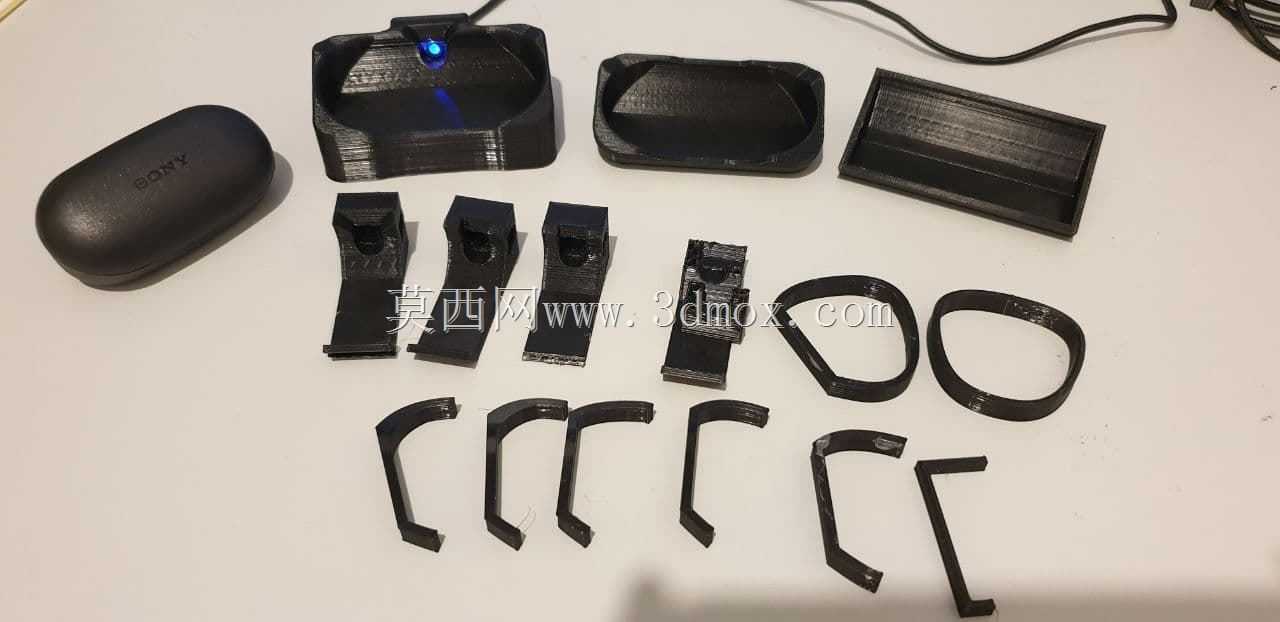

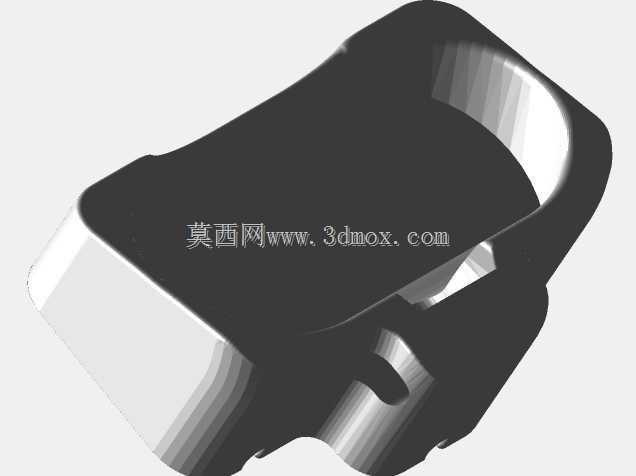

　　结构设计上充分考虑3D打印的工艺特性，整体采用一体化打印结构，无需额外组装支撑件，打印时仅需在凹槽内侧添加少量易拆除的支撑，打印完成后简单打磨即可投入使用，大幅降低了个人制作的门槛。座体底部设计有四个直径5mm的防滑垫安装位，可粘贴硅胶防滑垫，进一步提升座体与桌面的摩擦力，拿取耳机时不会带动底座移位。承托凹槽的深度设置为12mm，既能够保证充电盒放置后的稳定性，又不会遮挡耳机盒上的状态指示灯，用户坐下时可以直观看到充电状态的红灯提示，无需拿起充电盒查看。

　　安装边界与尺寸方面，座体整体长宽尺寸控制在65mm*55mm，占用桌面面积极小，哪怕是紧凑的办公桌角、显示器支架旁的空余位置都可以轻松放置，不会和键盘、鼠标、水杯等桌面物品产生空间干涉。座体总高度为28mm，放置充电盒后整体高度不超过60mm，不会遮挡显示器下方的视线，日常拿取耳机时手臂自然下垂即可触及，操作姿态符合人体工学，无需抬臂或者俯身调整。充电接头的安装位置经过反复调校，距离凹槽定位面的高度为3.2mm，刚好匹配WF-XB700充电盒的充电触点高度，磁吸对位后接触电阻稳定在合理区间，不会出现接触不良导致的充电中断问题。

　　从实际使用场景拓展来看，这款充电座除了桌面固定使用外，也可以通过背面的背胶孔位粘贴在床头柜、车载中控台侧边等位置，适配不同的使用环境。座体的边缘全部做了R2的圆角过渡处理，没有尖锐棱角，日常拿取不会刮手，也不会磕碰划伤耳机盒的磨砂外壳。线材入口处做了喇叭口导向设计，穿线时无需对准即可顺利将充电线穿入接头位，降低了组装难度。设计时还特意考虑了不同C型USB充电器的适配性，内部预留了足够的线材弯折空间，不管是弯头还是直头的充电线，都可以顺利安装固定，不会出现线材顶到桌面导致座体翘起的问题。

　　在结构强度方面，座体侧壁厚度设置为2.5mm，采用3D打印常用的PLA或者PETG材料打印即可满足日常使用的强度需求，正常使用情况下不会出现开裂、变形的问题，哪怕不小心从桌面高度掉落，也能通过自身的结构缓冲保护内部的充电接头和放置在上面的耳机盒。凹槽内侧的贴合面做了0.2mm的间隙预留，考虑到3D打印的材料收缩率，不同品牌耗材打印完成后都能顺利放入充电盒，不会出现过紧卡滞或者过松晃动的问题。
