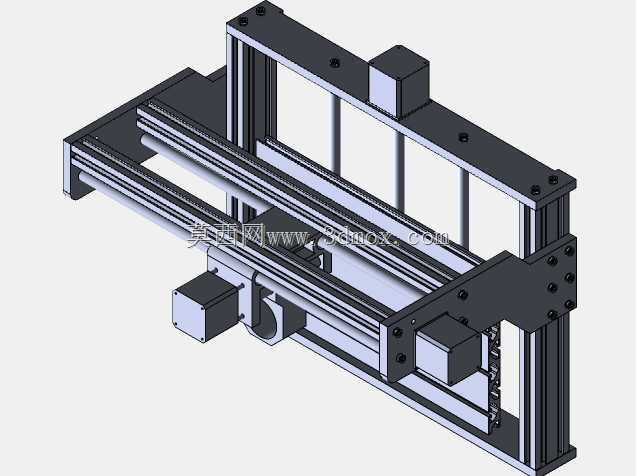

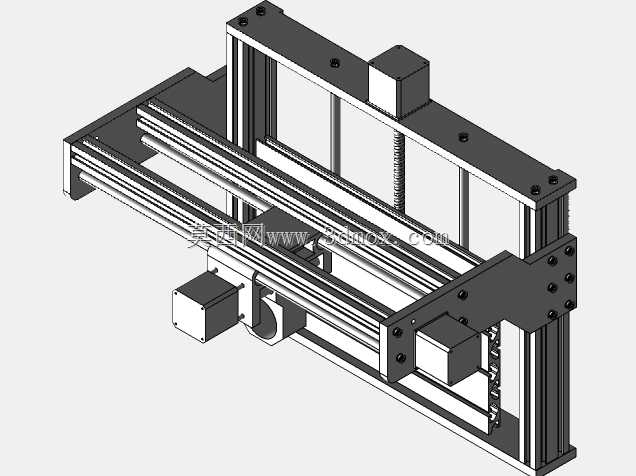

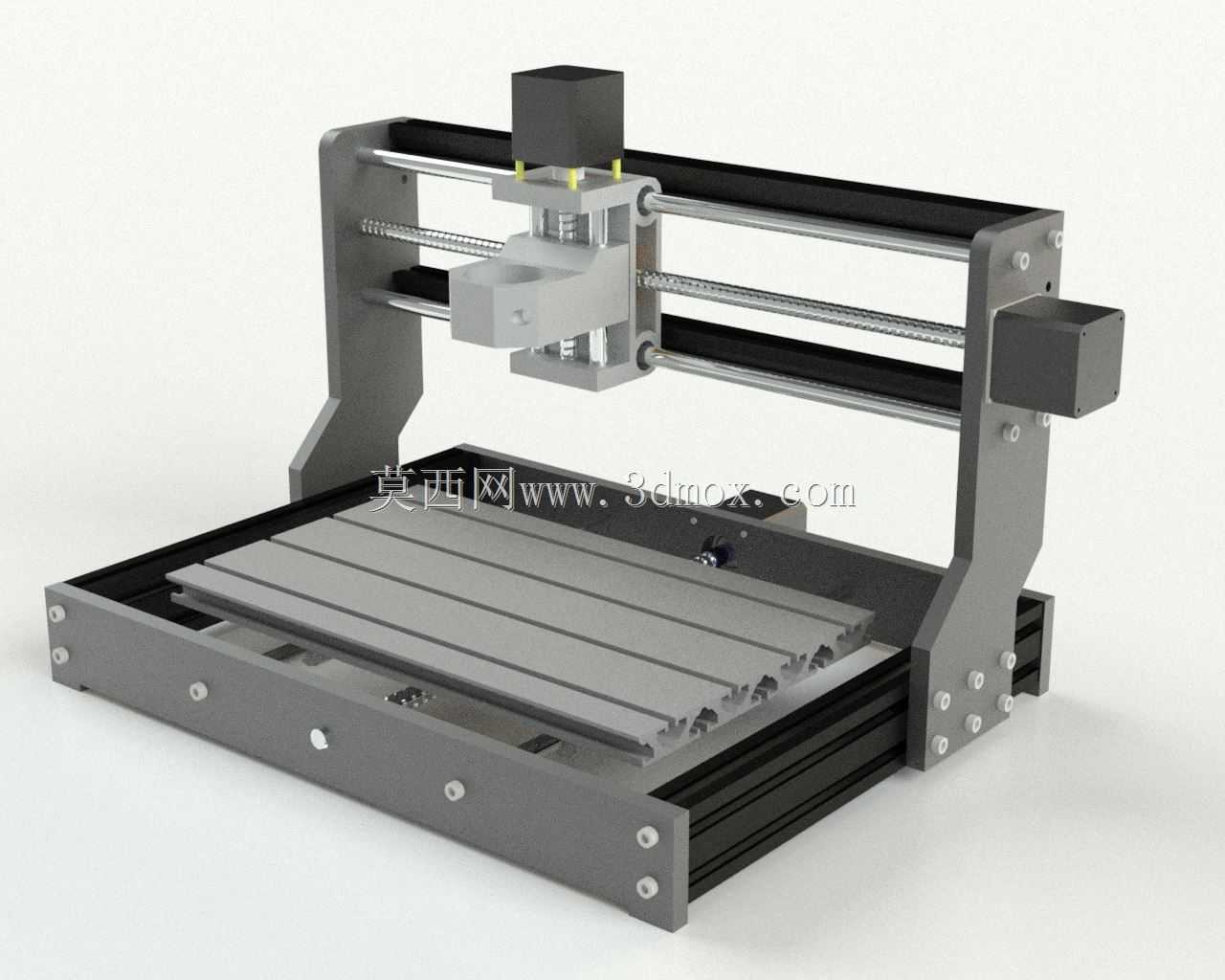

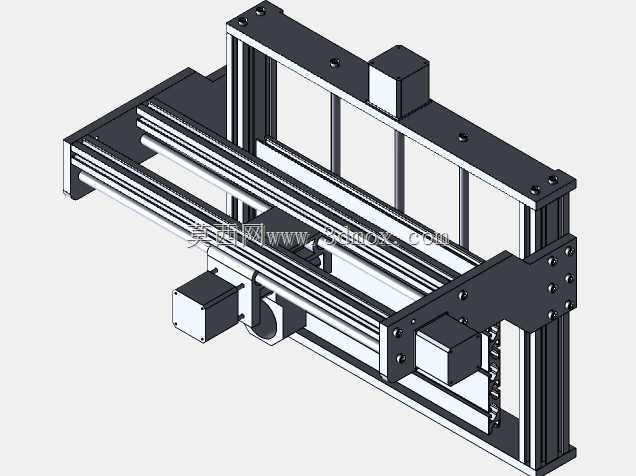

这款桌面式数控加工设备的结构设计,核心面向小尺寸工件的轻负荷铣削、雕刻加工场景,在个体工坊、教学实训、小型打样工作室这类场景中适配性极强,不需要占用大面积工业场地,普通工作台面即可完成安装部署,对于加工行程内的软金属、塑料、木材、亚克力等材质,都能完成平面雕刻、轮廓铣削、简单槽位加工的工序,填补了大型工业机床无法覆盖的小批量、小尺寸零件快速加工的需求空白。从整体结构布局来看,设备采用了龙门式动梁的经典架构,床身底座作为整个设备的承载基础,采用了铝型材拼接搭配钢板折弯件的组合形式,既保证了基础刚性,又控制了整体重量,方便单人完成搬运与位置调整。底座上方的加工台面采用T型槽结构设计,槽位间距经过统一规划,可搭配通用压块、
台钳等工装完成工件装夹,台面的平面度公差控制在轻加工需求的合理区间内,不需要额外二次刮研即可满足常规加工的精度要求。X轴向的传动结构布置在底座两侧,采用双直线光轴搭配滚珠丝杠的传动组合,光轴作为导向支撑承担径向载荷,丝杠负责传递进给动力,这种搭配在控制成本的前提下,能保证进给过程的顺畅度,避免低速进给时出现爬行问题。Y轴的龙门横梁同样采用双光轴导向结构,滑座通过直线轴承跨接在两根光轴上,可沿横梁方向完成横向进给运动,Z轴的滑台垂直布置在Y轴滑座上,搭载主轴安装座,可完成垂直方向的进给动作,三个轴向的驱动端都预留了步进电机的安装位,安装法兰尺寸适配市面上主流的42、57系列步进电机,用户可根据自身的加工负荷需求选配不同扭矩的驱动部件,
不需要额外修改安装结构。在设计思路上,这款设备优先考虑了组装与维护的便捷性,所有结构件的连接位置都采用了标准化的内六角螺丝连接,没有采用焊接式的不可拆结构,用户在后期维护时可以单独更换磨损的光轴、丝杠或者轴承部件,不需要整体报废结构件。设备的外形尺寸控制在桌面设备的合理范围内,安装时只需要保证台面水平,预留出前后左右各100mm的操作与维护空间即可,不需要额外做地基固定,设备自身的重量足以抵消轻负荷加工时产生的振动,常规加工工况下不会出现明显的位移。主轴安装位的夹持直径适配常见的风冷主轴型号,用户可根据加工材质的不同,选配不同功率、不同转速的主轴部件,安装座上预留了锁紧螺丝位,更换主轴时只需要松开锁紧螺丝即可完成拆装,
不需要拆卸整个Z轴滑台。电气元件的走线槽沿着铝型材的槽位布置,所有线缆都可以隐藏在型材槽内,既避免了加工过程中切屑刮擦线缆造成破损,也让整体外观更加整洁。设备的两端限位位置都预留了行程开关的安装孔位,用户在装配电控系统时可以直接安装限位开关,实现各轴向的硬限位保护,避免超程运行造成结构碰撞损坏。从实际加工的适配性来看,这款设备的加工行程刚好覆盖常见的小尺寸零件加工需求,比如小型工艺标牌雕刻、非标小零件的轮廓加工、PCB板的铣削制作、木质小工艺品的浮雕加工都可以胜任,对于教学场景来说,这款设备的结构完全外露,学员可以直观观察到数控设备的传动原理、进给结构组成,比全封闭的工业机床更适合做实训教学演示。在结构刚性的平衡上,设计时没有盲目追求过高的刚性参数,而是针对桌面设备的定位,在重量、成本、刚性三者之间做了最优平衡,既不会因为刚性不足导致加工时出现振刀,也不会因为过度堆砌材料导致设备过重、成本过高,不适合桌面场景使用。各轴向的丝杠端部都采用了支撑座固定,避免丝杠长距离运行时出现挠曲变形,影响进给精度,光轴的固定座采用了立式支撑结构,安装时可以通过调整固定座的位置,保证光轴的平行度,降低进给过程中的阻力。滑座上的轴承安装位预留了适当的公差配合,既可以保证轴承安装后不会出现松动,也不会因为配合过紧导致轴承转动卡滞,用户在自行组装时不需要额外做公差修正,按照装配流程即可完成组装。
