20英尺鹅颈低平板运输拖车结构设计

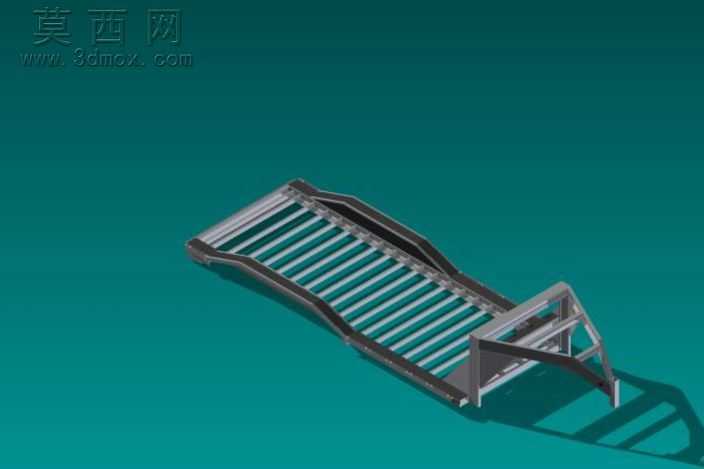

本作品为20英尺规格鹅颈矮拖车的三维参数化模型，建模阶段依托Autodesk Inventor平台完成全零件级建模与总装约束搭建，整体建模过程严格遵循专用车结构设计规范，从骨架基准搭建开始，先完成主纵梁、鹅颈段弯折结构的三维草绘，通过拉伸、扫掠、钣金成型等特征命令生成承载主梁结构，主梁采用变截面设计，鹅颈段做下弯折处理以降低装载平台高度，适配低矮重型设备的装卸运输需求。模型的承载平台部分采用辊道式承载结构，等间距排布的承载辊轴通过两端的安装座与边梁固定，每根辊轴都单独做了回转副约束，可模拟实际使用过程中货物滑移装卸的转动状态，辊轴下方设置多道横向加强横梁，与主纵梁采用焊接约束模拟，保证整体承载框架的结构强度。前端鹅颈连接部位做了牵引销安装座、支撑支腿结构的细节建模，支腿采用可伸缩式结构设计，添加了伸缩方向的运动约束，可模拟驻车状态下支腿伸出支撑、行驶状态下支腿收回的动作。渲染阶段采用金属材质为主的材质体系，主纵梁、边梁等结构件赋予哑光深灰金属漆材质，承载辊轴赋予抛光钢材质，添加轻微的表面粗糙度与反射效果，场景采用纯色深青背景，布置斜向主光源与辅助补光，投射出清晰的结构阴影，直观呈现整体框架的空间层次与结构关系。设计过程中重点考量低平板拖车的通过性与装载适配性，鹅颈段的弯折角度经过参数化调整，保证牵引连接后整车的离去角、通过角满足道路运输要求，承载平台的辊道间距经过排布优化，既保证承载面的支撑密度，又避免辊轴过密带来的自重冗余，整体模型所有零件无干涉，装配关系完整，可直接用于结构校验、工程图导出以及后续的有限元承载分析，为同类型低平板运输拖车的设计改型提供完整的三维参考基础。
