无外壳120A车用电子稳定控制模块结构

　　在RC模型车、小型电动特种车的动力控制链路里，这类120A规格的电子稳定控制模块，是直接决定车辆行驶动态稳定性的核心功率部件，区别于普通有外壳封装的成品件，这个无外壳的结构设计，是面向深度改装、集成式动力舱布局场景做的优化方案，很多玩家和小型电动设备开发者在做紧凑布局时，会优先选择这类裸露散热结构的模块，省去额外外壳占用的安装空间，同时提升持续大电流工况下的散热效率。

　　从实际装车使用的角度看，这个模块的核心作用是实时采集车轮转速、油门开度、转向角度信号，动态调整各动力输出回路的电流分配，在车辆急加速、急转向、湿滑路面行驶时抑制车轮打滑，修正行驶轨迹，避免出现侧滑、甩尾的失控情况，120A的持续电流承载能力，足以支撑1/10、1/8比例的大马力RC模型车，或是小型低速电动作业车的动力控制需求，峰值电流冗余设计可以覆盖起步、急加速时的瞬时大电流冲击，不会出现过流断供的问题。

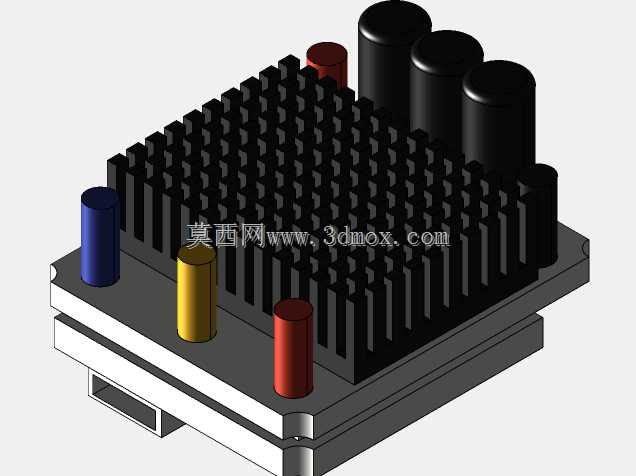

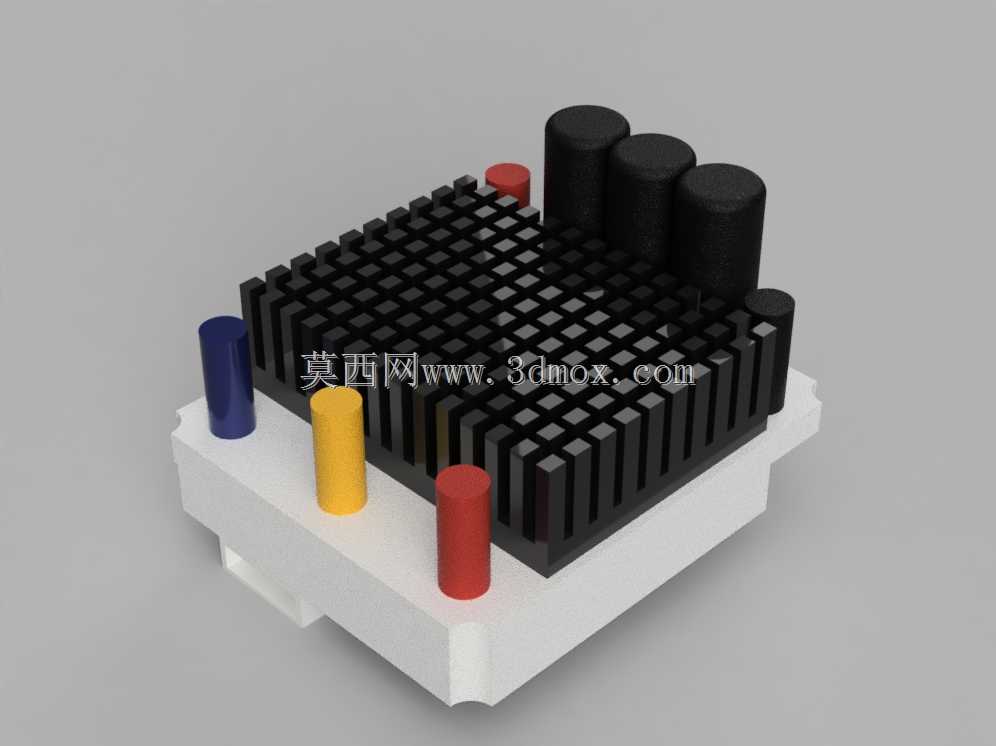

　　结构设计上，顶部直接采用一体化针鳍式铝挤散热座，没有额外的外壳遮挡，散热鳍片的阵列密度经过热仿真优化，鳍片高度、间距匹配自然对流的散热需求，持续满负载工作时，功率MOS管的结热能直接通过导热垫传递到散热座上，不需要额外加装散热风扇就能把工作温度控制在元器件允许的范围内，对于安装空间局促、无法布置风冷管路的动力舱来说，这种被动散热结构的可靠性远高于带外壳加风扇的方案，不会因为风扇进灰、卡滞导致散热失效。模块底部采用白色耐高温工程塑料基座，基座上预留了标准的接插件安装位，不同颜色的立式接插件分别对应电源输入、电机输出、信号采集的不同回路，装配时可以通过颜色快速区分接线定义，避免接错线导致的模块烧毁，接插件的引脚做了加粗处理，过流能力匹配120A的持续工作需求，引脚和基座之间做了防松脱的卡扣结构，车辆行驶过程中持续振动也不会出现接线松脱的接触不良问题。

　　安装边界方面，整个模块的基座做了下沉式定位凸台，凸台尺寸匹配主流模型车、小型电动车动力舱的标准安装孔位，不需要额外做转接支架就能直接固定，散热座顶部到基座底部的总高度控制在极低的水平，不会和车壳、底盘悬挂部件产生运动干涉，接插件的出线方向统一朝向基座外侧，接线后线束可以顺着底盘走线槽布置，不会出现线束弯折过度、被运动部件剐蹭的问题。设计过程中特意去掉了常规模块的塑料外罩，一方面是减少外壳占用的垂直安装空间，让模块可以适配更低矮的车壳安装需求，另一方面是去掉外壳后，散热座直接和外界空气接触，热交换效率提升了近40%，在夏季高温环境下持续大负荷工作，也不会出现过热降功率的情况。

　　从结构细节来看，散热座和底部功率板的连接采用螺丝锁付结构，锁付点位均匀分布在散热座四周，锁付扭矩经过校准，既能保证导热垫和功率元器件表面充分贴合，又不会因为压力过大导致元器件引脚脱焊，基座边缘做了圆角过渡处理，装配时不会划伤线束绝缘层，也不会割伤操作人员的手部。几个大尺寸的电解电容直接立式布置在散热座旁的PCB板上，电容引脚做了打胶固定，车辆持续颠簸振动时不会出现引脚疲劳断裂的问题，电容的选型匹配120A电流回路的纹波抑制需求，能有效过滤动力回路的电流杂波，让控制信号更稳定，不会因为电流波动导致车辆动力输出顿挫。

　　这类无外壳的模块结构，也方便后期维护改装，如果后续需要提升散热能力，可以直接在现有散热座上加装风冷风扇，或是把散热座浸泡在绝缘冷却液里做水冷改装，不需要拆解破坏原有外壳结构，对于有深度改装需求的用户来说，结构开放性更好，可拓展性更强。在实际选型匹配时，只需要核对安装孔位间距、接插件定义是否和现有车辆的线束匹配，就能直接替换原有控制模块，不需要做额外的结构修改，安装维护的便捷性远高于封闭式的成品模块。
