菱形滚花纹理金属环形构件设计

　　日常做精密装调类工装的时候，经常会遇到需要手动微调、频繁拧动的环形操作件，这类零件如果表面做光面处理，手上沾了切削液或者装配油脂的时候很容易打滑，根本没法精准控制转动的角度，滚花环就是针对这类场景做的结构设计。先从实际使用的场景说，这类滚花环形件常用在光学仪器的调焦环、精密传感器的调节锁紧环、小型检测设备的参数微调圈上，操作的时候不需要额外工具，直接用手指捏住环体转动就能完成调节，滚花的纹理要刚好能提供足够的静摩擦力，又不会因为纹理太尖锐硌伤手指，毕竟很多设备的调节是需要长时间反复操作的，触感太生硬的话操作人员很容易疲劳。做这个结构设计的时候，最先要确定的是环体的壁厚，不能做太薄，不然滚花加工的时候容易让环体产生圆度变形，

　　后续装配到轴上的时候会出现卡滞，转动不顺滑；也不能做太厚，不然整体重量偏大，装在小型精密设备上会增加额外的负载，影响调节的手感。滚花的纹理选的是菱形交叉滚花，相比直纹滚花，菱形纹理不管是顺时针还是逆时针转动，手指接触的时候都能获得均匀的摩擦力，不会出现某个方向转动打滑的情况，纹理的深度控制在0.3mm左右，太浅的话用久了磨损之后防滑效果下降太快，太深的话加工的时候容易在环体内壁产生压痕，影响内孔的尺寸精度，毕竟内孔是和安装轴配合的基准面，圆度和尺寸公差直接决定了转动的同轴度。然后说安装边界的设计，环体的两个端面都做了0.2mm的倒角，一方面是去除加工后的锐边，避免装配的时候刮伤安装座的配合面，

　　另一方面也能在压装到轴上的时候起到导向作用，不会因为端面的毛刺导致装配倾斜。内孔的尺寸要和配合的轴径保持小间隙配合，间隙控制在0.01-0.02mm之间，间隙太大的话转动的时候会有径向窜动，调节的时候会有空程，影响调节精度；间隙太小的话，温度变化产生热胀冷缩的时候，环体会卡在轴上没法转动，尤其是在工业现场环境温度变化比较大的场景，这个配合公差的选取要兼顾转动顺滑度和精度保持性。设计的时候还要考虑加工工艺的可行性，滚花工序要安排在内孔精加工之后，外圆半精加工之后，先把内孔做到最终尺寸，以外圆和一个端面做定位基准，再进行滚花加工，滚花之后外圆会有轻微的胀大，所以半精加工外圆的时候要预留出滚花的胀量，大概0.15mm左右，

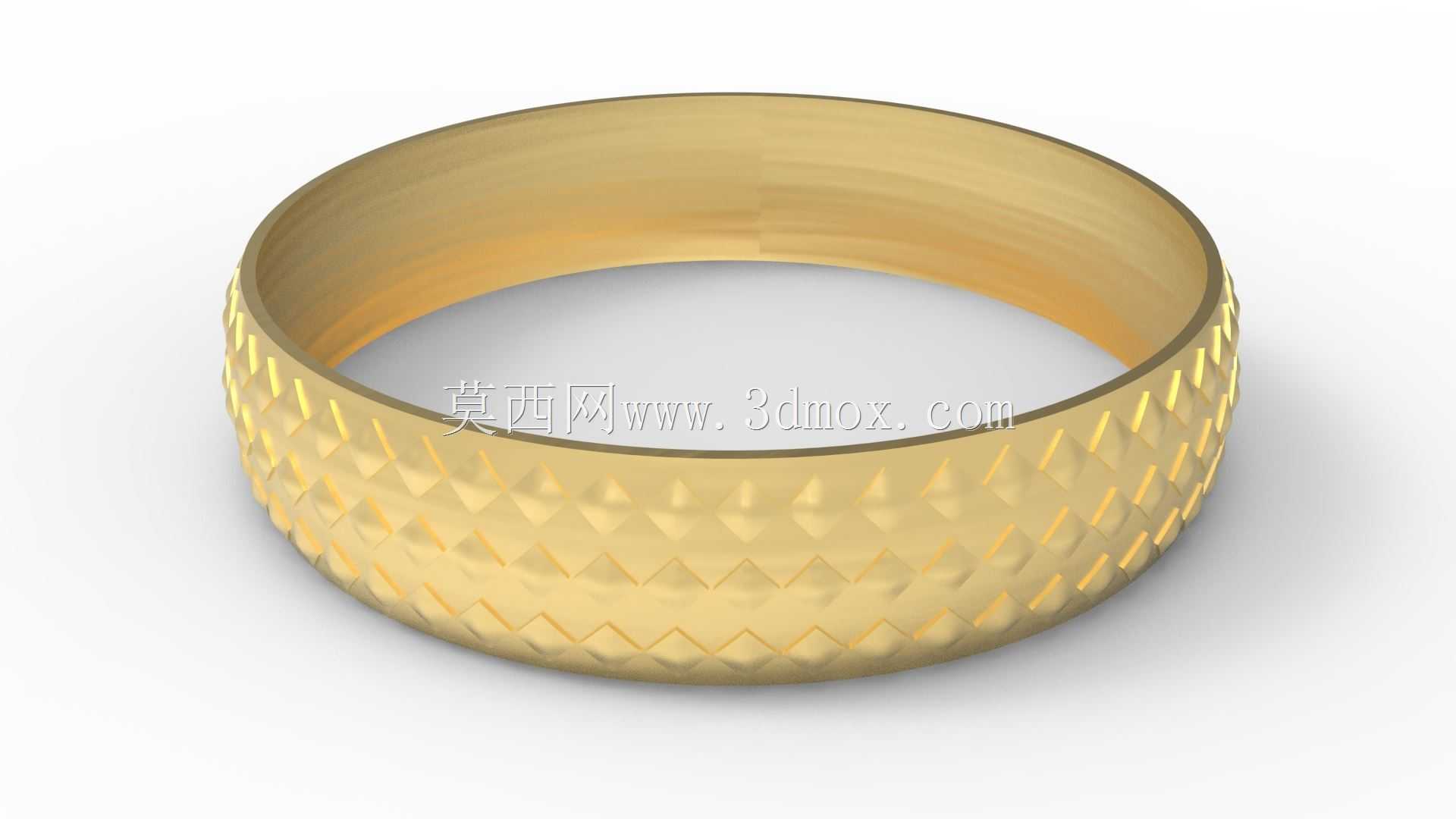

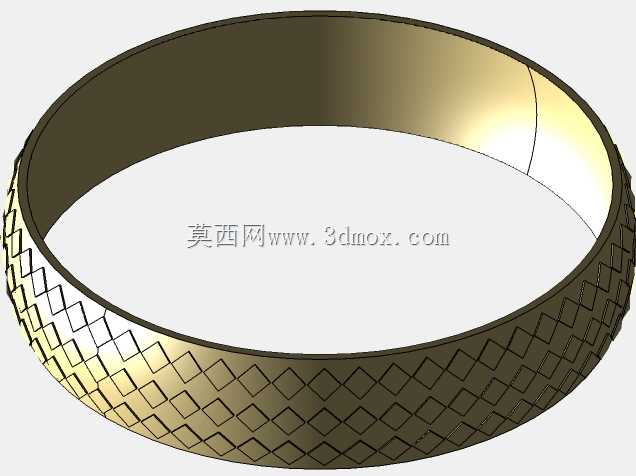

　　滚花之后再轻轻走一刀外圆的光整加工，保证环体的外圆圆度，同时把滚花产生的飞边去掉。另外环体的内壁要做光滑处理，不能有加工刀痕，不然和轴配合长期转动之后，刀痕会刮伤轴的表面，产生金属碎屑，掉在设备内部会影响精密部件的运行，尤其是用在传感器这类对异物敏感的设备上，内壁的粗糙度要控制在Ra1.6以下，减少转动时的摩擦阻力。实际选型的时候，要根据操作力的大小调整滚花的节距，需要的操作力越大，滚花的节距可以选得稍大一点，纹理更突出，摩擦力更大；如果是微型设备上用的微调环，节距要选小一点，纹理更细密，操作的时候手感更细腻，不会因为纹理太粗导致调节的时候转动幅度过难控制。还有一个容易忽略的细节，环体的宽度要和手指的接触宽度匹配，太窄的话手指接触面积不够，摩擦力不足，太宽的话会占用过多的安装空间，一般这类手动调节的滚花环宽度控制在8-12mm之间，刚好能让两根手指的指腹稳定接触，转动的时候发力均匀。做三维建模的时候，滚花的纹理不能直接用阵列特征做太尖锐的棱角，要给纹理的顶部做微小的圆角，一方面是还原实际加工后的纹理状态，现实中滚花刀加工出来的纹理顶部不会是绝对尖锐的，另一方面也能避免后续出工程图或者做仿真的时候出现网格畸变，同时渲染出来的效果也更贴近真实的金属加工件质感。
