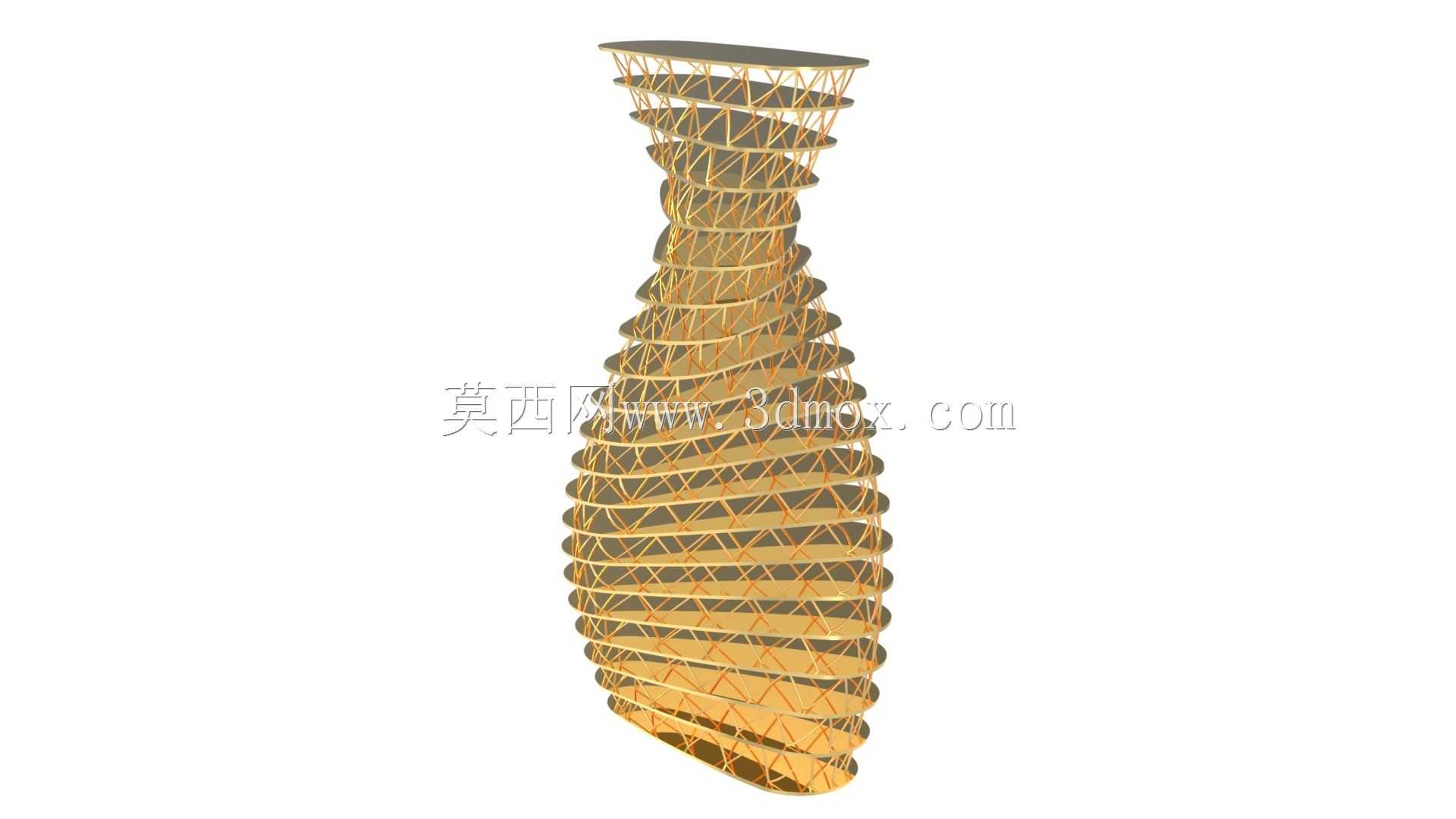

层叠镂空流线型艺术陈设造型结构

　　这类层叠镂空的流线型构件，最初的设计切入点是兼顾视觉通透性与结构承重的平衡，在商业空间陈设、文创展具、公共艺术装置领域有较多落地场景。做结构拆分的时候，首先要确定整体的外轮廓控制线，沿着纵向高度方向逐段提取截面轮廓，每一层的环形构件都不是等比例缩放的关系，中段的外扩弧度要匹配整体的收腰曲线，避免层叠之后出现轮廓折线感，破坏整体的流畅视觉效果。

　　从实际安装边界来看，这类构件如果落地作为立式陈设，底部的支撑层需要做加宽处理，底部三层的环形构件壁厚要比上部层件厚2mm左右，保证整体重心落在支撑面范围内，不会出现侧翻风险。如果是作为悬挂装置使用，顶部的连接层需要预留4个均匀分布的挂接点位，挂点的位置要避开层间的斜向支撑筋，防止安装时出现应力集中，导致层件变形。

　　层与层之间的连接采用斜向交叉的筋条结构，这种结构一方面可以减少整体的材料用量，降低构件自重，另一方面交叉的筋条会形成类似编织的肌理效果，光线穿过镂空区域的时候会在地面投射出交错的光影，强化陈设的艺术氛围感。筋条的排布角度不是统一的，沿着曲面的法向方向逐段调整倾斜角度，保证每一根筋条都能顺畅连接上下两层的环形构件，不会出现局部应力突变的折角。

　　在实际加工适配性上，这种层叠结构如果采用金属板材激光切割后焊接成型，每一层环形构件的接口位置要错开相邻层的接缝，避免所有焊缝处在同一条纵向线上，影响整体结构强度。如果采用3D打印一体成型，需要在每层环形构件的内侧预留0.5mm的支撑余量，打印完成后去除支撑时不会破坏外表面的肌理。构件的表面处理可以根据应用场景调整，商业空间使用时可以做哑光金属喷塑，文创场景使用时可以做木纹饰面转印，不同的饰面处理不会影响整体的结构稳定性。

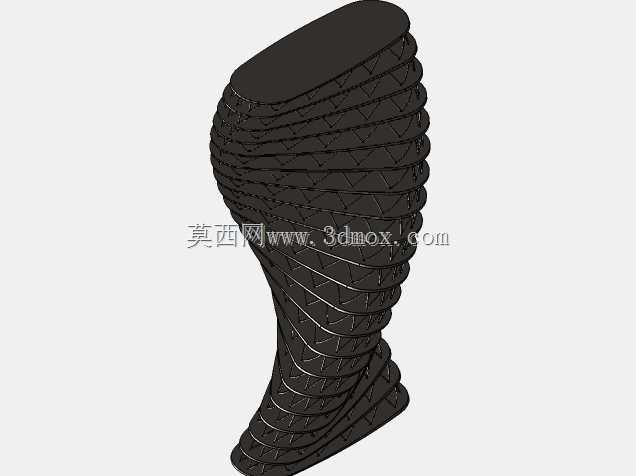

　　做三维建模的时候，要先搭建整体的曲面控制线，用放样命令生成基础的实体曲面，再按照等距高度拆分出每一层的环形截面，之后在相邻截面之间绘制交叉的筋条路径，扫描生成筋条实体，最后对所有的棱边做R1的圆角处理，避免加工和安装过程中出现锐边划伤。需要注意的是，最顶部的环形层要做封边处理，封边的宽度控制在15mm左右，既可以保证顶部的平整度，也能避免上部边缘过于锋利。

　　这类结构在实际使用中不需要承担额外的外部载荷，主要自重由层间的交叉筋条承担，经过受力校核，当整体高度在1200mm以内时，采用2mm壁厚的ABS材质或者1.5mm壁厚的不锈钢材质，都可以满足长期使用的结构强度要求，不会出现层间变形或者筋条断裂的问题。如果需要在构件内部放置光源，还可以在每层环形构件的内侧预留灯条安装槽，槽宽控制在10mm，深度5mm，刚好可以嵌入常规的低压LED软灯条，光线从镂空位置向外漫射，能够进一步强化结构的层次感。
