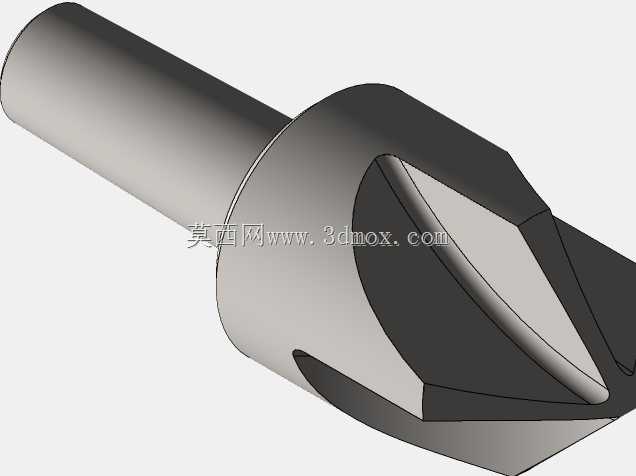

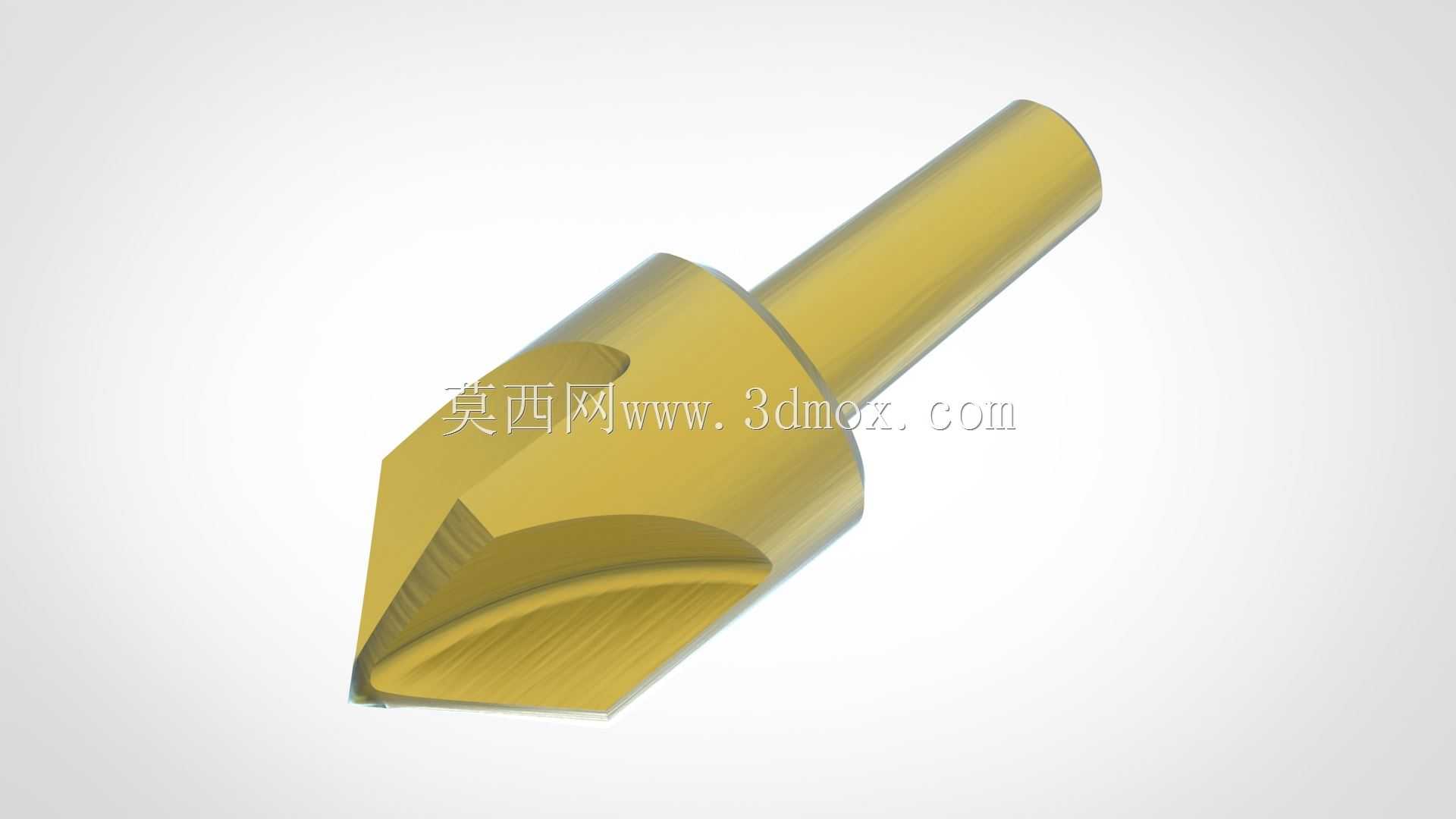

单刃倒角埋头钻加工刀具三维结构

　　在金属切削加工的孔加工工序里，埋头钻是完成沉孔、倒角工序不可或缺的配套刀具，日常装配环节中，螺栓、螺钉头部需要埋入工件表面以下，避免连接后突出的头部干涉其他部件安装、或是剐蹭操作人员，同时也能让连接面的受力分布更均匀，这就需要在预钻孔的端部加工出指定角度的锥形沉孔，埋头钻就是专门针对这类工序设计的切削刀具。这款埋头钻采用单刃带排屑槽的结构设计，切削部分为90度锥形角度，是目前机械装配里最常用的沉孔角度，适配绝大多数内六角圆柱头螺钉、沉头螺钉的头部锥面匹配要求，直柄的装夹结构可以适配台钻、手电钻、加工中心等多种设备的钻夹头装夹，不需要特殊的刀柄转换结构，车间现场的通用性极强。从结构设计逻辑来看，这款刀具的切削刃采用偏心单刃设计，

　　相比多刃锪钻，单刃结构在切削时的径向受力更易控制，加工软质金属、薄板材料时不容易出现振颤，加工出的沉孔表面光洁度更好，不会出现多刃刀具常见的刃口高低差导致的锥面台阶问题；排屑槽开设在锥形切削部分的单侧，切屑可以顺着槽体直接向刀柄方向排出，不会在沉孔腔内堆积挤压刮伤已加工表面，尤其是加工铝件、铜件这类塑性较强的有色金属时，顺畅的排屑能大幅减少积屑瘤的产生，延长刀具单次修磨后的使用寿命。刀具的整体尺寸边界上，直柄部分的直径做了标准化设计，和同规格的直柄麻花钻柄径保持一致，车间现有钻套、夹头不需要额外调整适配；锥形切削部分的最大直径覆盖常用的M3到M12螺钉沉孔尺寸范围，不需要频繁换刀就能覆盖常规装配的沉孔加工需求，

　　刀柄长度预留了足够的装夹余量，装夹时不会因为夹头夹持长度不足出现刀具打滑、偏摆的问题。实际加工场景中，这款刀具既可以在预制孔完成后单独进行沉孔倒角加工，也可以在钻孔工序完成后不更换工件装夹定位，直接换刀完成沉孔加工，能有效减少二次装夹带来的位置度误差，保证沉孔和预钻孔的同轴度，避免螺钉装配后出现头部偏斜、连接受力不均的问题。针对薄板加工场景，这款刀具的锥形刃口从尖端到最大直径的过渡做了平滑处理，加工时不会因为刃口过于锋利导致薄板边缘出现卷边、毛刺，加工完成的沉孔边缘整齐，不需要额外的人工去毛刺工序，能有效缩减后续工序的工作量。刀具的切削部分做了表面涂层处理，加工钢材时可以降低刃口和工件的摩擦系数，减少切削热的产生，

　　避免刃口过早退火软化；加工非金属材料比如亚克力、电木板时，光滑的涂层表面也能减少材料粘附在刃口上的情况，保证加工面的透明度和光洁度。从建模的细节来看，这款模型还原了刀具的刃口磨削角度、排屑槽的螺旋走向、柄部和切削部分的过渡圆角，这些细节都是实际加工中影响刀具性能的关键结构，过渡圆角的存在可以减少应力集中，避免刀具在高速切削时从柄部和切削部分的衔接处断裂，提升刀具的整体刚性。在自动化装配线的配套加工工位上，这类直柄埋头钻可以安装在多轴钻削头的输出轴上，和钻孔刀具配合完成一次进给下的钻孔、沉孔复合加工，大幅提升批量零件的加工效率，不需要分序加工就能保证孔位的位置精度，适合五金零件、钣金机柜、汽车零部件等大批量生产场景的孔加工需求。日常手工维修、现场装配作业中，这款刀具搭配手电钻使用也能快速完成现场的沉孔倒角作业，不需要复杂的设备调试，对操作人员的技能要求较低，只要保证刀具和工件表面垂直，就能加工出符合装配要求的沉孔结构。
