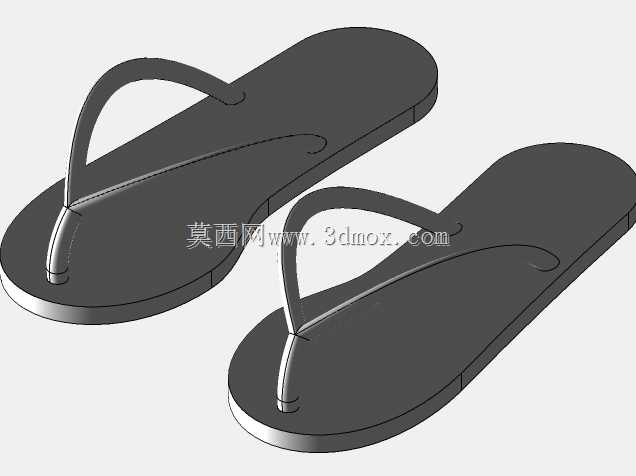

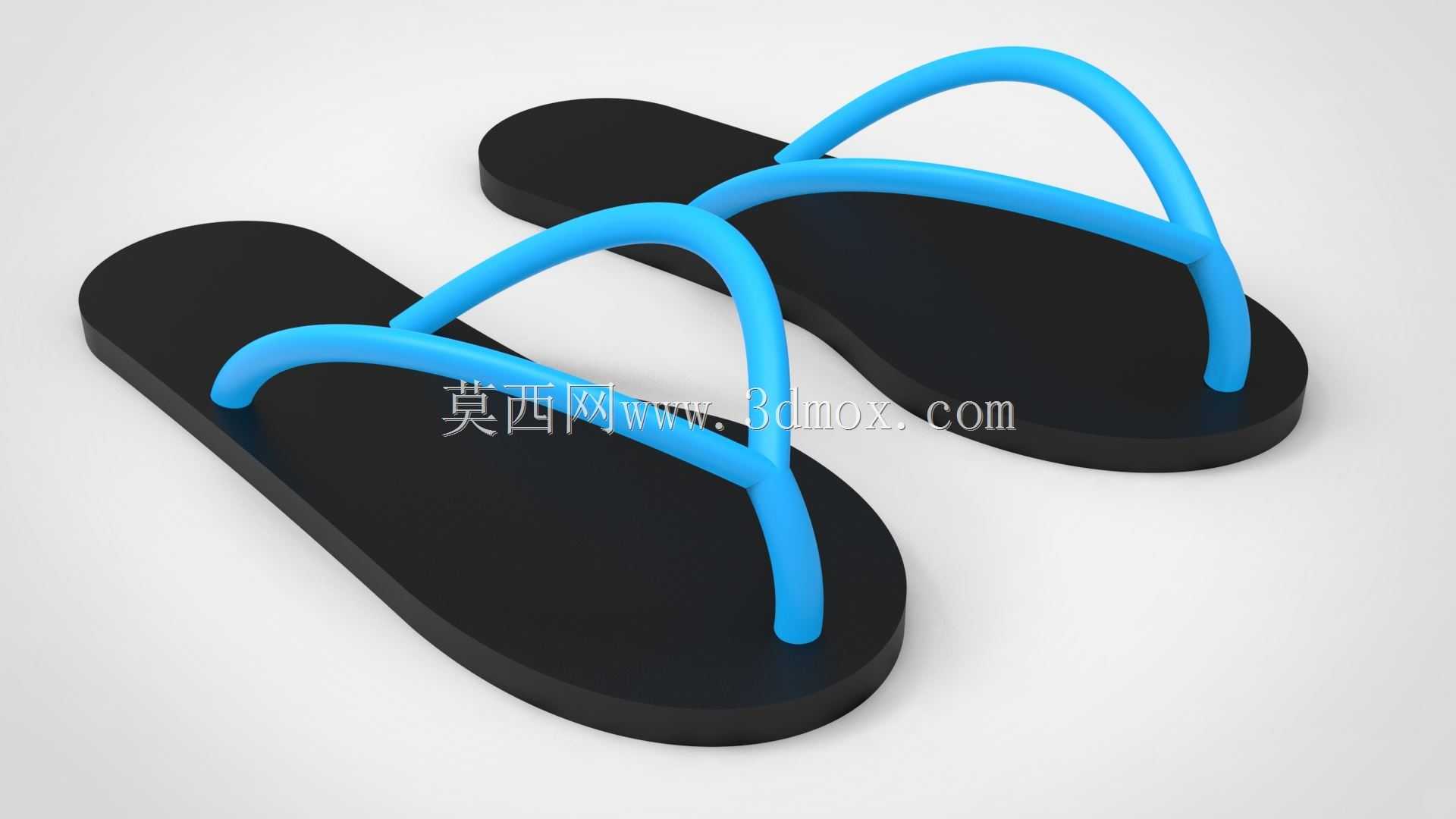

简约夹脚凉拖三维结构设计方案

　　这款夹脚凉拖的结构设计，首先围绕日常居家、短途户外出行的核心使用场景展开，在建模阶段优先考量了穿戴贴合度与长期使用的结构可靠性。鞋底部分采用一体化平板式基底设计，整体轮廓贴合人体足部自然形态，前掌区域做了1.2度的微幅上翘处理，匹配行走时前掌的弯折角度，减少足弓部位的拉扯应力；鞋底厚度从后跟位置的18mm逐步过渡到前掌位置的10mm，既保证了后跟落地时的缓冲余量，也避免前掌过厚导致的脚感笨重，鞋底边缘做了R3的圆角过渡，不会出现剐蹭裤脚或者磕碰脚踝的问题。夹脚绑带的结构设计是整个模型的核心部分，绑带采用双弧面过渡结构，从鞋底前掌两侧的嵌装位置延伸至趾间固定点，整体弧度完全贴合足背的自然曲面，绑带与鞋底的连接位置采用嵌入式卡合结构，

　　建模时预留了2.5mm的嵌装深度，配合粘接工艺可以避免长期穿戴后绑带脱落的问题；趾间的夹柱部分做了R2的圆弧收边，不会对趾缝造成过度挤压，绑带整体宽度控制在12mm，接触足背的面做了0.8mm的内凹弧面，分散绑带对足背的局部压力，长时间穿戴也不会出现勒痕。从安装边界来看，整双凉拖的整体长度控制在265mm，对应常规42码足部尺寸，宽度最大位置在足中区域为98mm，整体高度不超过35mm，堆叠存放时单双占用空间极小，适合批量仓储与运输场景。材质适配方面，建模时预留了不同材质的装配公差，鞋底部分适配EVA或者橡塑发泡材质，绑带部分适配软质PVC或者TPE弹性体，不同材质的收缩率在建模阶段已经做了对应补偿，

　　开模生产时不需要额外调整结构尺寸。设计过程中还考量了湿滑场景的使用需求，鞋底底面做了交错式的浅槽纹路，纹路深度1.2mm，既可以在接触水渍时快速导排液体，也不会因为纹路过深导致卡嵌小石子难以清理；鞋底与足部接触的上表面做了细微的磨砂纹理建模，出汗时可以增加足部与鞋底的摩擦力，避免行走时脚面打滑。从结构强度角度验证，绑带与鞋底的连接位置做了局部加厚处理，嵌装位置的鞋底厚度比周边厚2mm，承受150N的侧向拉力时不会出现结构开裂，完全满足日常穿戴的强度要求；整鞋重量控制在180g以内，轻量化的设计不会给足部带来额外负担，适合夏季日常居家、海边漫步、小区短途出行等多个场景使用。建模过程中所有曲面都做了G2连续处理，没有尖锐棱角或者曲面断层，无论是用于3D打印手板验证，还是用于开模量产的结构参考，都可以直接导出对应格式进行后续工序，不需要额外修补破面或者调整曲面公差。
