户外露营用球形三脚便携烧烤架结构设计

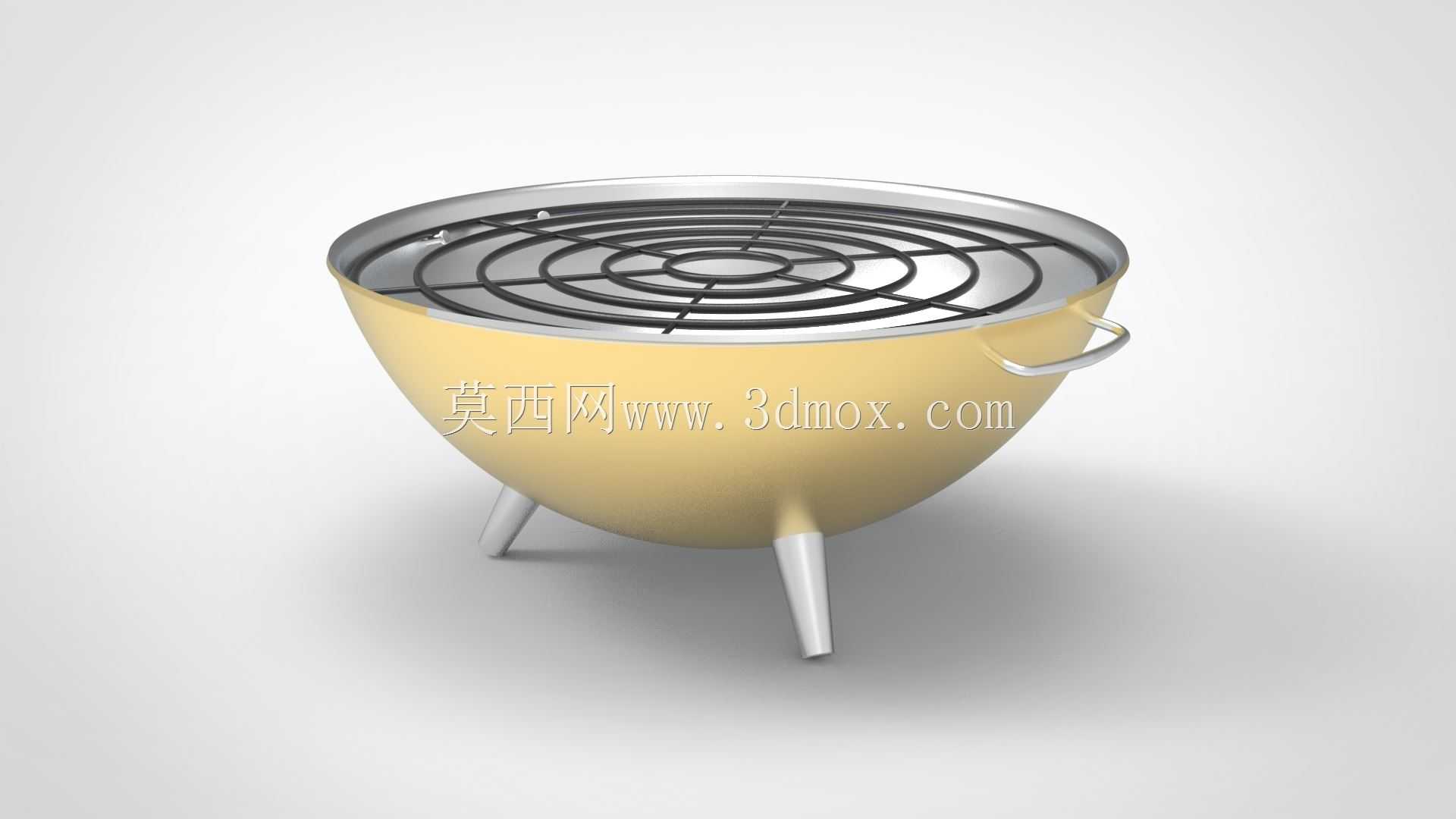

　　这款便携烤架的结构设计完全围绕户外轻量化使用场景展开，整体采用半球形炉体搭配三脚支撑的布局，区别于传统方形折叠烤架的结构逻辑，在收纳与使用稳定性之间做了针对性的平衡。从实际应用场景来看，这类小型烤架主要适配2-4人的户外露营、庭院小聚、短途自驾野餐等场景，不需要复杂的安装步骤，取出后直接放置在平整硬质地面即可使用，不需要额外的固定结构，三脚支撑的布局相比四脚结构对地面平整度的容忍度更高，哪怕是略有起伏的草地、砂石地面，都能通过三个支脚的自然受力保持炉体水平，避免烤网倾斜导致食材滑落、炭火偏移的问题。

　　炉体采用浅半球形的冲压结构，内壁做圆弧过渡，没有直角积灰死角，使用后清理炭灰时只需要倾斜炉体就能将灰烬全部倒出，不需要额外的工具刮擦边角。炉体外侧设置的单环形提手采用铆接方式固定在炉体侧壁，提手与炉体之间预留了足够的隔热间隙，哪怕炉内炭火处于燃烧状态，短时间握持提手转移烤架也不会出现烫伤问题，提手的弧度贴合手掌握持曲线，转移时不需要额外佩戴厚隔热手套就能完成短距离挪动。支脚采用等长的圆柱式结构，与炉体底部采用插接式固定，不需要螺丝锁紧，安装时只需要将支脚插入炉体底部对应的预留孔位即可，支脚的长度经过测算，放置后炉体底部距离地面的高度刚好能避免炭火高温灼伤地面草皮，同时也能让炉底获得足够的进风空间，不需要额外设置底部进风口就能保证炭块的充分燃烧，减少燃烧不充分产生的一氧化碳与黑烟。

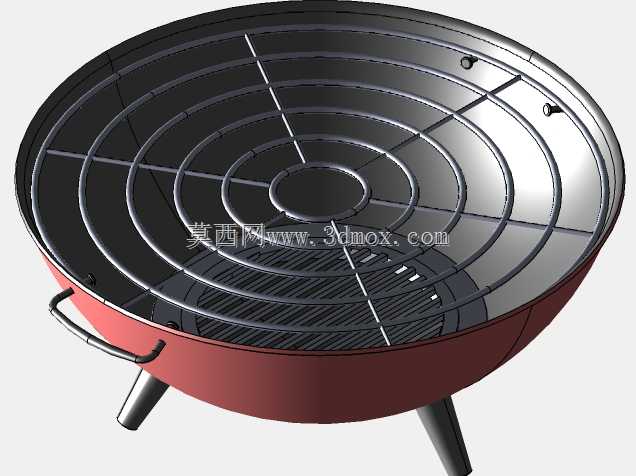

　　顶部烤网采用同心圆环形筋条搭配径向支撑筋的结构，筋条之间的间隙控制在8mm左右，既可以避免小块食材从间隙掉落，又能让炭火的热量直接辐射到食材表面，形成足够的烧烤焦香层，烤网的外圈采用卷边结构，放置时直接卡在炉体上口的翻边位置，不需要额外的卡扣固定，使用过程中不会出现滑动移位，需要添加炭块时只需要用工具夹起烤网即可，操作十分便捷。烤网的材质选用耐高温的金属线材，表面做高温氧化处理，长期接触炭火高温也不会出现变形掉漆的问题，反复使用后清理也十分方便。

　　从安装边界来看，这款烤架使用状态下的整体占地直径不超过400mm，高度在250mm左右，常规的车载储物格、露营装备收纳箱都能轻松放下，支脚拆卸后可以直接放置在炉体内部，烤网也可以反向扣在炉体内，整体收纳后就是一个完整的半球形，没有突出的尖锐结构，不会刮花其他露营装备。设计过程中特意规避了复杂的折叠铰链结构，所有部件都是独立可拆卸的，没有易损的活动连接点，长期户外使用也不会出现铰链锈蚀、折叠卡顿的问题，哪怕单个支脚出现变形损坏，也可以直接替换同规格的杆件，不需要整体报废。

　　在热结构设计上，半球形炉体可以形成自然的热反射效应，炭块放置在炉体底部中心位置时，热量会沿着圆弧内壁向上反射，集中作用在烤网区域，相比直壁炉体热量利用率提升30%左右，相同重量的炭块可以获得更长的燃烧使用时间，减少户外出行需要携带的炭块重量。炉体侧壁没有开设多余的通风孔，避免炭灰被风吹出飘散到食物或者周边物品上，进风完全依靠炉体底部与地面之间的间隙以及烤网与炉体上口的缝隙，自然形成的下进上出通风路径刚好可以满足炭块燃烧的氧气需求，不会出现通风不足导致炭火熄灭的问题，也不会因为风量过大导致炭火过快烧尽。

　　从实际使用的细节来看，炉体上口的翻边结构做了10mm左右的内卷处理，一方面可以提升炉体上口的结构强度，避免搬运过程中炉口受力变形，另一方面内卷的边缘没有尖锐的毛边，使用过程中不小心碰到也不会划伤手臂。三个支脚的底部做了圆弧收头，没有尖锐的底端，放置在木质桌面、野餐垫上也不会戳破表面，拓展了烤架的使用场景，不仅可以在地面使用，也可以直接放置在露营桌上使用，不需要额外搭配隔热垫。整体结构没有多余的装饰部件，所有结构都服务于便携、易清理、稳定耐用的核心使用需求，没有为了外观造型牺牲任何使用功能，完全贴合户外休闲烧烤场景的实际使用痛点。
