台式组合压紧夹持两用手动虎钳结构

　　这款手动夹持工具采用双螺杆联动的结构设计，区别于常规平口钳仅能实现水平方向夹持的功能局限，额外集成了垂直方向的压紧执行单元，可同时完成工件的侧向定位与顶面压紧动作，在小型零件的钻削、锉修、小余量打磨、精密装配等工序场景中，能有效规避单方向夹持带来的工件翘起、移位问题。从实际应用场景来看，这类夹持结构多用于小型机修工位、精密零件装配台、手工修配作业区，也可作为教学实训场景中讲解螺旋夹紧机构原理的演示载体，适配的工件类型覆盖小型金属冲压件、塑料注塑样件、电子元器件固定座、小型木质加工件等，夹持过程中不会对工件表面造成过度压伤，可通过在钳口位置加装铜垫、橡胶垫等软质衬垫调整夹持摩擦力，适配不同表面硬度的工件装夹需求。

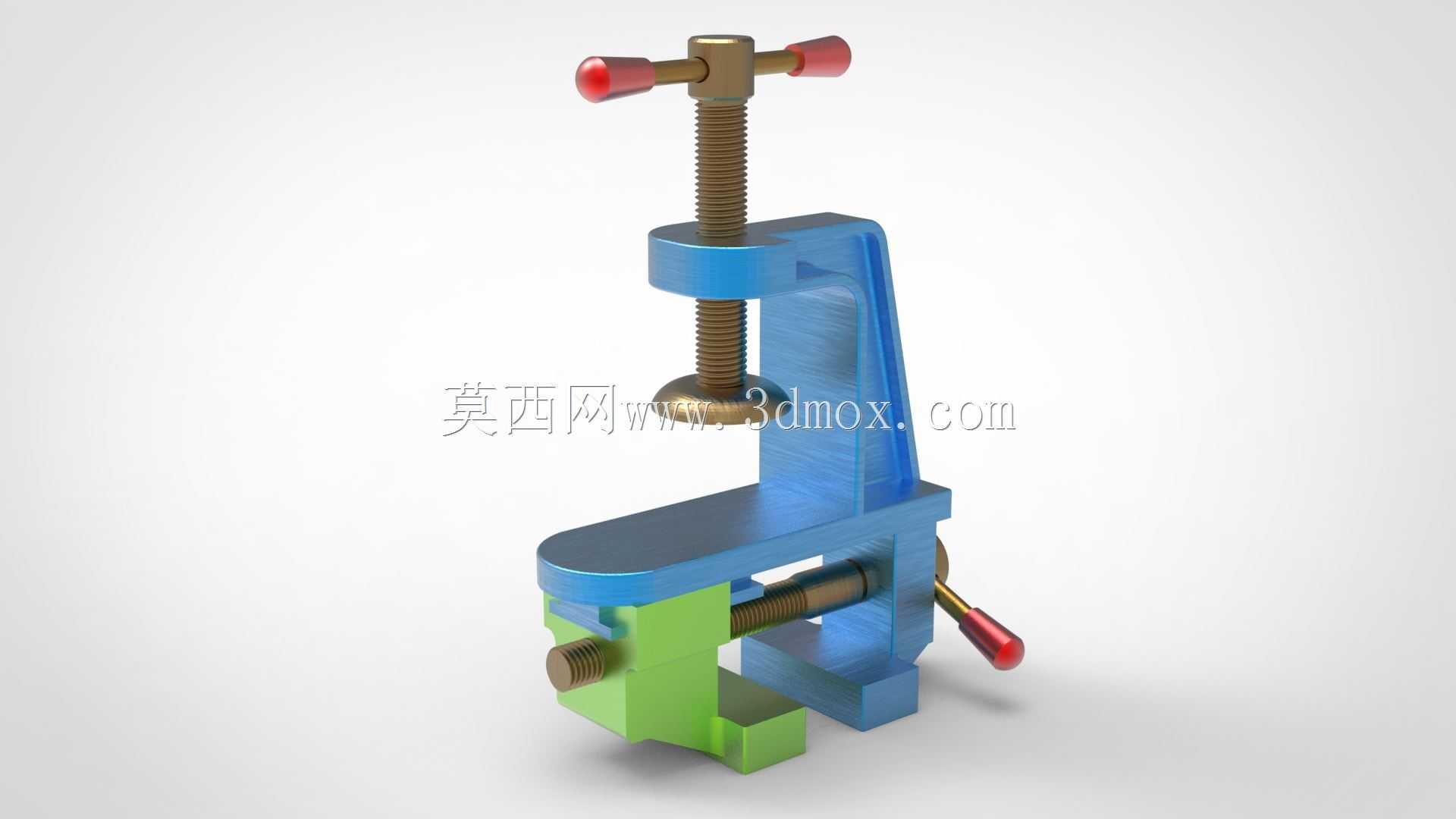

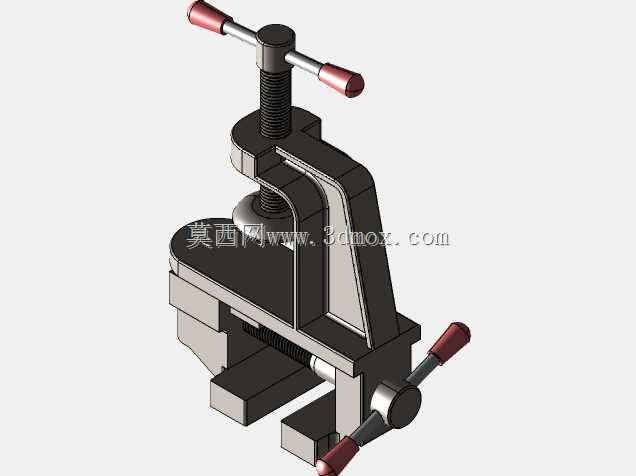

　　结构设计上，水平夹持单元采用常规的活动钳身配合梯形传动螺杆的方案，螺杆端部设置防滑手拧握柄，握柄采用绝缘防滑材质包裹，操作时可通过单手转动实现钳口的快速开合，钳口闭合行程可覆盖0至65毫米的工件宽度范围，钳口工作面加工有交叉防滑网纹，增大与工件接触的摩擦系数，避免夹持过程中工件受切削力作用发生滑移。垂直压紧单元布置在钳身的C型悬臂结构顶端，同样采用梯形螺杆传动，螺杆底端设置圆形压头，压头与螺杆之间采用推力球轴承衔接，转动压紧螺杆时压头不会随螺杆同步转动，避免压头旋转过程中刮擦工件顶面，压头的垂直行程可覆盖0至50毫米的压紧高度范围，可适配不同厚度工件的顶面压紧需求。

　　整体安装边界方面，钳身底座采用L型定位结构，可直接卡装在工作台边缘，通过底座侧边的紧固螺钉实现与工作台面的锁紧固定，无需额外制作安装转接板，适配厚度10至50毫米的常规工作台面板，整体结构的最大外轮廓尺寸控制在长120毫米、宽80毫米、高180毫米范围内，不会占用过多工位操作空间，适合在狭小的桌面作业区域布置。传动部件的设计上，所有螺杆均采用单头梯形螺纹，螺纹升角满足自锁条件，即便在承受振动载荷的工况下，夹持状态也不会发生自行松脱，无需额外加装锁紧螺母等防松结构，简化了操作流程。钳身主体采用铸铁材质一体铸造成型后经时效处理消除内应力，长期承受夹紧力也不会发生结构变形，活动钳身与固定钳身的配合面采用研磨加工，配合间隙控制在0.02毫米以内，夹持过程中活动钳身不会出现上下翘动的问题，保证夹持定位的精度。

　　在实际操作逻辑上，使用时可先转动水平夹持螺杆将工件推至固定钳口位置完成初步定位，再转动垂直压紧螺杆将工件顶面压紧，两个方向的夹紧力可根据工件的刚性特点独立调整，针对薄壁类工件可适当降低垂直方向的压紧力，避免工件被压变形，针对需要承受较大切削力的工件可同时增大两个方向的夹紧力，保证装夹刚性。C型悬臂的结构设计经过受力优化，悬臂根部设置有加强筋结构，承受最大500牛的垂直压紧力时，悬臂的最大变形量控制在0.05毫米以内，不会因结构变形导致压紧力不足。两个操作手轮的布置位置符合人体工程学要求，操作人员在工位上无需过度探身即可完成两个方向的夹紧操作，手轮的转动阻尼经过调校，单手即可完成锁紧动作，操作力度适中，不会出现操作费力的问题。

　　从维护角度来看，所有传动螺杆部位均预留有润滑油注油孔，定期加注润滑脂即可保证螺杆传动顺畅，长期使用出现磨损后，螺杆、压头、钳口板等易损件均可单独拆卸更换，无需整体报废更换整个夹具，降低了长期使用的维护成本。钳身表面采用喷塑处理，具备基础的防锈耐磕碰能力，适配车间多油污、多粉尘的作业环境，日常清理时仅需用棉纱擦拭表面即可去除附着的切屑、油污，不会因污渍残留导致活动部件卡滞。
