工业风错层钢木组合置物钢架结构

　　这款钢木组合置物结构的设计，最初是针对小型文创工作室、临街咖啡门店以及loft户型居家场景的零散物品收纳需求开发的，在做结构方案之前，我们先跑了十余家不同业态的线下使用场景做实测，发现常规等高层架存在两个很突出的使用痛点：一是统一高度的层板无法适配不同高度的摆件、耗材、常用工具，比如半高的颜料盒、A4尺寸的资料册、高款的玻璃容器放在同高度层板上，要么浪费竖向空间要么物品放不进去；二是常规方正层架的纵深利用率低，靠内侧放置的小物件很容易被前方物品遮挡，拿取时需要反复挪动前方物品，使用效率很低。

　　基于这些实际使用中的问题，我们在结构设计上做了针对性调整，支撑框架采用薄壁矩形钢管做整体焊接成型，没有采用常见的螺丝拼接组装结构，主要是考虑到这类置物架日常使用中会频繁挪动、取放物品，焊接框架的整体抗扭性能更好，长期使用不会出现拼接部位松动、层板倾斜的问题，钢管表面做哑光黑色喷塑处理，既可以避免日常使用中的磕碰掉漆、受潮锈蚀，也能和浅原木色的层板形成视觉上的材质对比，适配工业风、简约风的空间装修调性。层板部分采用多层实木板贴木皮做封边处理，厚度控制在18mm，这个厚度是经过承重测试选定的，单块层板在均匀放置25kg物品的情况下，跨中挠度不到1mm，不会出现肉眼可见的下弯，同时也不会因为层板过厚增加不必要的整体重量。

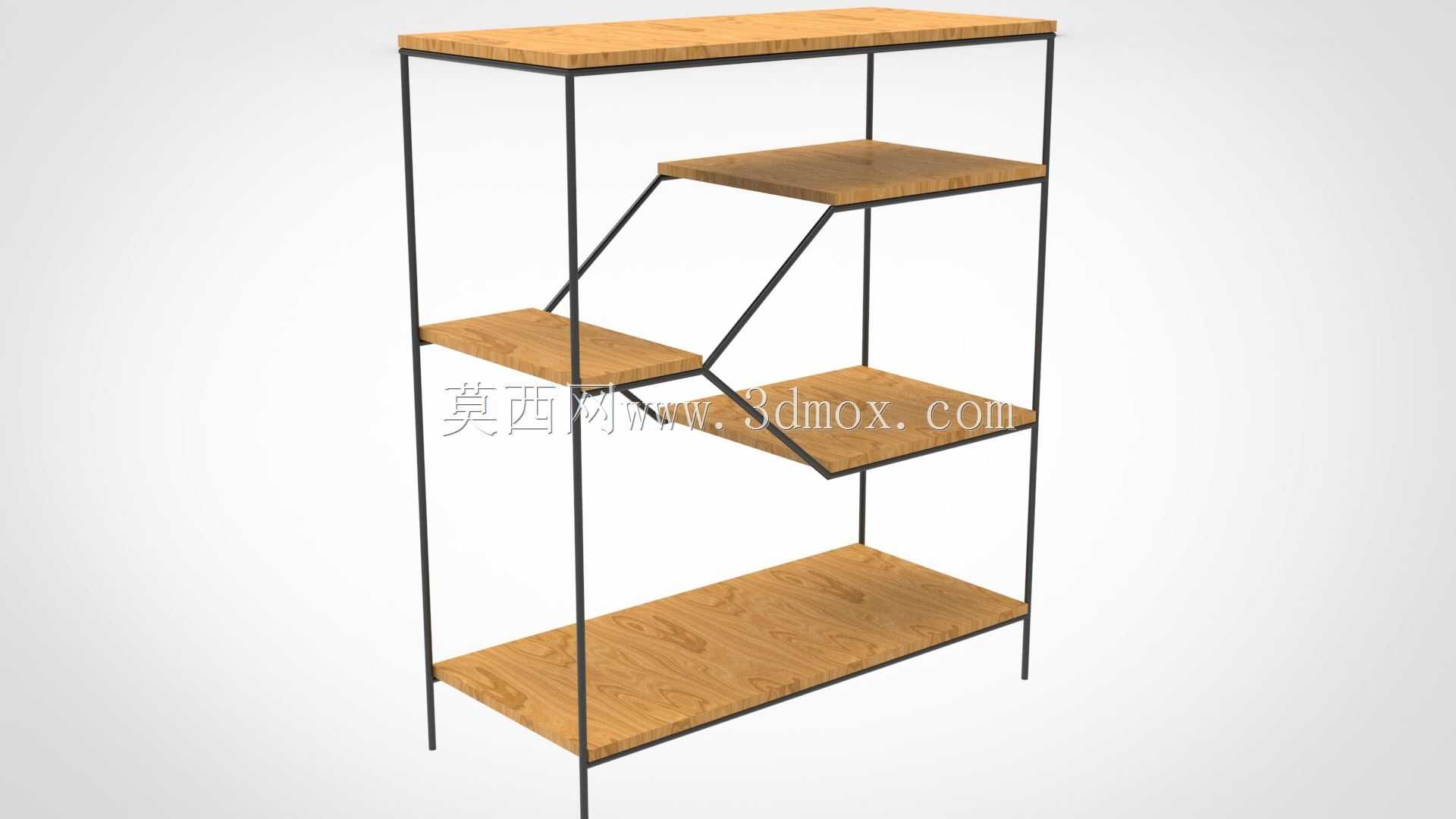

　　错层的层板布局是整个结构的设计核心，我们没有采用传统的水平等距排布，而是将五块层板按照不同的高度、不同的纵深位置错落布置，最顶部的整幅层板放置在框架最高处，用来放置不常挪动的装饰摆件、收纳盒类物品；下方的层板依次做错位偏移，每一块层板的前沿都不会被上方层板完全遮挡，使用者站在架体正前方就可以直接看到所有层板上放置的物品，拿取中下部层板的物件时不需要弯腰探身去摸索，也不用挪动上层的物品。层板之间的斜向钢支撑不是装饰构件，是整个框架的抗侧力结构，我们在做受力仿真的时候发现，如果去掉这两根斜撑，架体在受到水平方向推力的时候，侧移量会超过安全阈值，容易出现侧翻风险，加上斜向支撑之后，整个框架形成了稳定的三角形受力体系，抗侧移刚度提升了60%以上，哪怕是不小心撞到架体侧面，也不会出现整体晃动感强烈的问题。

　　关于安装边界和尺寸适配，这款钢架的整体占地面积控制在0.3㎡以内，底部四个支脚都配置了可调高度的防滑脚垫，哪怕放置的地面存在3mm以内的高度差，也可以通过调整脚垫高度让整个架体保持水平，不会出现层板倾斜、物品滑落的问题。架体的总高度控制在1.2m，这个高度是经过人体工程学验证的，成年人站立时手臂自然抬起的高度刚好可以够到最顶层的物品，不需要踮脚，最下层的层板距离地面有15cm的间隙，日常打扫的时候扫地机器人可以直接进入架体下方清理，不需要挪动整个架体。在实际场景应用中，这款结构除了作为居家置物架使用，也可以放在工作室的工位旁放置常用的工具、样品，或者放在门店的橱窗区域做产品展示架，错层的结构本身就有一定的视觉层次感，摆放展品的时候不需要额外做阶梯式展示台，直接利用层板的高低差就可以形成错落的展示效果。

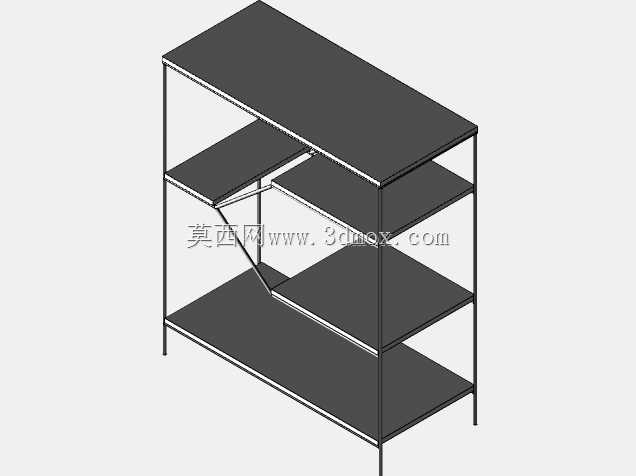

　　在做三维建模的过程中，我们特意把钢管的焊缝位置、层板与钢架的连接卡扣都做了1:1的还原，没有做过度的简化处理，结构工程师拿到模型之后可以直接提取钢管的下料长度、弯折角度，层板的裁切尺寸也可以直接从模型中导出，不需要二次测绘。连接部位我们采用的是隐藏式卡扣设计，层板和钢架连接的位置没有外露的螺丝头，从外侧看不到连接固件，整体外观更简洁，卡扣的配合公差我们控制在0.2mm，安装的时候不需要借助额外工具，直接把层板卡进钢架的预设卡槽里就可以完成组装，普通使用者按照安装指引十分钟就可以完成整体装配，不需要专业的安装人员上门。另外我们在做承重验证的时候，特意模拟了最不利受力情况，也就是把重量全部集中在单块层板的最外沿位置，测试结果显示架体依然保持稳定，没有出现倾翻的趋势，完全满足日常使用的安全要求。
