十字块式双万向节传动连接结构

项目分类:通用机械零部件 发布时间:2022-04-11 ID:607988
  • 十字块式双万向节传动连接结构
  • 十字块式双万向节传动连接结构

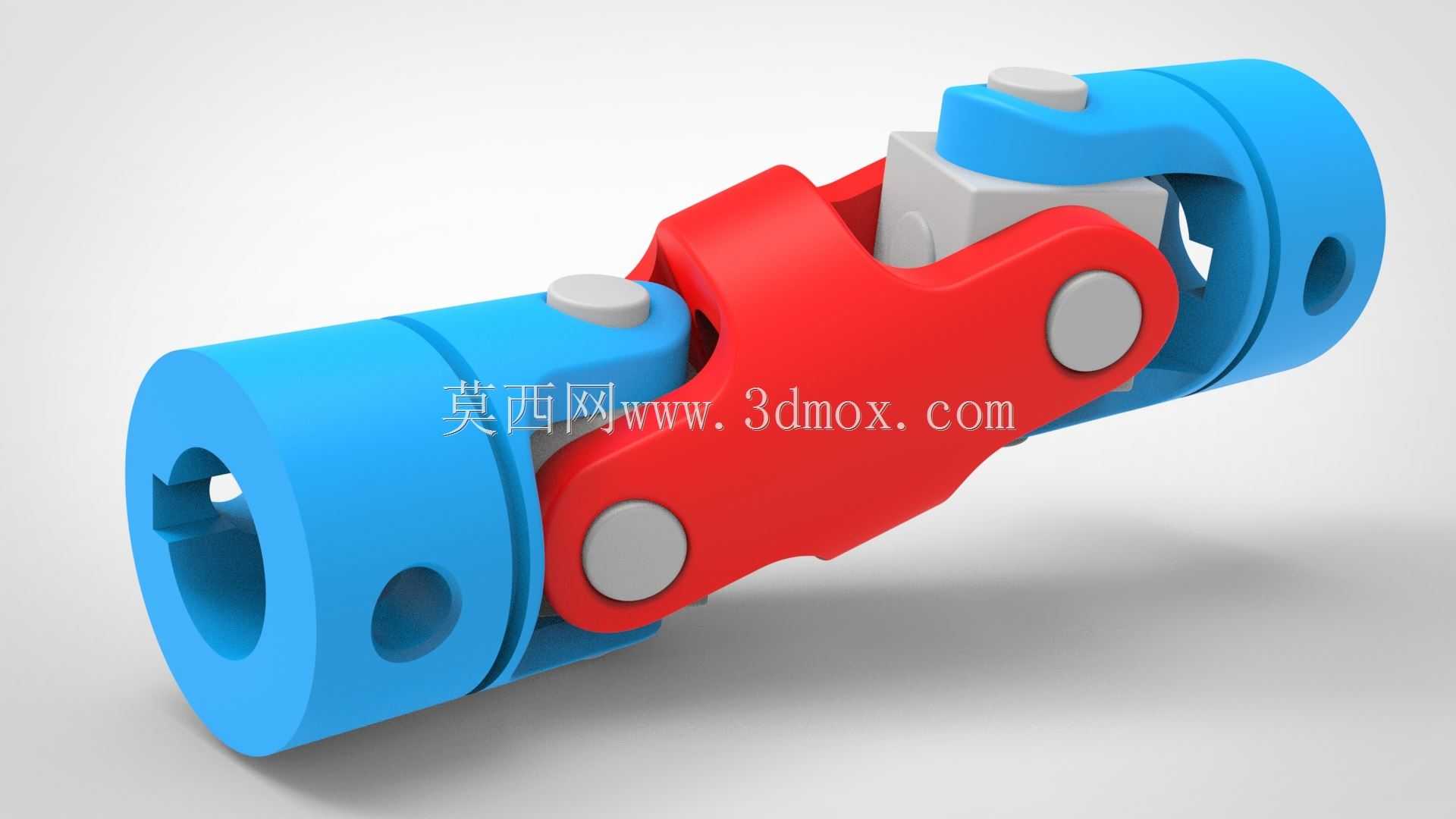

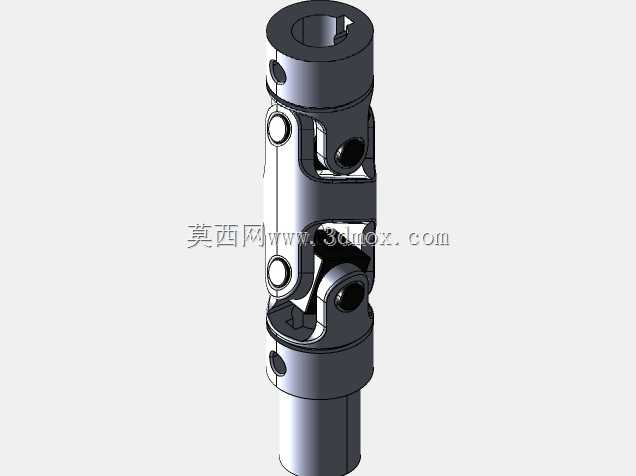

  在跨轴系动力传递场景中,两轴存在空间夹角、安装对中误差或是工作中出现相对位移的工况十分常见,这类场景下刚性联轴器无法适配偏角带来的附加载荷,极易造成轴系弯曲变形、轴承过早磨损甚至传动件断裂,而双万向节结构正是针对这类工况开发的传动连接部件。这款双万向节采用中间十字滑块搭配两端叉形接头的结构形式,区别于单万向节传动时存在的瞬时转速波动问题,双节布置的形式可通过中间节的角度补偿,实现输入轴与输出轴的等角速度传动,这一特性让它在对传动平稳性有要求的场景中具备更高的适配性。从实际应用场景来看,这类万向节常被用在小型自动化设备的动力传输链路中,比如轻工机械的进给机构、检测设备的动力传递工位、小型传动试验台的轴系连接,

  部分对安装空间有严格限制的小型传动模组中,也会采用这类结构紧凑的双万向节来补偿装配误差。在功能特性上,该结构两端的轴套采用通孔带顶丝孔的设计,安装时可直接套入待连接的轴端,通过侧面的紧定螺钉实现轴向与周向固定,无需额外加工复杂的连接法兰,安装流程十分简便;中间的十字连接块与两端叉形接头通过圆柱销实现铰接,铰接面预留了合理的配合间隙,既保证转动过程中无卡滞,又能控制传动回程间隙在较小范围内,适配多数中低速、中等扭矩的传动场景。设计过程中,首先需要明确单节万向节的允许偏角范围,常规小型万向节单节最大工作偏角通常控制在35°以内,双节布置时总补偿偏角可覆盖更大范围,但需要保证中间节的叉形面处于同一平面,否则会失去等速传动的特性;

  其次是铰接部位的强度校核,圆柱销作为传递扭矩的核心受力件,需要根据额定传递扭矩计算剪切应力,确保在峰值扭矩下不会出现剪切断裂,同时叉形接头的叉耳部位需要校核弯曲强度,避免大扭矩下叉耳张开变形导致连接失效。从安装边界来看,这类小型双万向节的整体轴向长度通常控制在轴孔直径的4到6倍区间,两端轴套的外径约为轴孔直径的1.8到2.2倍,安装时需要预留足够的径向空间避免与周边结构件发生运动干涉,同时要注意两轴的轴向窜动量不能超过万向节的轴向补偿范围,否则会导致轴套与轴端出现松脱。在实际选型应用中,还需要考虑工作环境的润滑条件,这类开式铰接结构如果长期在无润滑的工况下运行,铰接销与销孔的磨损会加快,导致传动间隙增大、传动精度下降,

  因此在连续运行的工况下需要定期补充润滑脂,或是选用带自润滑衬套的铰接结构来降低维护频率。不同于大型重载设备使用的十字轴式万向联轴器,这款小型双万向节更侧重紧凑性与安装便捷性,不需要复杂的法兰连接结构,整体重量更轻,转动惯量更小,适配小型伺服电机、步进电机的输出轴连接场景,能够在传递扭矩的同时,抵消安装过程中出现的同轴度误差、角度偏差,降低轴系的装配精度要求,减少设备装配调试的工时成本。结构建模过程中,需要重点关注铰接部位的配合间隙设置,间隙过大会导致传动空程过大,影响传动精度,间隙过小则会在存在轴系偏角时出现转动卡滞,甚至在温度变化导致零件热胀时出现抱死现象;同时两端轴套的顶丝孔位置需要避开轴套的应力集中区域,避免紧定螺钉拧紧后造成轴套开裂。
