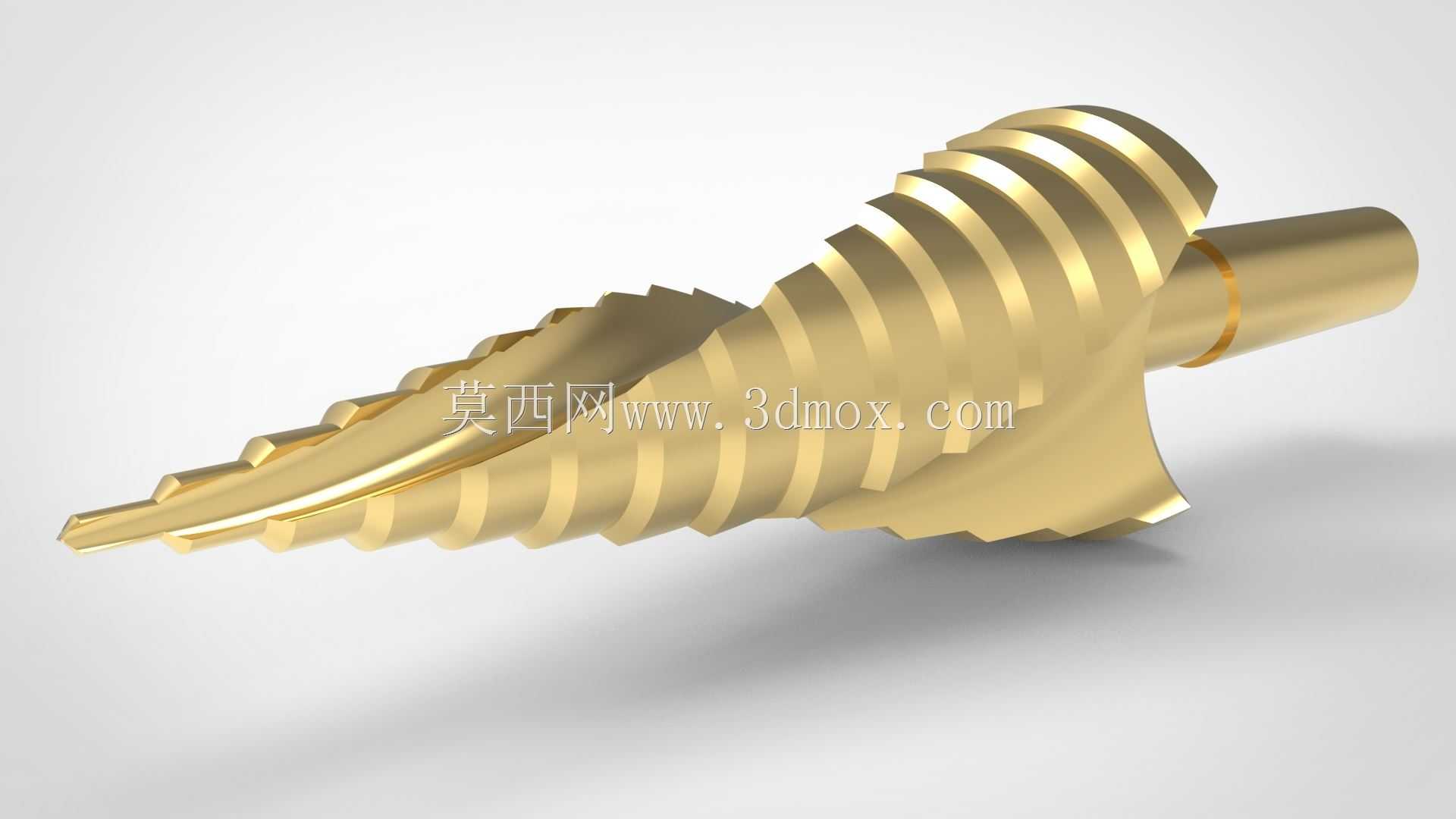

镀钛螺旋槽阶梯式多径扩孔钻头结构

　　日常做薄板加工、机柜钣金开孔的场景里，最头疼的就是不同孔径需要频繁换钻头，尤其是薄钢板、铝合金板、PVC板材这类工件，换钻不仅耽误工时，反复定位还容易出现孔位偏移、孔口毛刺翻边的问题，这款阶梯钻的结构设计，就是针对这类多径孔加工场景做的优化。从实际使用的工况来看，这类刀具常被用在配电柜体加工、五金装潢开孔、设备维修现场扩孔、薄板件批量孔加工的场景里，不需要像普通直柄麻花钻那样每换一个孔径就重新装夹对刀，一支钻头就能覆盖从最小端到最大端的连续孔径加工需求，在现场维修、零散件加工的场景下能大幅减少刀具携带数量，降低换刀辅助时间。

　　从功能特性上看，这款钻头采用螺旋排屑槽设计，和直槽阶梯钻相比，螺旋槽的排屑路径更顺畅，钻削过程中切屑会沿着螺旋槽持续排出，不会在阶梯台肩位置堆积卡屑，尤其是加工塑性材料比如铝合金、低碳钢的时候，不容易出现切屑刮伤已加工孔壁的问题，孔壁的光洁度表现更好。钻头表面做了镀钛处理，表层的氮化钛涂层能提升表面硬度，降低钻削时的摩擦系数，既可以减少钻削过程中的发热粘刀问题，也能提升刀具的耐磨性能，延长连续加工的使用寿命。钻头的阶梯台肩位置做了平滑过渡，没有尖锐的应力集中棱角，每一级台阶的直径公差控制在常规孔加工的精度范围内，钻到对应台阶位置时会自然限位，不需要额外做深度标记，就能加工出对应直径的台阶孔，尤其适合加工需要沉头、或者不同直径贯通的阶梯孔结构。

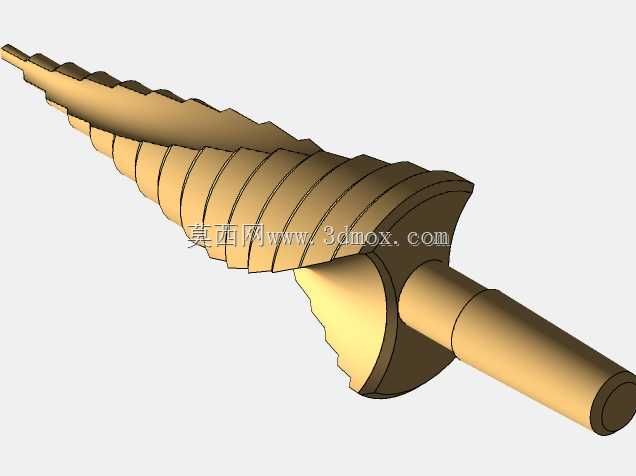

　　从设计思路上拆解，这款钻头的整体轮廓是从钻尖到柄部直径逐级递增的锥形结构，钻尖部分做了定心尖设计，不需要提前打中心孔，直接接触工件表面就能完成自定心，避免钻尖滑移刮花工件表面，这一点在曲面薄板、光滑面板加工的时候优势很明显，普通麻花钻如果没有预钻中心孔，很容易在光滑表面打滑跑偏，定心尖的结构能直接扎入工件表面固定钻削中心，开钻的稳定性更好。每一级阶梯的刃口都做了相同的后角设计，保证每一级直径的切削刃都能保持一致的切削角度，不会出现某一级台阶切削阻力过大、崩刃的问题。排屑槽的螺旋角选取了适合通用材料加工的角度，既保证排屑顺畅，也兼顾了刃口的强度，不会因为螺旋角过大导致刃口强度不足，加工硬材料的时候出现崩缺。

　　从安装边界和尺寸适配的角度来说，这款钻头采用的是等直径直柄结构，柄部直径和最大阶梯直径做了适配，能直接装夹在常规的手电钻、台钻、磁力钻的钻夹头里，不需要额外的变径套，装夹的时候只要保证柄部夹持长度足够，钻削过程中就不会出现打滑、摆振的问题。整体的长度设计适配常规手持加工的操作空间，不会因为刀体过长导致加工时摆幅过大，也不会因为过短无法穿透常规厚度的板材。每一级阶梯的轴向长度做了匹配，保证每一级直径都有足够的切削行程，能加工对应厚度的板材，不会出现台阶没走完就碰到下一级刃口的问题。在实际建模的时候，要注意每一级阶梯的同轴度公差，所有阶梯的圆心必须和柄部的回转轴线完全重合，否则钻削的时候会出现孔径偏大、孔壁有振纹的问题；螺旋槽的扫掠路径要和刀体的锥形轮廓完全贴合，刃口位置要做连续的相切过渡，不能出现断刃、台阶错位的情况；台肩位置的过渡圆角要控制在合理范围，既要避免应力集中，也不能因为圆角过大导致孔口加工出现倒角过大、孔径不准的问题。另外钻尖的顶角角度要适配通用材料的钻削需求，保证钻尖的切入性能，顶角过小会导致钻削轴向力变大，顶角过大则会降低定心精度，建模时需要平衡两者的参数关系，保证实际使用时的切削表现。
