家用手冲虹吸式咖啡萃取器具结构设计

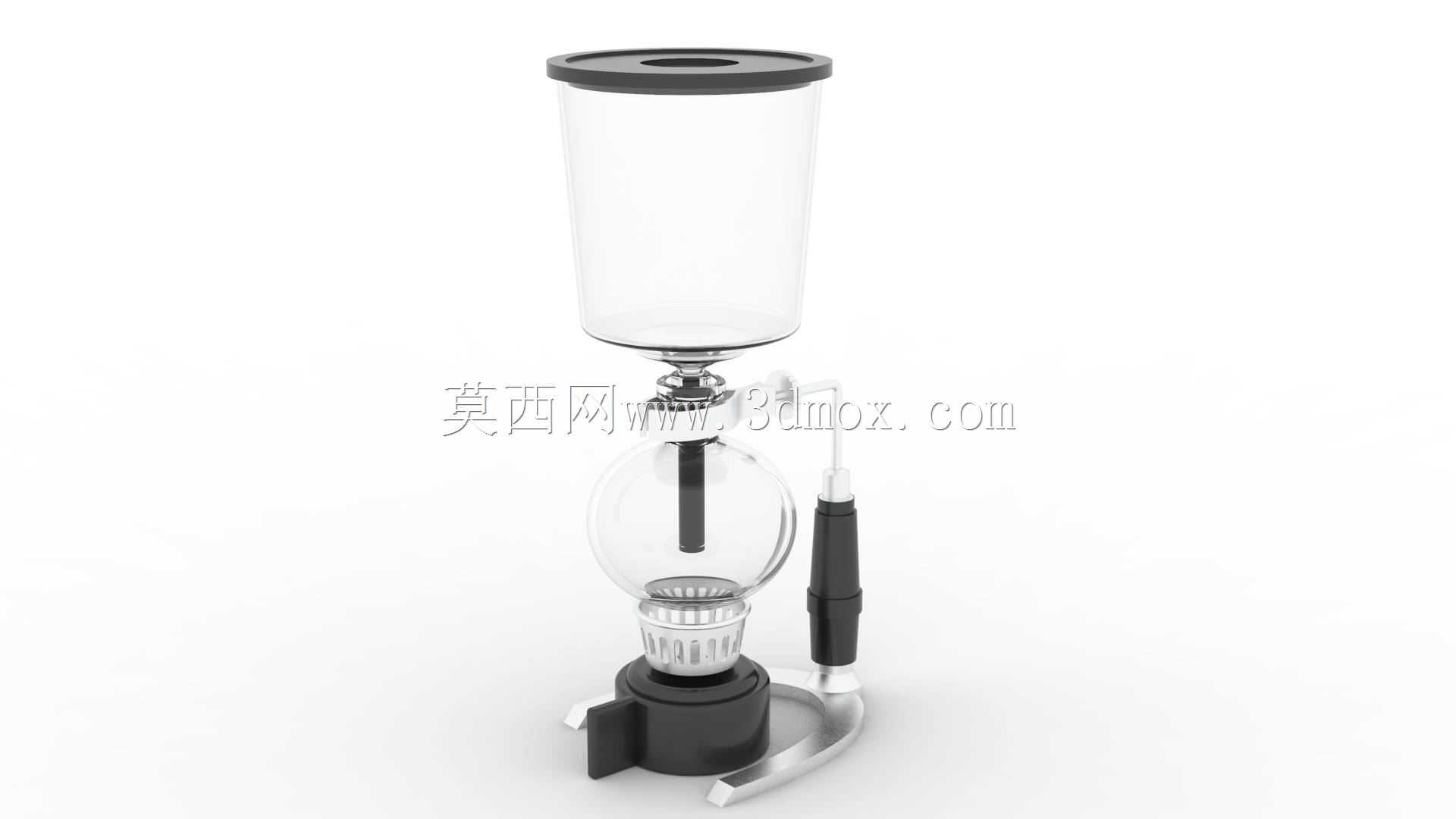

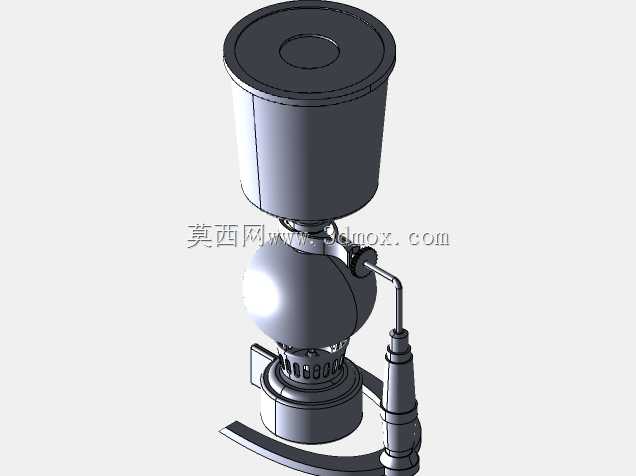

　　这套虹吸咖啡器具的三维结构设计，核心围绕常压下蒸汽压驱动的咖啡萃取逻辑搭建，所有构件的尺寸匹配都经过实际使用场景的边界校验，适配家用桌面、小型咖啡吧台的摆放需求，整体占地直径不超过180mm，放置时不会挤占过多操作台空间，底座与桌面的接触面积经过配重优化，正常使用触碰下不会出现侧翻风险。从功能实现逻辑来看，上下两个玻璃腔体是整个结构的核心承载部分，上杯为敞口直筒结构，杯口边缘做了加厚卷边处理，既可以避免玻璃边缘的应力集中导致磕碰碎裂，也能匹配配套的密封盖实现静置保温，杯底的连通管采用磨口密封结构，和下球的颈口配合时，无需额外密封胶圈就能实现高温蒸汽下的气密性，避免萃取过程中蒸汽泄漏导致压力不足。下球为球形硼硅玻璃结构，

　　这种曲面造型一方面可以扩大底部的受热面积，让下方加热源的热量更快传递到腔体内的水体，另一方面球形结构的承压能力优于直筒结构，能够承受水沸腾时产生的微正压，避免玻璃腔体开裂，下球侧面预留的导流嘴结构角度经过反复调整，萃取完成后倒出咖啡时不会出现沿壁流洒的问题。中间的过滤组件安装在上杯的连通管底端，采用可拆卸的金属滤网加固定弹簧结构，滤网的网孔尺寸控制在0.1mm左右，既可以完全截留咖啡粉渣，又不会因为网孔过密导致萃取液流速过慢，弹簧结构可以让滤网牢牢贴紧连通管底端，避免萃取过程中咖啡粉从缝隙漏入下腔影响成品口感。下方的加热底座采用分体式结构设计，底座上的支架可以牢牢托住下球的底部弧面，支架的支撑爪做了防滑耐高温的硅胶包覆，

　　不会刮花玻璃表面，也能避免高温下玻璃和金属硬接触导致的应力碎裂，底座内部预留了加热元件的安装空间，同时侧面的支架用来固定配套的搅拌手柄，手柄的握持部分采用隔热材质，距离加热源的安全距离经过测算，正常握持操作时不会被高温部件烫伤。在实际商用或家用场景中，这套结构的拆装逻辑非常清晰，所有接触咖啡的部件都可以单独拆分清洗，玻璃部件的尺寸适配常规家用洗碗机的篮架摆放，金属部件没有清洁死角，不会残留咖啡渍导致发霉。设计过程中重点校核了上下腔体连接后的整体重心位置，当上下杯组装完成、加注额定容量的水体时，整体重心落在底座支撑面的中心区域，即使搅拌过程中施加侧向的操作力，整体结构依然保持稳定。连通管的长度尺寸经过匹配，当上杯插入下球颈口后，

　　管底距离下球底部的距离保持在10mm左右，既可以保证下球内的水在沸腾后能够完全被压升到上杯，又不会因为管底过低接触下球底部的沉积水垢导致堵塞。上杯的容量设计为500ml，对应下球加注400ml清水的额定工况，水沸腾后产生的蒸汽压力刚好可以将全部水体压入上杯，不会出现压力不足导致水无法完全上升、或者压力过大将水从杯顶顶出的问题。配套的搅拌手柄长度刚好可以探入上杯底部，搅拌时不会和杯壁发生磕碰，手柄挂在侧方支架时，搅拌头的位置高于底座的加热区域，不会被持续加热导致材质老化。整个结构没有复杂的传动或电控部件，所有配合面都采用易加工的常规结构，玻璃部件可以通过常规的玻璃吹制工艺量产，金属支架和底座采用冲压加表面喷涂工艺即可实现，量产的良率控制难度低，后期维护更换配件的成本也不高，适合面向家用咖啡爱好者、小型独立咖啡馆的日常使用需求。
