带格栅导流结构的呼吸防护面罩构件

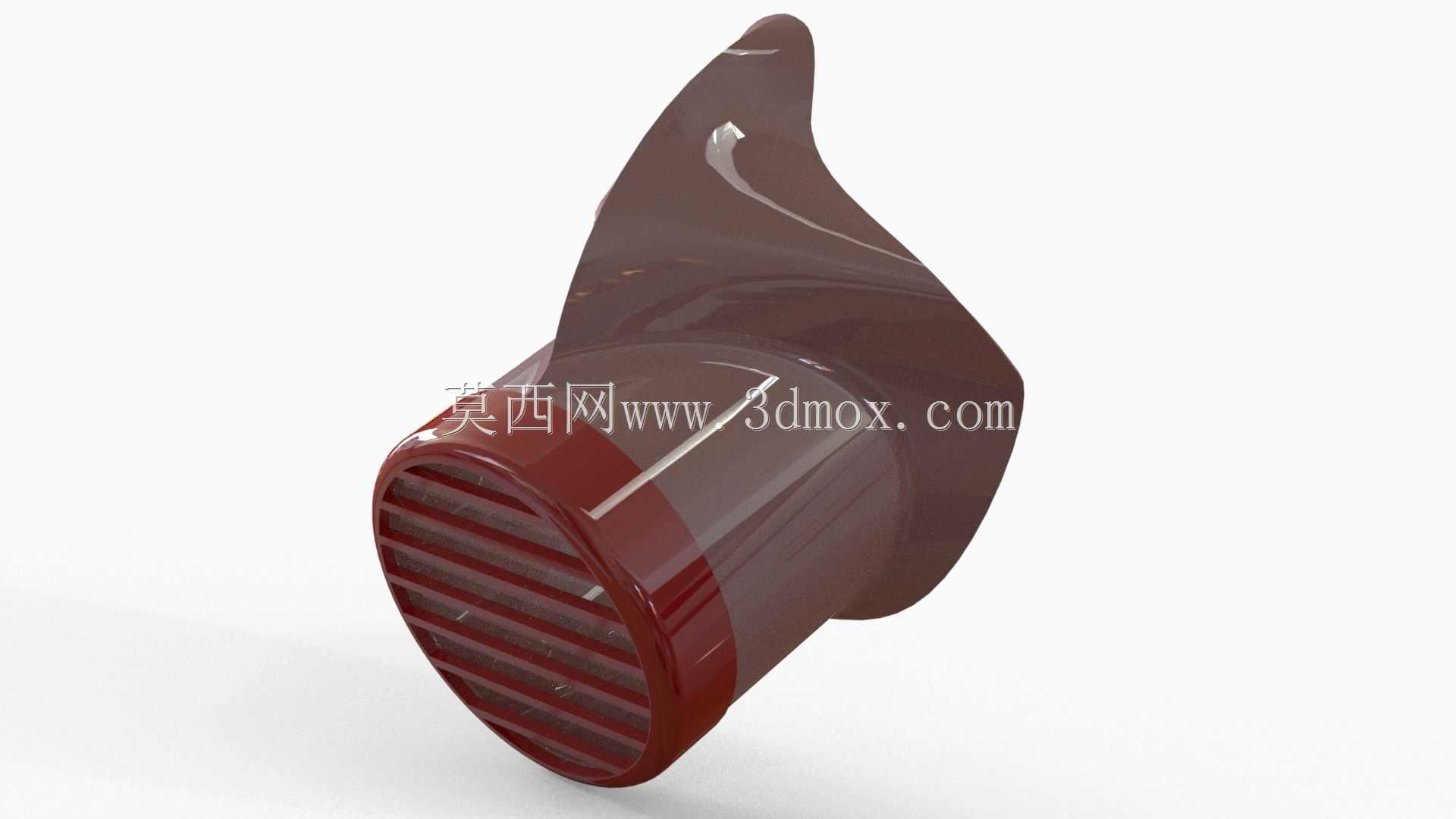

　　这款面罩构件的设计，最初是围绕呼吸防护场景下的气流组织需求展开的，在工业粉尘作业、应急呼吸防护、民用防护装备等场景中，这类构件是直接和面部贴合的核心功能部件，既要保证和面部轮廓的贴合密封性，又要兼顾呼吸气流的顺畅通过，避免出现呼气阻力过大、面罩内凝露积聚的问题。从结构上看，前端的格栅结构并非简单的装饰件，每一条格栅的倾斜角度、相邻格栅的间距都经过反复调整，一方面可以阻挡大粒径的飞沫、浮尘直接冲击内部的滤材层，避免滤材局部过早堵塞，另一方面可以对吸入或者呼出的气流起到导流作用，让气流均匀通过滤材的整个有效面积，提升滤材的利用率，减少局部气流流速过高带来的呼吸不适感。

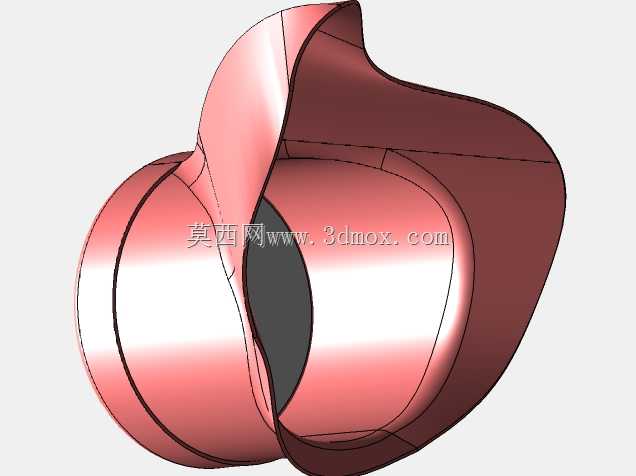

　　曲面壳体的造型是贴合人体面部轮廓做的仿生设计，边缘的弧度匹配人脸从鼻梁到下颌的自然曲面，在实际装配时，边缘会包覆柔性密封胶条，曲面的曲率变化经过多轮面部贴合测试调整，避免出现局部压迫颧骨、鼻梁位置的压痕问题，同时保证在说话、面部做小幅动作时，边缘不会出现缝隙导致防护失效。和滤材仓连接的筒状结构，设计了标准的环形卡接台阶，安装时可以直接卡入配套的滤盒接口，台阶处的尺寸公差控制在±0.1mm范围内，保证卡接后不会出现漏气、松脱的问题，同时方便用户快速更换滤材，不需要额外的工具辅助。

　　在安装边界上，筒状连接端的外径适配主流的圆形滤材接口尺寸，壳体的整体外轮廓最大宽度控制在120mm以内，纵向高度不超过150mm，不会遮挡使用者的下方视线，在佩戴护目镜、安全帽的场景下，也不会和其他防护装备产生干涉。壳体的壁厚做了均匀化处理，整体壁厚保持在2.5mm，既保证了结构强度，在受到外力挤压时不会出现开裂、变形，又尽可能控制了构件的整体重量，长时间佩戴不会给面部带来过大的负重感。格栅部分的筋条厚度设计为1.2mm，筋条之间的通气间隙宽度为3mm，在保证结构支撑强度的前提下，尽可能提升了有效通气面积，经实测通气面积占前端面总面积的65%以上，有效降低了呼吸阻力。

　　设计过程中，针对曲面和筒状结构的过渡位置做了专门的圆角处理，避免出现应力集中的问题，在注塑生产时，这个过渡位置不会出现缩痕、缺胶的缺陷，同时日常使用中也不会因为磕碰出现应力开裂。壳体表面做了高光抛光处理，一方面方便日常使用后的擦拭消毒，污渍不会附着在粗糙的表面缝隙里，另一方面光滑的表面可以减少气流在壳体内壁的紊流，让呼吸气流更顺畅。内部靠近格栅的位置设计了一圈限位凸台，用来固定滤棉或者滤片的位置，滤材放入后不会因为呼吸气流的冲击出现移位、塌陷的问题，凸台的高度为1mm，不会占用过多的内部通气空间。

　　从实际使用的角度出发，这个构件的结构设计充分考虑了不同使用场景的适配性，在工业防护场景下，搭配对应的滤盒可以用于粉尘、低浓度有害气体环境的呼吸防护；在民用防护场景下，搭配普通的熔喷滤棉就可以实现日常的飞沫、浮尘防护。整个构件没有多余的复杂结构，所有的曲面、筋条、卡接结构都服务于实际的功能需求，没有为了造型增加不必要的结构，既降低了生产制造的难度，也提升了产品长期使用的可靠性。在建模过程中，曲面的连续性做了G2连续处理，保证壳体表面顺滑无折痕，生产出的塑件表面不会出现明显的合模线或者棱边，和面部接触的位置也不会因为棱角产生不适感。
