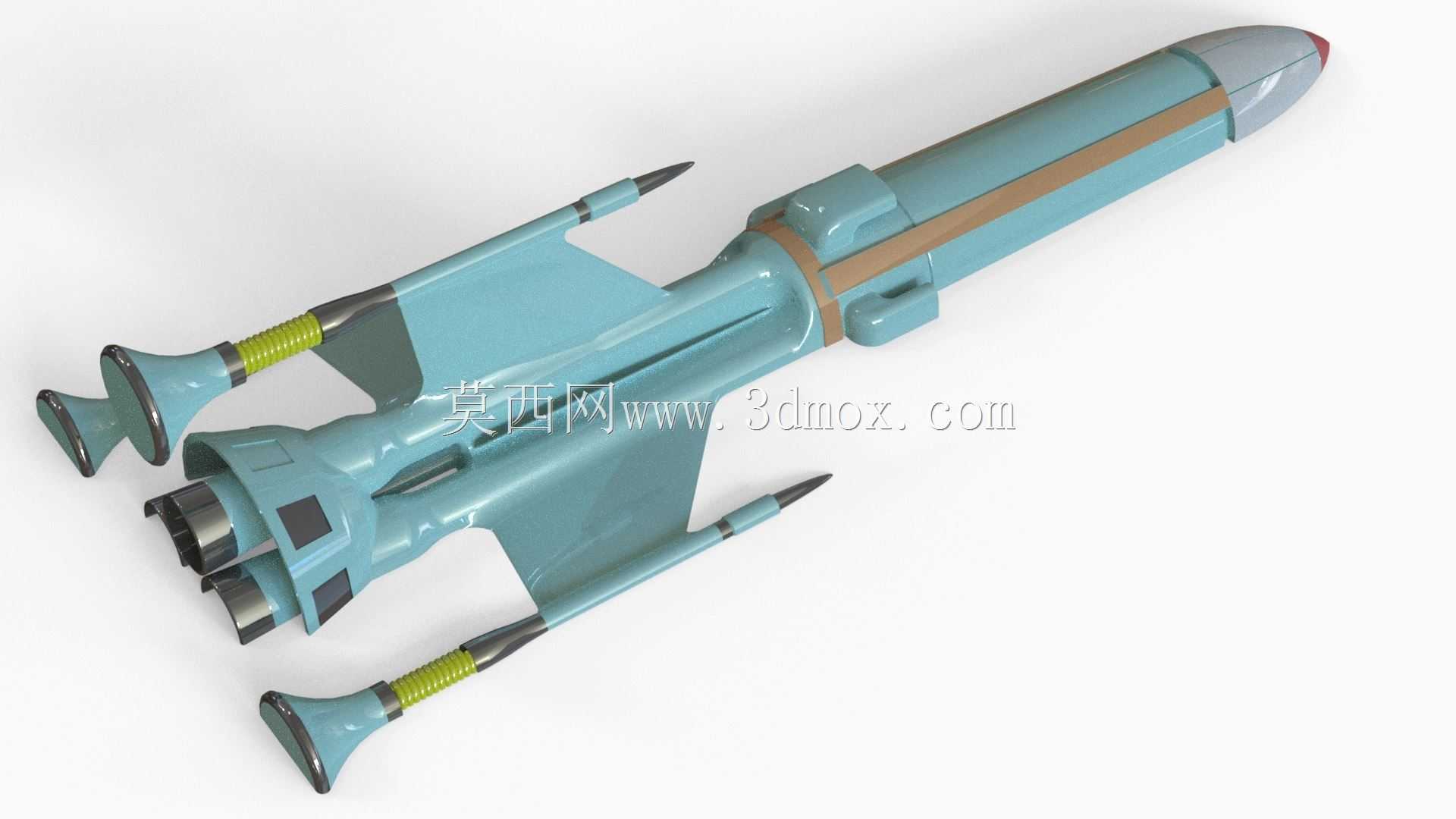

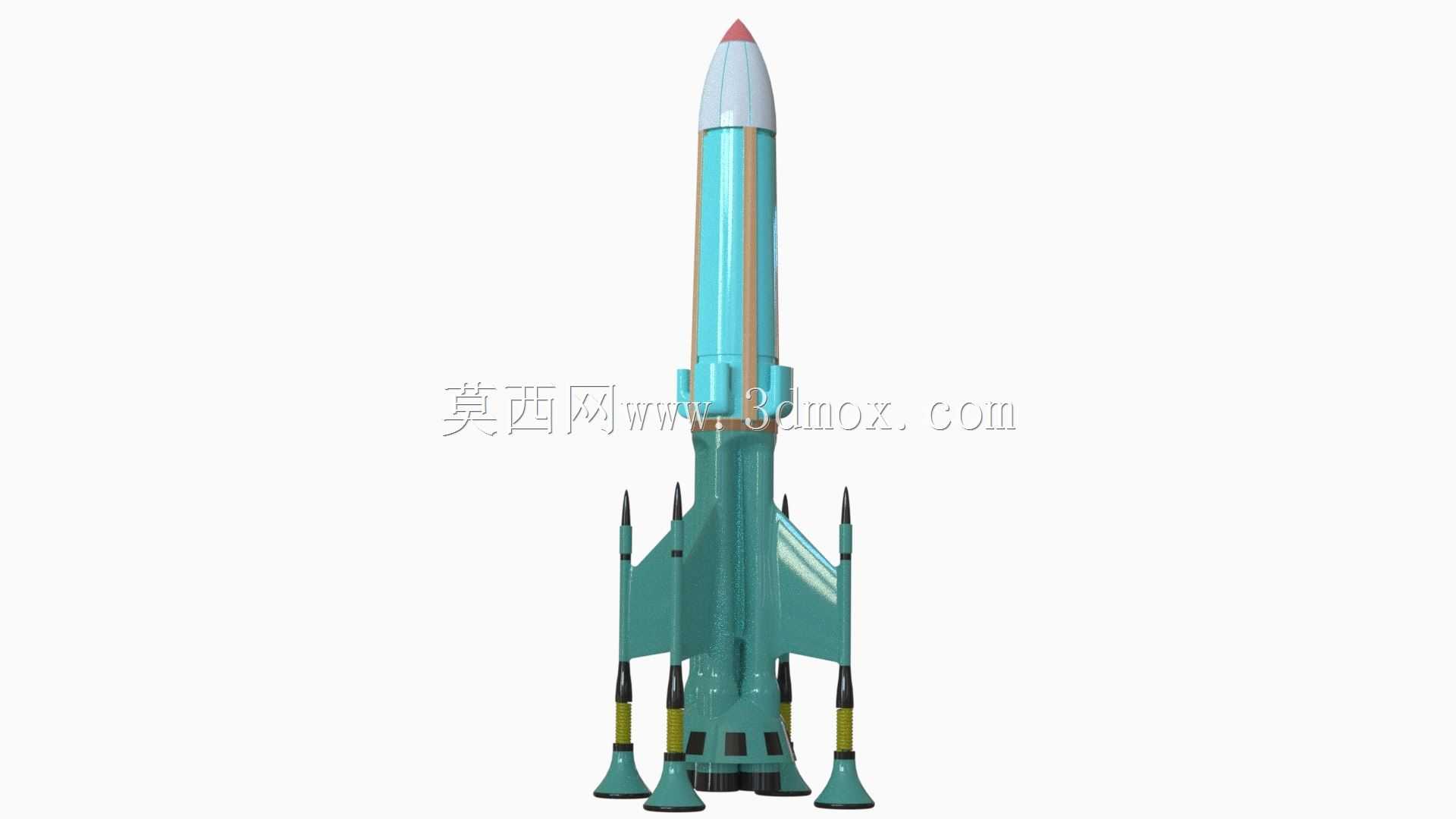

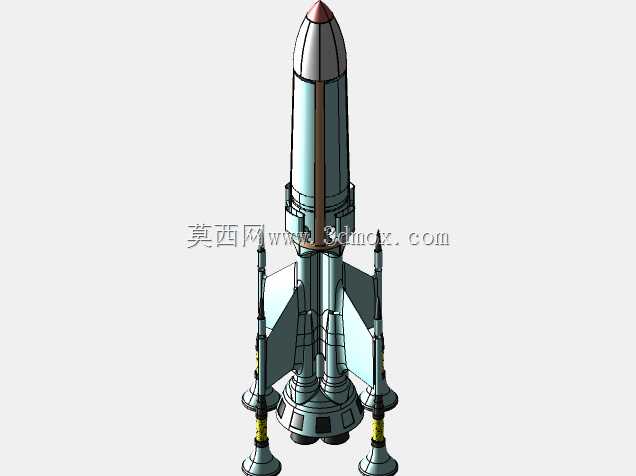

本次呈现的火箭结构方案,核心围绕中小型航天运载场景的功能需求展开设计,整体采用芯级主箭体搭配四台侧装助推器的并联构型,在结构布局上充分平衡了推力冗余与气动阻力的矛盾点。从实际应用场景来看,这类构型的运载器可承担近地轨道小型载荷投送、亚轨道科学试验搭载等任务,侧置助推器的布局能够在起飞阶段提供额外的初始推力,帮助箭体快速突破稠密大气段,降低主发动机在低海拔工况下的负载压力。
在功能特性设计上,箭体头部采用钝锥加圆弧过渡的整流罩线型,这种线型并非单纯追求视觉上的流畅感,而是经过气动载荷校核后确定的——钝锥头在高超声速飞行状态下能够产生合适的脱体激波,减少箭体头部的热流密度,同时整流罩的分段接口位置设置在箭体上部1/6处,方便后续载荷舱的段间分离操作,接口处采用阶梯式止口结构,能够保证飞行过程中的连接刚度,避免气动扰动引发的段间振动。主箭体的柱段部分采用等直径设计,这种设计一方面能够降低箭体制造过程中的钣金成型难度,减少曲面蒙皮的加工误差累积,另一方面等直径柱段可以为内部贮箱、制导组件的布置提供规整的安装空间,不需要为了适配变截面箭体额外设计异形安装支架。
四台助推器采用对称布局安装在主箭体外侧,每台助推器与主箭体之间通过前后两组连接接头固定,前接头采用径向销接结构,能够传递助推器工作过程中的轴向推力与横向气动载荷,后接头设置了爆炸螺栓安装位,在助推器燃料耗尽后可快速解锁分离,避免多余结构重量影响后续飞行段的运载效率。助推器自身的头部采用小角度尖锥设计,尾部搭配扩张型喷管,喷管与助推器壳体之间设置了黄色的弹性调节段,这个结构能够补偿发动机工作过程中的热变形量,避免高温燃气的热应力直接传递到箭体连接结构上,同时助推器尾部还设置了小型稳定翼面,翼面采用后掠切尖构型,能够在助推段飞行时提供额外的气动稳定力矩,减少箭体姿态控制系统的调节压力。
从安装边界与尺寸匹配角度来看,主箭体的直径与助推器直径的比例控制在3.2:1,这个比例经过重心校核后确定,能够保证助推器并联安装后,整个箭体的起飞重心位于主箭体轴线上,不会出现偏心推力引发的起飞段姿态偏移。助推器的连接接头位置分别距离主箭体尾部端面1/12和1/3总长度位置,这个布置位置能够让助推器的推力作用线尽可能靠近整个箭体的重心高度,减少推力偏心带来的附加弯矩,降低主箭体蒙皮的局部应力集中。箭体表面的纵向条状结构为电缆整流罩,内部用于敷设箭体内部的信号传输线缆与控制管路,整流罩采用凸起式设计,不需要在主箭体蒙皮上开设大量穿线孔,能够保证主承力蒙皮的结构完整性,同时凸起的整流罩经过修型处理,不会对整体气动特性产生明显干扰。
在结构细节设计上,主箭体尾部的主发动机喷管采用簇状布置,四台主发动机喷管对称分布在主箭体尾部端面,每台喷管的安装角度带有微小的外倾角度,这个设计能够在单台发动机出现推力偏差时,减少推力差带来的姿态扰动,同时喷管之间预留了足够的安装操作空间,方便地面总装阶段的发动机对接与管路连接。箭体表面的口盖采用快卸式设计,口盖边缘设置了密封胶条安装槽,能够满足地面测试阶段的设备调试与检测需求,不需要大面积拆解箭体蒙皮即可完成内部组件的检查更换。整体结构的所有棱边都做了R2以上的圆角处理,避免尖锐边角在飞行过程中产生局部气流分离,同时也能减少地面总装过程中操作人员的磕碰划伤风险。
