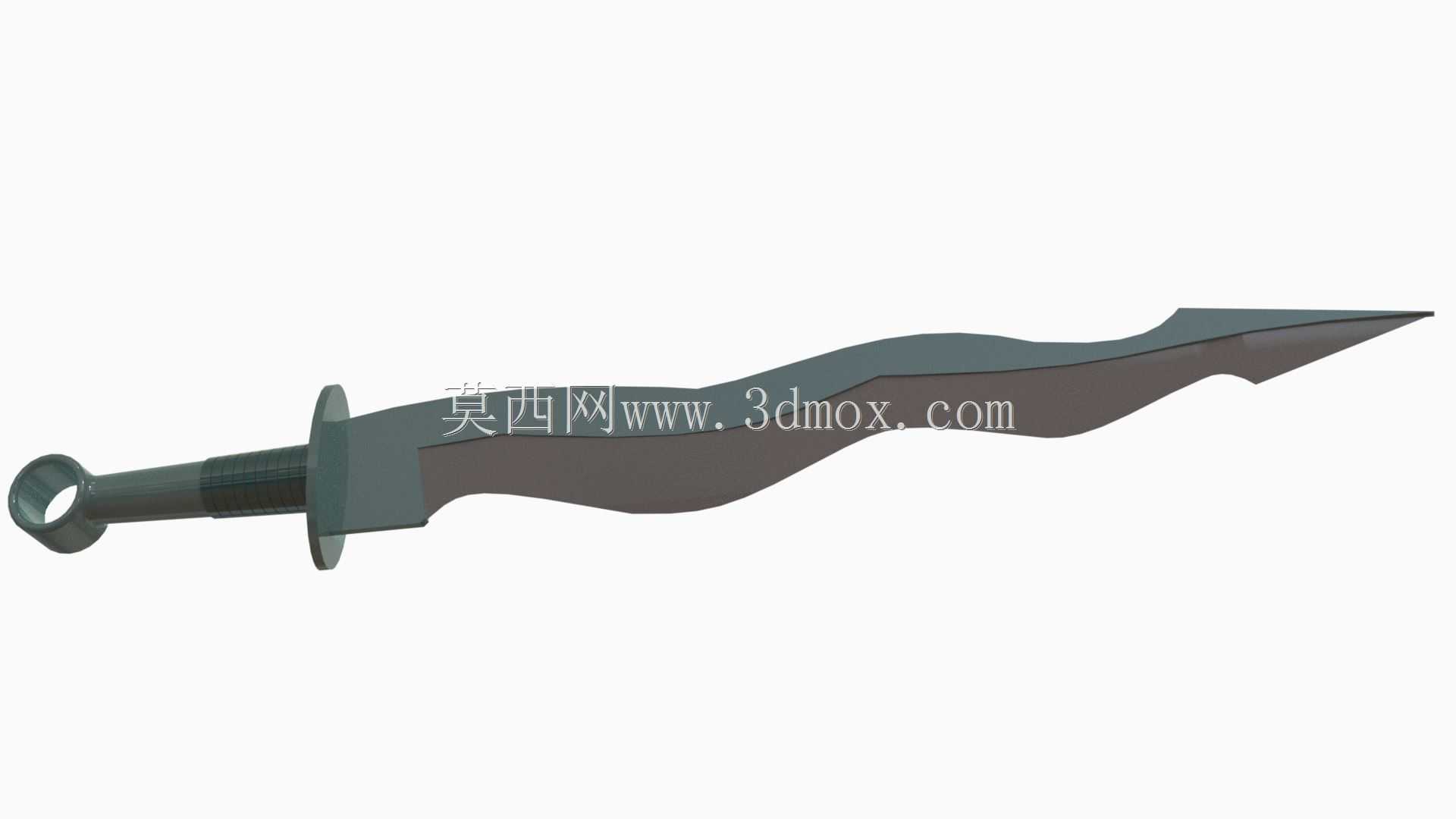

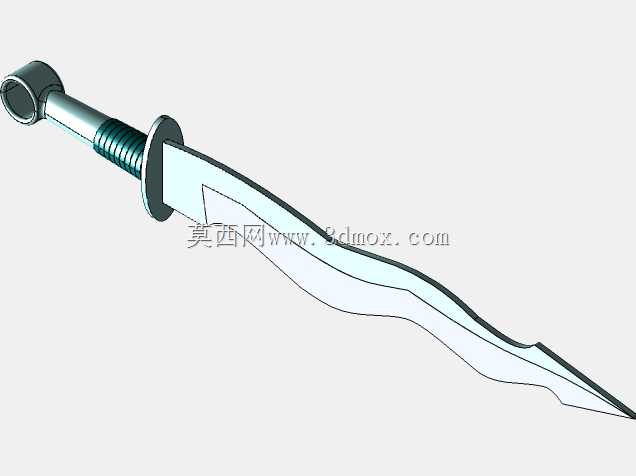

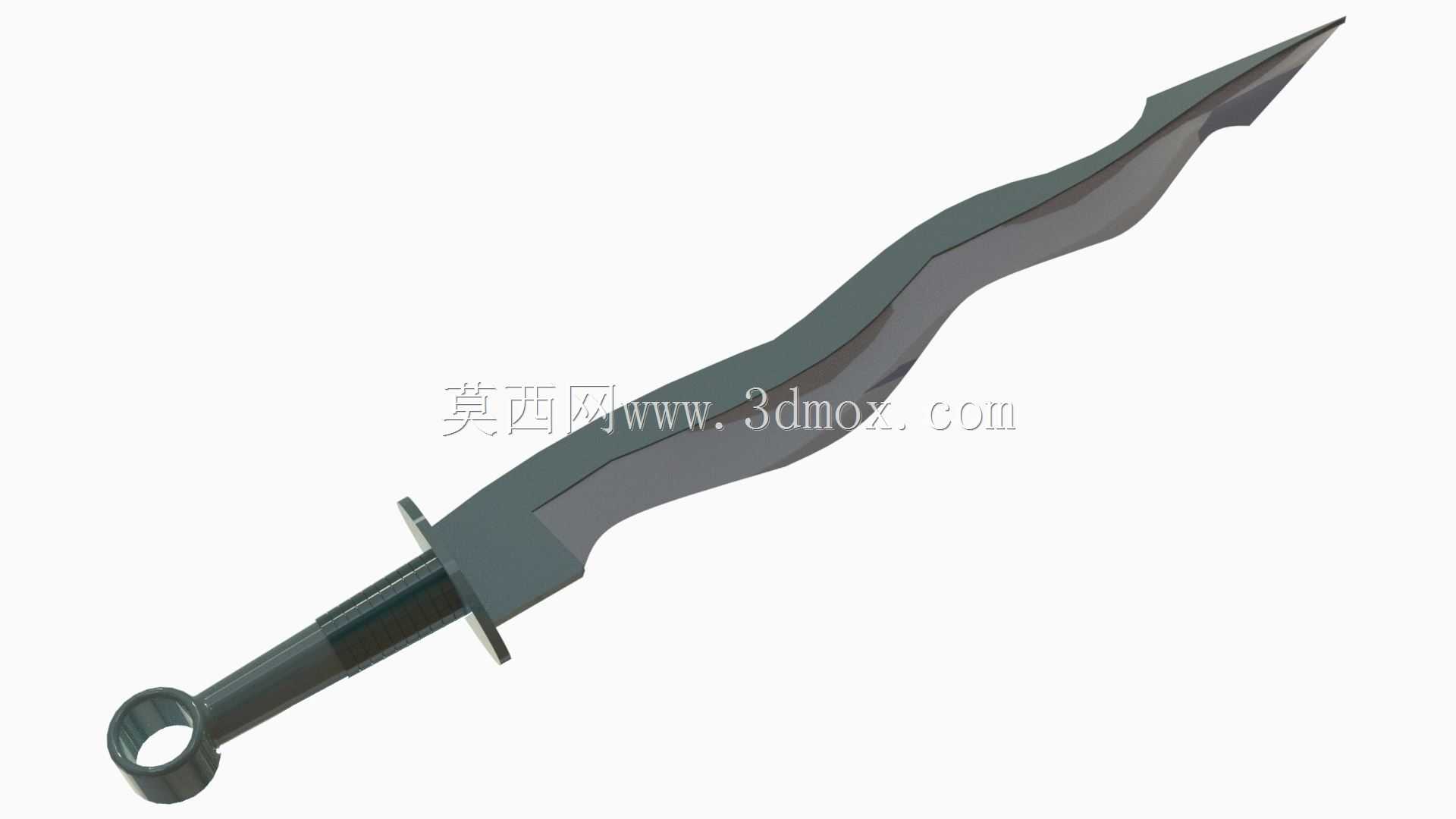

蛇形刃尾环冷兵器造型结构设计

　　而本次建模过程中对曲面过渡的圆角做了统一控制，所有刃部棱边均做了0.3mm的钝化处理，既保留刃线的视觉锐利感，又能满足道具、摆件类产品的安全规范要求。柄部末端的环形结构是整个设计的功能核心之一，这个尾环的内径设置为22mm，刚好能够适配成年使用者的中指穿入，在握持时能够形成额外的防脱限位，即使在大幅度挥摆动作中也能避免器械脱手，同时尾环与柄身采用一体化过渡结构，没有额外的拼接缝隙，在实体加工时能够减少焊接或粘接工序，提升整体结构强度。设计思路上，整个模型采用全参数化草绘驱动，首先绘制刃身的中心引导线，引导线的曲率经过三次调整，从柄部衔接处的小曲率平缓过渡到刃尖位置的大曲率收窄，保证整个刃身的曲面流畅度，本次呈现的蛇形弯刃冷兵器造型结构，在设计阶段首先锚定了两类核心应用场景：其一为影视道具制作领域的实体道具打样参考，尤其是古装动作题材拍摄中，需要兼顾视觉辨识度与握持安全性的道具制作，这类结构既能够还原传统弯刃类兵器的凌厉视觉特征，又能通过结构优化降低实拍过程中的剐蹭风险；其二为文创工艺摆件的开发参考，针对国风文创、兵器收藏类摆件的开模与结构设计，该造型的曲线特征具备足够的记忆点，能够适配不同比例的缩放生产需求。从实际功能特性来看，刃身采用连续波浪形蛇形曲面设计，并非单纯追求视觉猎奇，传统类似刃型的设计逻辑中，连续的曲面结构在劈砍动作中能够增加刃部与接触物的接触行程，提升切割过程中的作用力持续性，

　　不会出现局部曲率突变导致的建模褶皱；刃身的截面从靠近柄部位置的菱形厚截面，逐步过渡到刃尖位置的薄楔形截面，厚度从柄部衔接处的8mm线性递减到刃尖位置的1.2mm，既保证了柄部位置的结构强度，又能让刃尖部分呈现出足够的尖锐视觉效果。护手结构采用简化的一字型挡片，挡片与柄身、刃身的衔接位置做了R2的圆角过渡，避免应力集中，挡片的外延长度控制在12mm，既能够起到握持时的手部限位作用，又不会因为外延过长影响整体造型的协调性。柄身采用圆柱收腰造型，握持区域的直径设置为28mm，表面做了细微的滚花纹理建模预留，在实体制作时可以直接通过纹理映射实现防滑握持面，不需要额外二次加工。从安装边界与尺寸适配来看，整个模型的总长度控制在760mm，

　　其中刃身部分长度为580mm，柄部长度为180mm，最大宽度出现在刃身中部的波浪凸起位置，为52mm，整体外轮廓的最大包络尺寸能够适配常规的展示架安装空间，作为摆件放置时不需要额外定制超大尺寸的展示基座；如果作为影视道具使用，该尺寸也符合常规手持道具的重量控制要求，采用树脂材料打印制作时整体重量能够控制在800g以内，长时间握持拍摄不会造成手部负担。建模过程中对所有配合面做了公差预留，柄部与尾环、护手的衔接位置均设置了0.15mm的装配间隙，如果采用分件打印后组装的工艺，不需要额外打磨就能实现紧密配合；刃身的曲面做了壁厚均匀化处理，空心打印时的壁厚统一设置为2mm，能够在保证结构强度的前提下最大限度降低材料消耗。针对不同的生产工艺，

　　模型也做了适配性调整：如果采用金属铸造工艺生产收藏级摆件，模型的所有拔模斜度均设置为1.5度，能够满足失蜡铸造的脱模要求，不会出现倒扣结构；如果采用3D打印制作道具，模型的所有悬空位置均添加了最小支撑接触点的预留，打印时能够减少支撑拆除后的打磨工作量。在结构验证阶段，通过有限元模拟对挥摆过程中的应力分布做了校核，应力集中位置主要出现在护手与刃身的衔接处，因此在建模时特意将该位置的截面厚度增加了1.5mm，能够承受常规挥舞动作下的载荷，不会出现断裂风险。尾环的结构强度也做了针对性强化，环身的截面直径设置为6mm，即使承受100N的径向拉力也不会出现变形，完全满足握持防脱的功能需求。整个造型的线条没有冗余的装饰元素，所有结构特征都兼顾视觉效果与实际功能，没有为了造型牺牲结构合理性，无论是作为三维建模练习的参考案例，还是作为实体产品开发的结构原型，都具备足够的工程参考价值。
