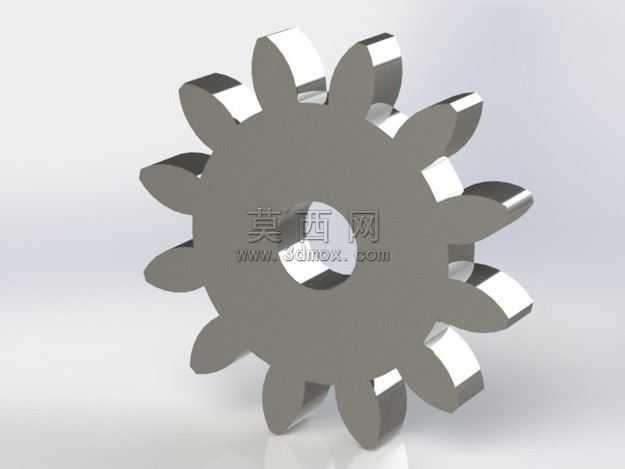

标准直齿圆柱传动齿轮三维建模作品

本作品为标准直齿圆柱传动齿轮的三维建模成果，建模过程严格遵循渐开线圆柱齿轮的齿廓成型原理，首先通过参数化定义齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，依托三维建模软件的草图绘制功能，先构建齿轮的分度圆、齿顶圆、齿根圆基准曲线，再通过渐开线方程生成精准的齿廓轮廓曲线，保证齿形完全符合机械传动的啮合标准，避免传动过程中出现卡滞、干涉、磨损不均的问题。完成单齿的轮廓草图后，通过拉伸凸台特征生成单齿的实体结构，再以齿轮中心轴线为阵列基准，按照设定的齿数完成圆周阵列操作，快速生成全部轮齿结构，随后对齿轮中心的安装轴孔进行特征切除，根据装配需求设计轴孔的配合尺寸，同时对齿顶、齿根的棱边添加符合工艺要求的圆角过渡特征，消除锐边应力集中隐患，提升零件的结构强度与加工可行性。材质渲染阶段选用常用的合金结构钢材质，调整金属材质的粗糙度、反射率参数，还原钢制机加工零件的真实金属质感，渲染过程中采用柔和的环境光搭配定向主光源，清晰展现轮齿的立体轮廓、齿面的加工质感以及整体零件的结构比例，让模型既具备精准的工程设计参考价值，也拥有直观的视觉展示效果。设计过程中充分考虑齿轮的实际传动工况，在齿根位置预留了足够的强度余量，轮齿的厚度、齿高比例均经过参数校核，保证模型可直接用于机械传动结构的装配验证、运动仿真以及工程出图参考，能够适配常规的减速传动、动力传输类机械结构的设计需求，为相关机械产品的传动系统设计提供精准的三维模型支撑。
