极简曲面壁挂式传感控制器外观结构

　　这款壁挂式传感控制器的壳体设计，核心围绕墙面安装场景的视觉融合需求展开，在结构设计阶段就优先考虑了安装后与墙面的贴合度，弱化设备本身的突兀感。从实际应用场景来看，这类控制器多用于室内环境的传感信号采集与终端控制，比如办公空间的环境参数监测、智能家居的墙面控制节点、公共区域的感应触发装置，安装位置多为平整的室内乳胶漆墙面、装饰面板表面，因此壳体的背部安装面做了全平处理，没有突出的接线柱或者安装脚，安装完成后背部与墙面的缝隙可以控制在0.8mm以内，避免积灰同时提升视觉整体性。

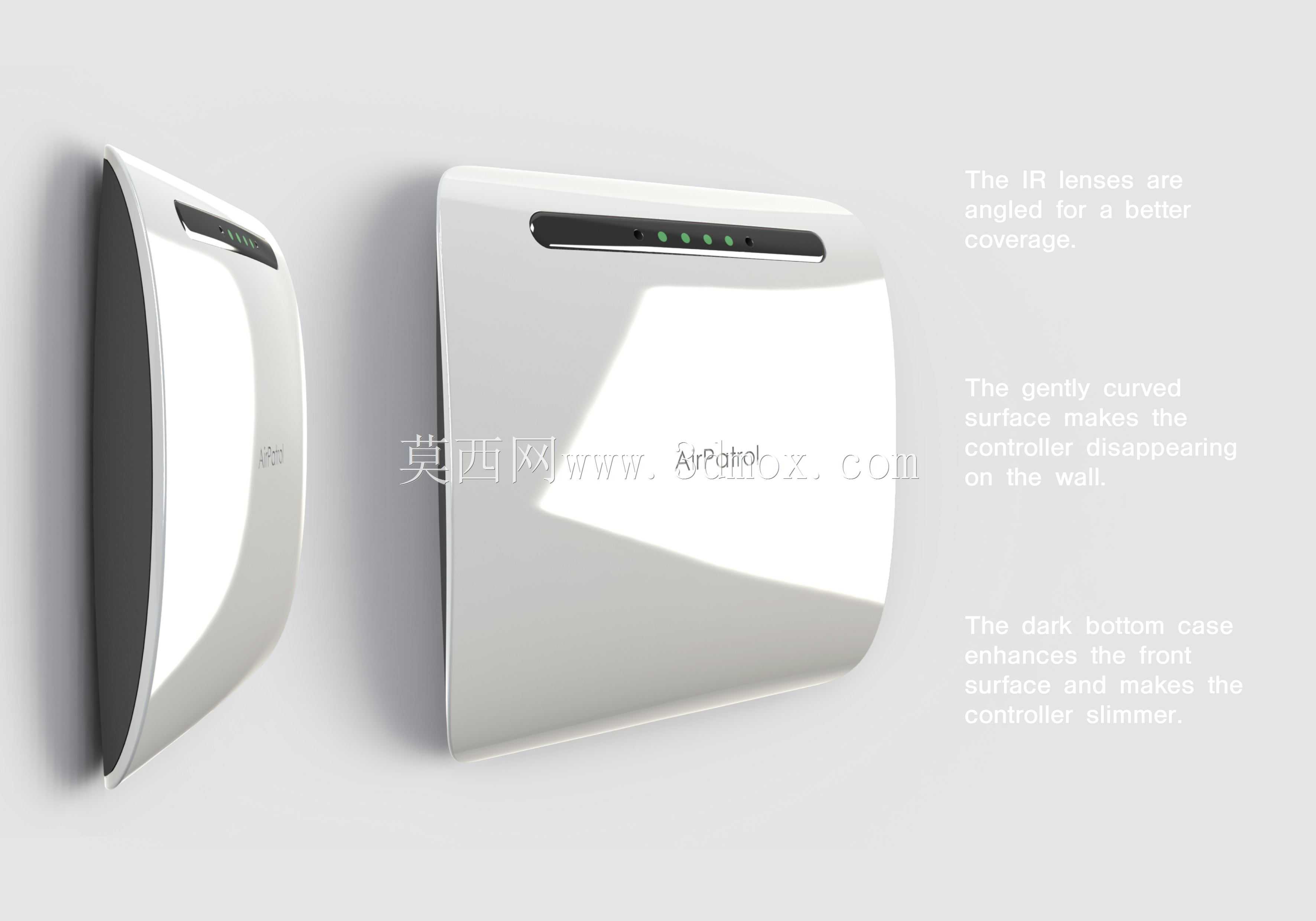

　　外形设计上采用大曲率连续曲面过渡，整个上壳没有尖锐的棱角，从墙面贴合处到操作面的过渡半径做了渐变处理，靠近墙面的边缘厚度收窄至2.3mm，视觉上能形成“嵌入墙面”的错觉，减少设备在墙面上的割裂感。下壳采用深色哑光材质，与浅色上壳形成视觉分层，从人站立的常规操作视角观察，深色底壳会处于视觉阴影区域，进一步弱化壳体的厚度感知，让整个控制器看起来更纤薄。

　　结构设计层面，上壳与底壳采用卡扣式连接，周边均匀布置8个隐藏式卡扣，卡扣的扣合量设计为1.2mm，既保证装配后的连接强度，避免日常触碰导致壳体松脱，也方便后期维护时的拆卸，不会在壳体表面留下螺丝孔等破坏外观的结构。操作区域的感应窗口布置在壳体左侧的斜切面上，这个角度刚好对应人站立操作时的视线与手指触碰角度，不需要刻意抬手或者调整视角就能完成触发操作，感应窗口的镜片与壳体曲面做了齐平处理，没有突出或者凹陷，避免日常擦拭时勾挂抹布，也减少灰尘在缝隙处的堆积。

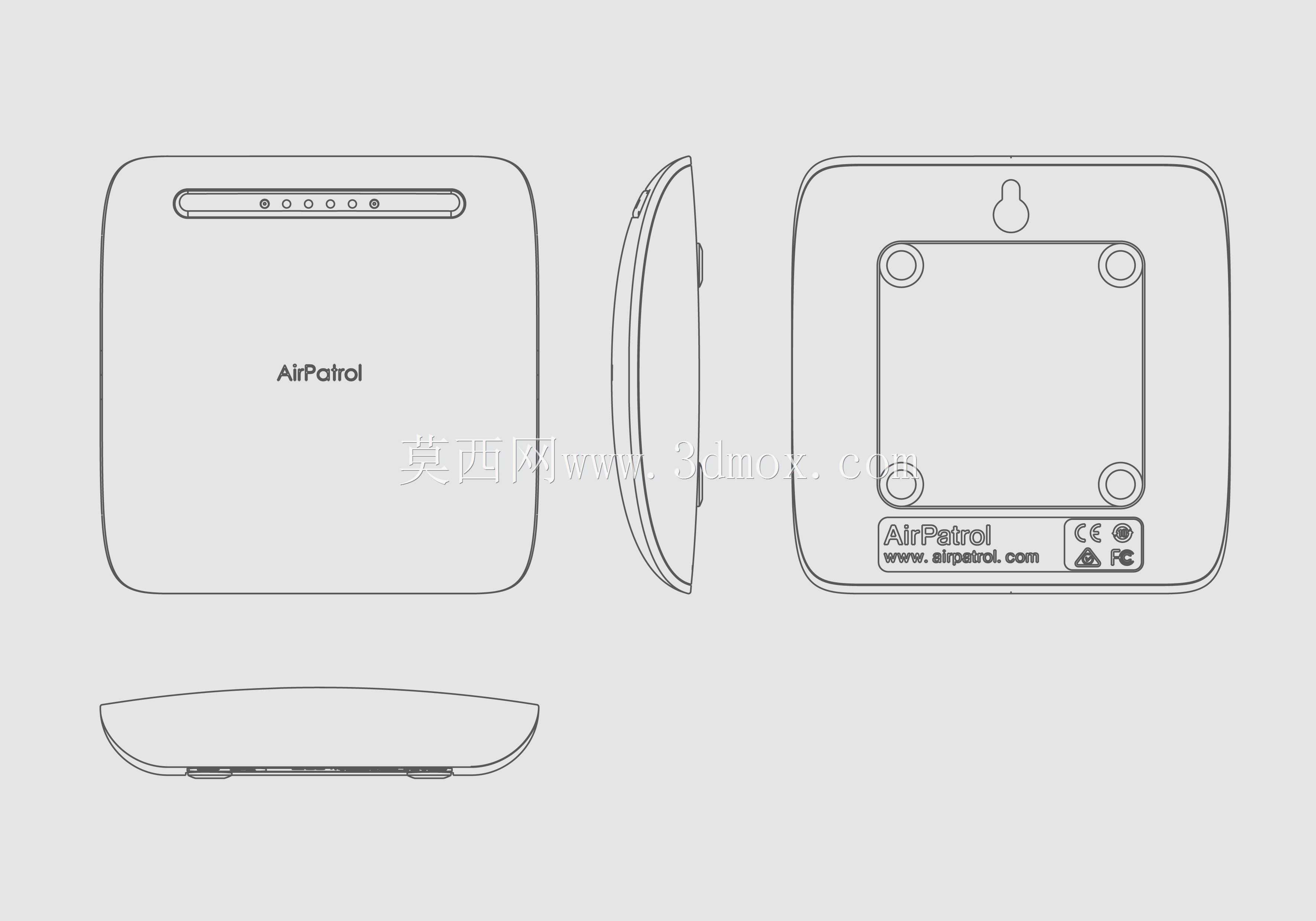

　　安装边界方面，这款控制器的整体外轮廓长度为120mm，宽度为60mm，壳体最厚处为18mm，适配标准的86型暗装接线盒安装，背部预留的接线空间深度为10mm，可以容纳常规的弱电接线端子与线材，不需要额外扩大墙面的开孔尺寸，替换原有传统墙面开关或者控制器时不需要重新处理墙面，降低现场安装的施工难度。壳体的曲面分型线沿着底壳与上壳的视觉分界线布置，分型面做了0.1mm的错位美工线，既可以遮盖注塑生产时的分型面毛刺，也能让上下壳的装配误差在视觉上被弱化，不会出现明显的断差影响外观质感。

　　从功能适配的角度，壳体内部预留了传感模块的安装柱，位置对应上壳的感应窗口区域，安装柱的高度做了公差补偿设计，可以适配不同厚度的感应电路板，避免电路板顶到上壳内表面导致外观面出现缩痕。内部的电池仓或者接线区域做了独立的隔层，与传感模块区域分开，避免接线时的线材挤压到传感元件影响检测精度。壳体表面采用细磨砂晒纹处理，反光度控制在15%以内，在室内灯光照射下不会产生明显的反光点，不管是近距离操作还是远距离观察，都不会因为反光影响视觉效果，同时磨砂表面不容易残留指纹，日常使用过程中不需要频繁擦拭打理。

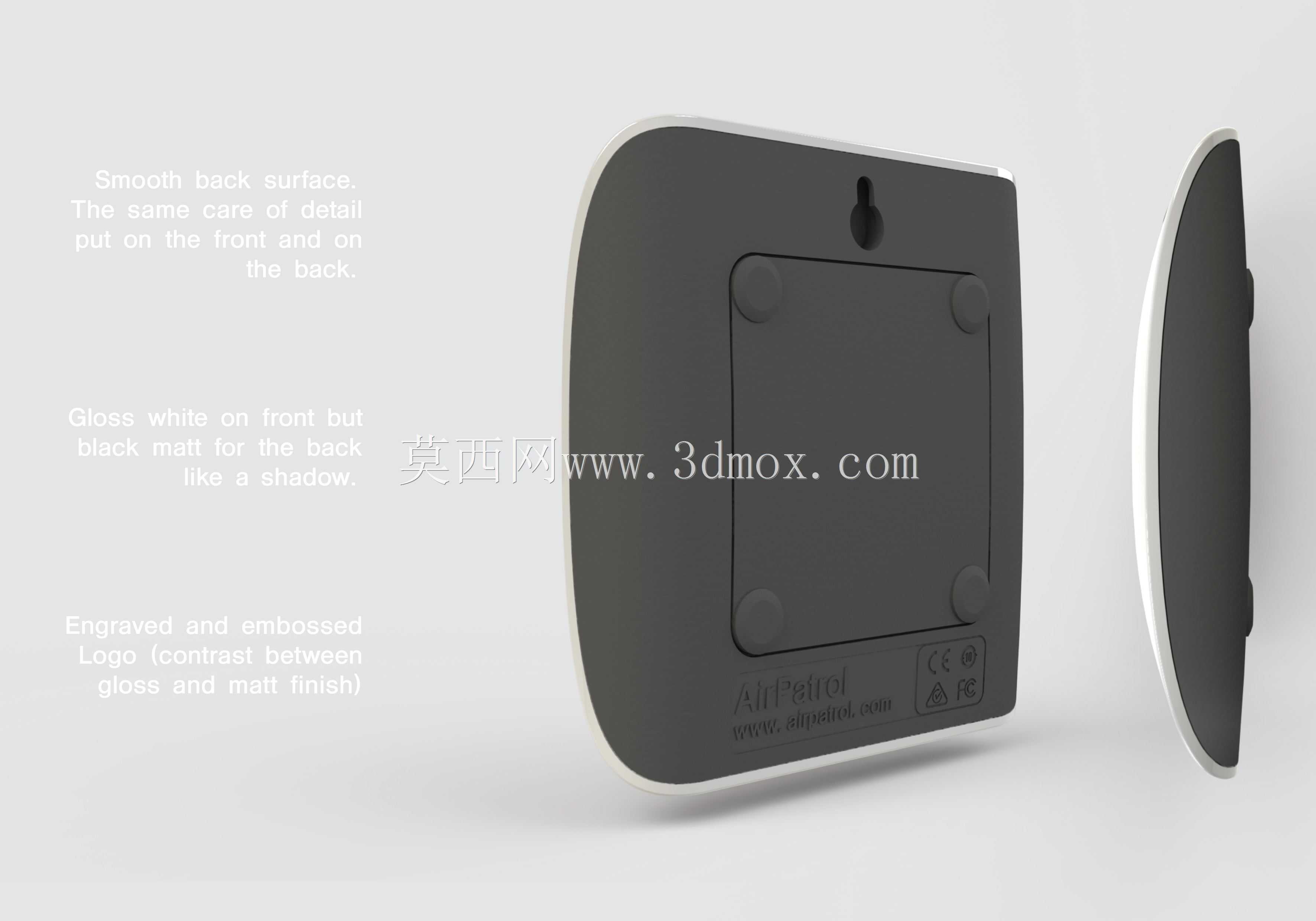

　　在实际选型适配时，这款壳体可以兼容红外传感、微波传感、触摸感应等多种不同的传感模块，内部的安装孔位做了通用化设计，只需要更换对应的电路板就可以实现不同的检测功能，不需要重新开模生产壳体，能有效降低系列化产品的开发成本。壁挂安装的固定方式采用背部挂扣加螺丝固定的双重结构，先将挂扣底座固定在墙面或者接线盒上，再将壳体对准挂扣推入即可完成初步固定，最后在底部拧入一颗隐藏式固定螺丝，就能避免壳体被轻易取下，兼顾安装效率与防盗防拆卸的需求。
