卡通风格Q版火箭造型创意摆件设计

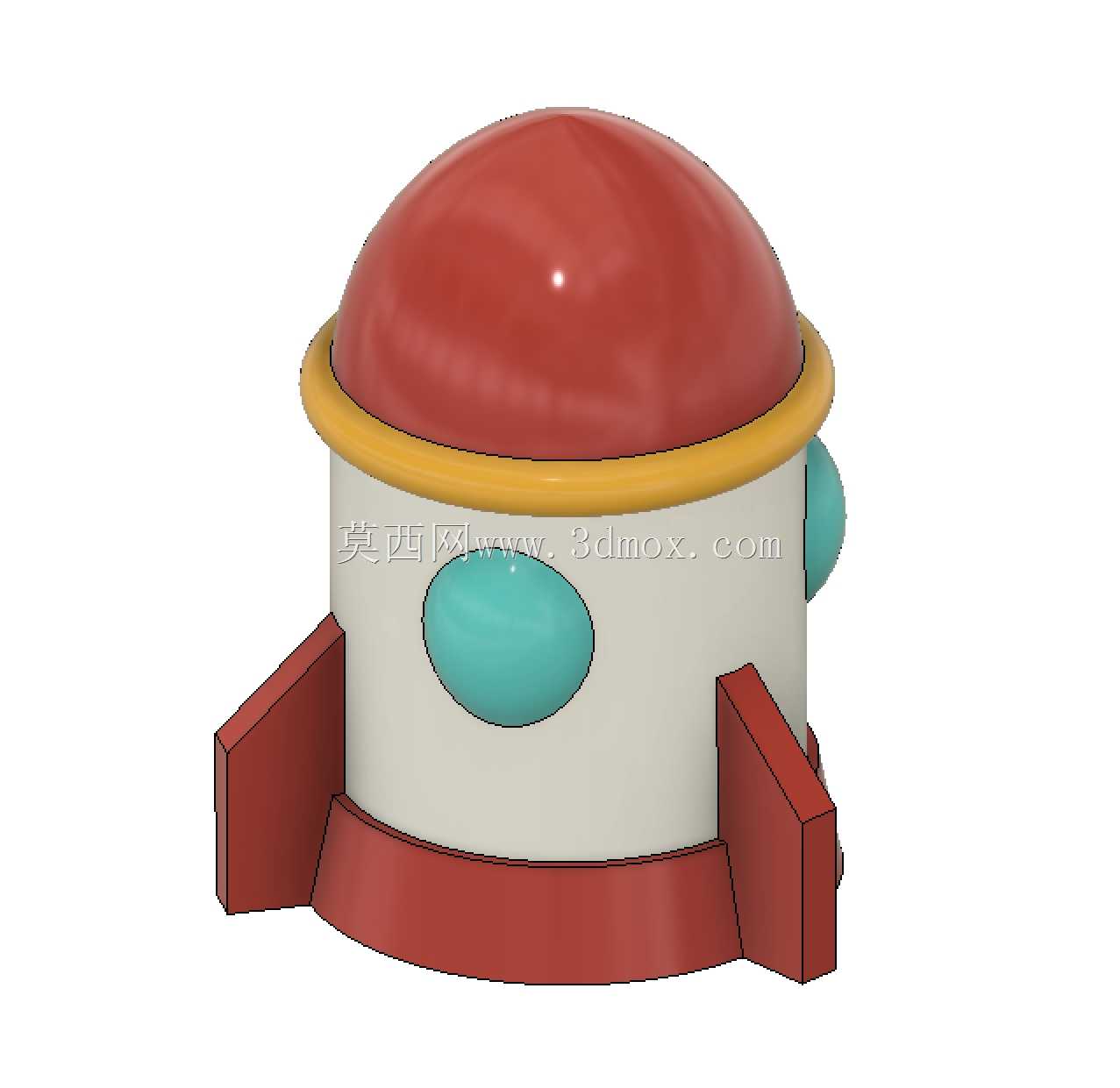

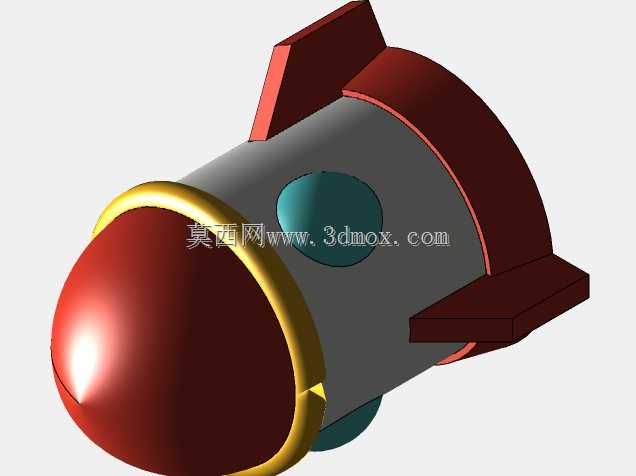

　　这款Q版火箭造型的三维设计，最初的构思来源于航天科普教具与桌面装饰摆件的双重需求，在做结构拆解的时候，首先要平衡卡通化外观与实际生产的工艺可行性，不能为了造型夸张忽略后续开模或者3D打印的落地性。整体造型做了圆润化处理，顶部的整流罩没有采用真实火箭的尖锐锥面，而是换成了大曲率的半球形弧面，一方面是适配低龄用户的使用安全，避免尖锐边角造成磕碰，另一方面大弧面在注塑生产时更容易走胶，减少表面缩痕的出现概率，弧面与筒身衔接处做了一圈环形凸台，既做了视觉上的色彩分件，也能作为上下壳体装配的定位止口，不需要额外增加定位柱就能保证装配同轴度，减少装配工序的调整时间。筒身部分采用等直径的圆柱结构，没有做真实火箭的级间段收窄设计，

　　主要是考虑到作为摆件的放置稳定性，等直径筒身的底部支撑面更大，放置在光滑桌面时不容易倾倒，筒身侧面的圆形凸起结构，没有做成真实火箭的舷窗通透结构，而是采用外凸的椭球面造型，一方面是强化卡通萌感，另一方面外凸结构在做表面喷涂分色时，可以直接靠曲面边界做遮罩，不需要额外制作喷涂治具，能降低小批量生产的加工成本。底部的尾翼采用对称式四片布局，每片尾翼都做了等厚度的直板结构，与底部的环形底座连为一体，尾翼的外边缘全部做了R2的圆角处理，没有直角锐边，环形底座的下表面做了0.5mm的内凹平面，实际放置时只有外圈环形边接触支撑面，即使支撑面有轻微不平整，也能保证放置平稳，不会出现晃动感。从实际应用场景来看，

　　这个造型既可以作为航天主题活动的周边文创产品，也能作为少儿科普的认知教具，还能作为桌面解压的装饰摆件，在做结构设计的时候，特意将所有分件都设计成了等壁厚结构，壁厚统一控制在2mm，不管是采用FDM3D打印还是注塑成型，都能保证冷却均匀，不会出现壁厚差异导致的变形问题。各个分件之间的装配采用卡扣式连接，没有设计螺丝柱，不需要额外的紧固件就能完成组装，用户拿到散件可以自行拼装，也能作为简单的拼装玩具使用。在做外形尺寸规划的时候，整体高度控制在120mm左右，最大直径控制在80mm，这个尺寸刚好可以放在普通办公桌的显示器旁，不会占用过多桌面空间，也不会因为尺寸太小显得不够醒目。筒身内部预留了直径50mm的中空腔体，如果有功能拓展需求，

　　可以在腔体内部放置小型发光模块或者香薰模块，不需要改动外部造型就能实现功能升级，中空结构也能减轻整体重量，降低材料消耗。在曲面建模阶段，所有的曲面过渡都做了G2连续处理，没有出现曲面褶皱或者曲率突变的情况，不管是做渲染展示还是实际加工，表面都能获得顺滑的质感，尾翼与筒身、底座的衔接处都做了R3的过渡圆角，避免应力集中，即使是采用PLA材料3D打印，也不容易在衔接处出现断裂问题。考虑到作为玩具使用的场景，所有的分件尺寸都做了防吞咽设计，最小的分件尺寸也大于40mm，符合玩具安全的尺寸要求，不需要额外做小零件警示。在做色彩分区的时候，每个色彩区域都对应独立的分件，不需要在同一个零件上做多次喷涂，比如顶部整流罩为独立分件、环形装饰圈为独立分件、筒身为独立分件、舷窗凸起为独立分件、尾翼与底座为独立分件，生产时可以直接采用不同颜色的原料注塑，省去后续喷涂工序，进一步压缩生产成本。如果是作为3D打印的创客模型，这种分件设计也方便用户更换不同颜色的耗材打印，获得更好的视觉效果。整个造型没有设计复杂的内部机构，所有结构都外露可见，对于三维建模初学者来说，也可以作为曲面建模的练习案例，通过拆分各个基础曲面，掌握旋转、拉伸、倒圆角等基础建模命令的实际应用，理解从概念草图到落地生产的结构设计思路，避免建模时只考虑外观效果忽略工艺可行性的常见问题。
