300毫米规格晶圆传输载具FOUP结构设计

　　在半导体前道晶圆制造产线中，晶圆在不同工艺工位间的转运、暂存环节，对承载容器的洁净度、定位精度、结构兼容性有着极为严苛的要求，300毫米规格FOUP正是适配12英寸晶圆制程的核心承载部件，其结构设计直接影响晶圆转运过程的良率与产线运行效率。从实际产线应用场景来看，该类载具需要适配产线中AMHS自动物料搬运系统的抓取接口、工艺设备的装载端口对接结构，同时要在内部维持符合Class1级别的洁净微环境，避免晶圆在流转过程中受到颗粒污染、机械剐蹭或是温湿度波动带来的工艺影响。

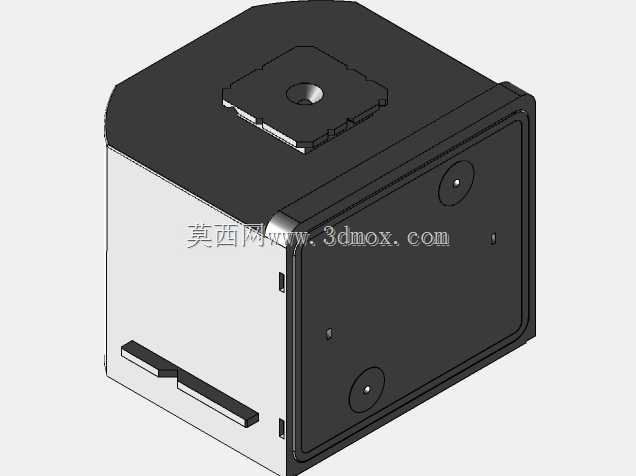

　　该载具的主体采用封闭式盒体结构，顶部设置标准化的设备抓取定位凸台，凸台中心的定位孔与搬运机械手的定位销精准配合，保证搬运过程中载具的位置偏差控制在产线允许的公差范围内，避免出现掉片、对接偏移等生产事故。载具正面为可开合的密封门结构，门体与盒体结合处设置连续的密封结构，当门体闭合锁紧后，盒体内部形成与外部环境隔离的密闭空间，配合盒体上设置的气体吹扫接口，可向内部充入洁净氮气或是干燥洁净空气，维持内部的低湿、低氧、低颗粒浓度环境，满足晶圆在不同工艺环节间暂存的环境要求。

　　从内部结构设计来看，盒体内侧对称设置多组晶圆支撑卡槽，每道卡槽的间距、支撑角度都经过严格计算，300毫米晶圆放入后，仅边缘与卡槽的支撑点接触，晶圆有效工艺面完全悬空，避免接触带来的颗粒污染与表面划伤；卡槽的定位台阶可保证每片晶圆的放置位置偏差控制在极小范围内，配合工艺设备的取片机械手定位精度，可实现晶圆的精准取放，不会出现取片偏位、碰片等问题。盒体侧面设置的定位销孔与锁紧接口，可与设备装载端口的定位机构快速对接，当载具放置到Load Port上后，定位销首先插入载具的定位孔完成初定位，随后锁紧机构将载具牢牢固定在端口上，再驱动门体开启机构完成开门动作，整个对接过程无需人工干预，完全适配自动化产线的无人化运行需求。

　　在外形尺寸与安装边界设计上，该载具严格遵循半导体制程的相关行业标准，整体外部轮廓尺寸、各接口的位置尺寸、抓取位的承重结构都完全适配现有主流300毫米晶圆产线的设备兼容要求，可直接在不同品牌的工艺设备、搬运系统间通用，无需额外的转接结构。载具的边角位置做了圆弧过渡处理，一方面减少搬运过程中边角磕碰带来的颗粒产生，另一方面也避免尖锐边角对操作人员或是设备密封件造成损伤。盒体底部设置的导向结构，可在载具放置到暂存架、装载端口时起到导向导入作用，即使存在一定的放置位置偏差，也可通过导向斜面滑入正确的定位位置，降低设备对接的故障率。

　　从结构强度设计角度，载具主体采用低析出、高刚性的工程塑料材质，整体壁厚经过仿真优化，在满足整体承重要求（满载25片300毫米晶圆的总重量）的前提下，尽可能降低自身重量，减少搬运系统的负载，同时保证在长期反复使用、多次清洗烘干的工况下，不会出现形变、尺寸超差等问题。门体上设置的多点锁紧结构，可保证门体与盒体结合面的压力均匀分布，避免局部密封不严导致的外部洁净环境侵入，同时锁紧机构的操作力经过优化，无论是自动开关门机构还是人工应急操作，都可顺畅完成锁紧与解锁动作，不会出现卡滞问题。载具上设置的RFID标签安装位，可内置晶圆批次信息载码体，产线设备可通过读取标签信息自动识别载具内的晶圆批次、工艺路线等数据，实现全流程的生产追溯，适配智能制造产线的信息化管理需求。

　　在实际使用过程中，该类载具需要反复经历晶圆装载、设备对接、氮气吹扫、搬运传输、晶圆卸载、清洗烘干等循环流程，因此结构设计上充分考虑了长期使用的耐磨性，所有与设备接触的定位面、抓取面都做了局部加厚或是耐磨处理，减少反复摩擦带来的颗粒产生与尺寸磨损，延长载具的使用寿命。内部卡槽的支撑点采用圆弧面设计，与晶圆边缘接触时为线接触而非面接触，最大程度减少接触面积，降低颗粒附着在晶圆表面的概率，同时支撑点的位置避开晶圆边缘的工艺无效区，即使存在轻微的接触痕迹，也不会影响晶圆的有效工艺区域。
