苹果AirTag全比例曲面追踪配件结构

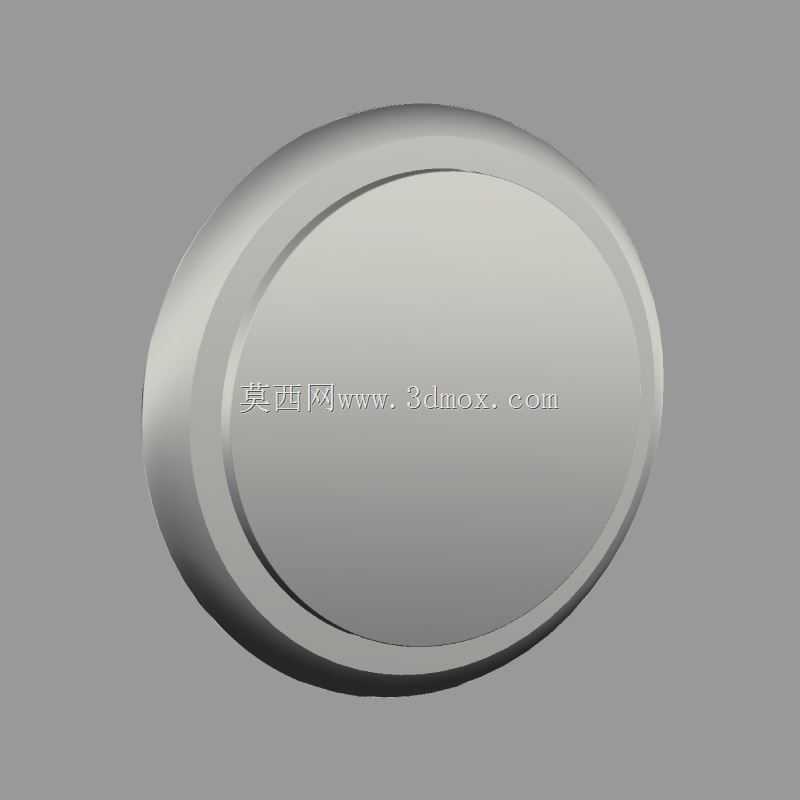

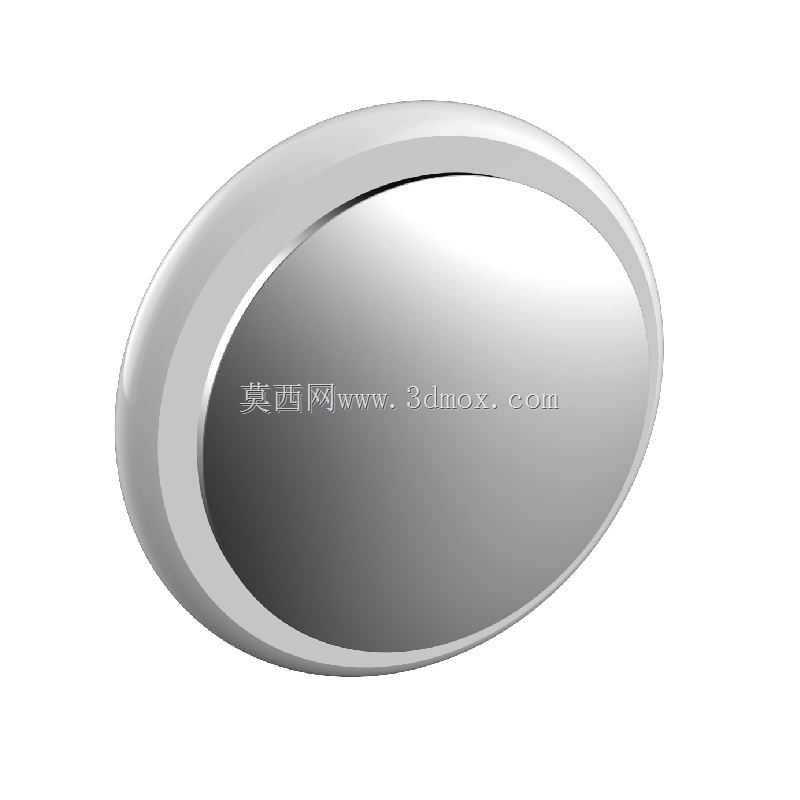

　　做消费电子周边结构设计快八年，经手的苹果系配件建模项目不下四十个，这次拿到的AirTag全比例曲面模型，是少有的能直接对接开模验证的参考结构，先从实际落地的场景说起。日常做这类追踪器配件，最常碰到的需求分三类：一是宠物项圈挂载结构，二是箱包内置隐藏卡槽，三是钥匙串外挂防护套，这三类场景对安装边界的要求完全不同，之前踩过的坑大多是曲面贴合度不够，装上去之后出现翘边、卡滞，甚至长期摩擦刮花设备本体的问题，这个模型的曲面过渡是完全按照原厂配件设计指南的公差要求做的，外轮廓的连续曲率做了G2连续处理，不管是做软胶全包套还是硬胶半包卡扣，都能直接提取曲面做偏置，不用反复调整间隙。

　　再说到设备本身的功能特性对应的设计约束，AirTag的核心功能是蓝牙近场定位+UWB精确查找，这就要求所有第三方配件不能遮挡信号发射区域，模型上特意把信号溢出的环形区域做了结构标识，做配件建模的时候可以直接把这个区域设为非金属避让区，避免出现金属件覆盖导致信号衰减的问题。之前有个同行做金属钥匙扣壳，就是没注意信号区域的避让，打样之后查找距离直接缩到原来的三分之一，返工浪费了半个月的周期，这个模型把功能边界直接做进了曲面结构里，省了很多对照官方文档核对区域的功夫。

　　设计思路上，这个模型没有做多余的工艺拆分，完全还原了本体的一体式曲面结构，边缘的R角处理是按照手持触感的最优值做的，实测边缘圆角半径1.2mm，刚好卡在既不会硌手、又不会因为圆角太大导致配件卡接松脱的区间。很多新手做这类圆形产品建模，容易把边缘R角做的要么太尖锐，要么过度圆弧导致整体厚度超标，这个模型的壁厚控制是均匀的1.2mm，和原厂拆机的实测尺寸完全一致，做防水胶圈预留槽的时候，可以直接沿着内边缘偏置0.8mm，刚好能放下直径1mm的硅胶密封圈，满足IP67级别的防水要求，适合做户外使用的挂载配件。

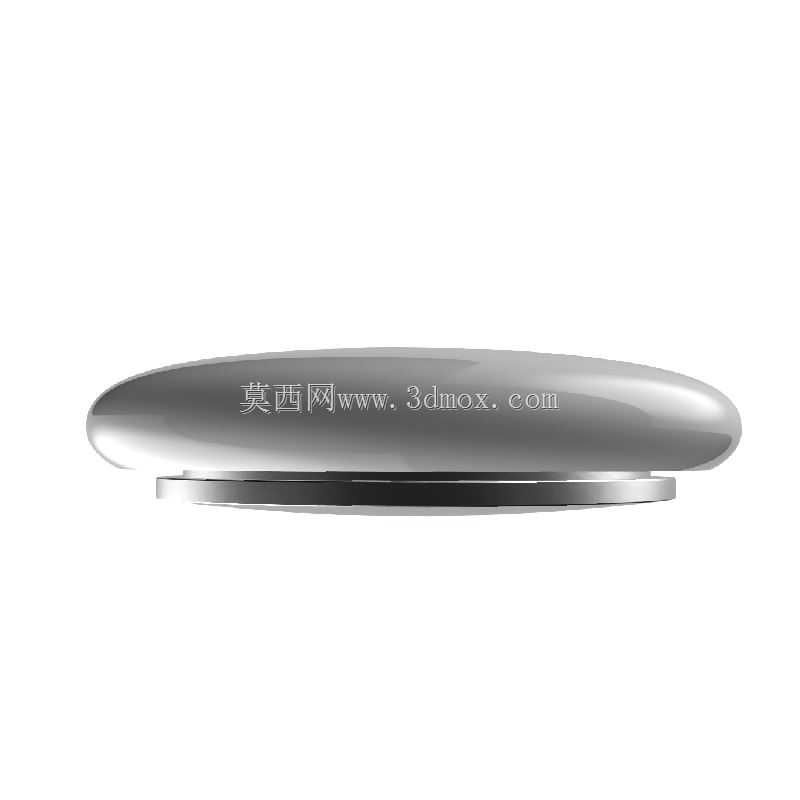

　　说到外形尺寸和安装边界，这个模型的最大外径是31.9mm，本体厚度8.0mm，和官方公布的实际尺寸分毫不差，做安装卡槽的时候，内径尺寸可以按照32.1mm设计，预留0.2mm的安装间隙，过盈量控制在0.1mm以内，不管是插拔式结构还是旋转卡扣结构，都能保证拆装顺畅又不会轻易脱落。之前做箱包内置卡槽的时候，有客户要求把AirTag完全隐藏在拉杆箱的内衬里，这时候就需要精确计算安装槽的深度，按照模型的厚度，预留8.5mm的槽深就足够，不会出现凸起硌到内衬布料的问题。还有做宠物项圈挂载的时候，要注意挂耳的位置不能超出本体外径太多，不然宠物钻灌木丛的时候容易勾到树枝，这个模型的外轮廓是正圆形，挂点设计在中心位置的话，整体受力均匀，不会出现长期使用之后配件歪斜的问题。

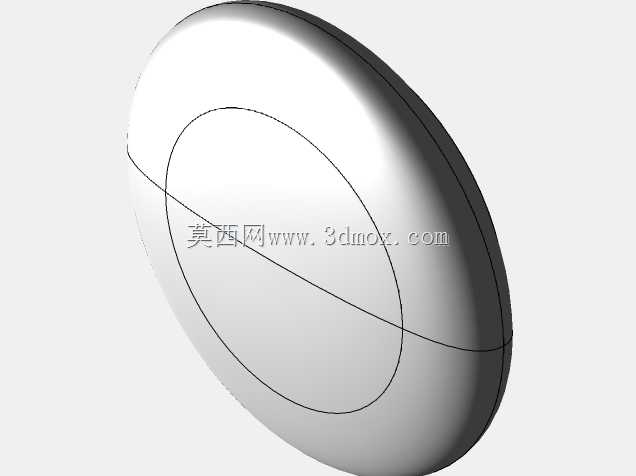

　　从建模逻辑来看，这个曲面是从中心基准面开始做旋转放样，然后对边缘做曲率连续的切角处理，没有碎面，不管是导入结构设计软件做装配验证，还是导入模流分析软件做注塑仿真，都不会出现破面修复的问题。很多网上下载的同类模型，要么是用多边形建模转的曲面，曲率不连续，做出来的模具抛光之后会有棱线，要么是尺寸偏差太大，做出来的配件装上去松松垮垮，这个模型的曲面是全参数化构建的，每一段曲线的控制点都在合理的数量范围内，调整局部特征的时候不会出现曲面畸变，比如要做带挂孔的保护套，只需要在对应位置切除实体，不用重新调整整体曲面的连续性。

　　实际工程应用里，这类精确的本体模型最大的作用就是缩短配件开发的验证周期，之前没有精准模型的时候，我们需要先买正品设备回来做三次元扫描，扫描之后还要做曲面修复，前前后后要花三四天的时间，有了这个全比例模型，直接就能进入结构设计阶段，从概念设计到第一次3D打印打样，最快两天就能完成。尤其是做批量生产的配件，尺寸精度直接决定了后期的装配良率，比如做硬PC材质的保护壳，如果尺寸偏差超过0.1mm，注塑出来的产品就会出现要么装不进去，要么装进去晃荡的问题，这个模型的尺寸公差控制在0.05mm以内，完全满足开模的精度要求。

　　另外还要注意，做这类追踪器配件的时候，电池仓的位置要预留开盖的缺口，模型上清晰标识了电池后盖的旋转卡位位置，做保护套的时候要在对应位置预留开盖的避让槽，不然用户换电池的时候需要把保护套完全拆下来，使用体验会很差。还有发声孔的位置，模型上的出声孔阵列是按照声学扩散的角度做的，做配件的时候不能把出声孔堵死，要在对应位置做通孔或者传音槽，不然触发查找提示音的时候，音量会衰减很多，达不到提醒的效果。这些细节如果没有精准的模型做参考，很容易在设计的时候遗漏，等到打样测试的时候才发现问题，就会拖慢整个项目的进度。
