沉头十字槽机螺钉参数化三维数模

　　沉头螺钉作为机械装配领域应用最广泛的可拆卸紧固件之一，在各类设备的结构连接场景中承担着核心的紧固作用，从消费电子的外壳装配、仪器仪表的面板固定，到工业设备的钣金拼接、工装夹具的组件锁紧，几乎所有需要实现平整连接面的装配场景，都能看到这类紧固件的身影。这类螺钉最突出的应用优势，就是安装完成后螺钉头部可以完全沉入被连接件的沉孔内，不会在连接表面形成凸起结构，既能够避免突出的头部对设备外观、后续装配造成干涉，也能减少设备运行过程中突出部件剐蹭操作人员、管线的安全隐患，尤其适合对安装面平整度有明确要求的外观件、滑移部件、密封面板类结构的连接作业。

　　从功能特性来看，这款沉头螺钉采用十字槽驱动结构，相比一字槽结构拥有更好的对中性，装配时批头不容易从槽内滑脱，能够传递更大的拧紧扭矩，同时十字槽的槽型磨损更均匀，多次拆装后槽型损坏的概率更低，适合需要反复拆装维护的装配场景。螺钉的螺纹部分采用普通公制三角螺纹，牙型角60度，螺纹升角经过优化设计，既保证了足够的连接自锁性能，在常规振动工况下不容易出现松脱，也能控制拧紧过程中的阻力，降低装配时的劳动强度。头部的沉头锥面采用90度标准锥角，能够和被连接件上加工的90度沉孔完美贴合，拧紧过程中锥面会自动形成定心效果，不需要额外的定位结构就能保证螺钉安装后和安装面垂直，避免因为螺钉倾斜导致的螺纹受力不均、连接强度下降问题。

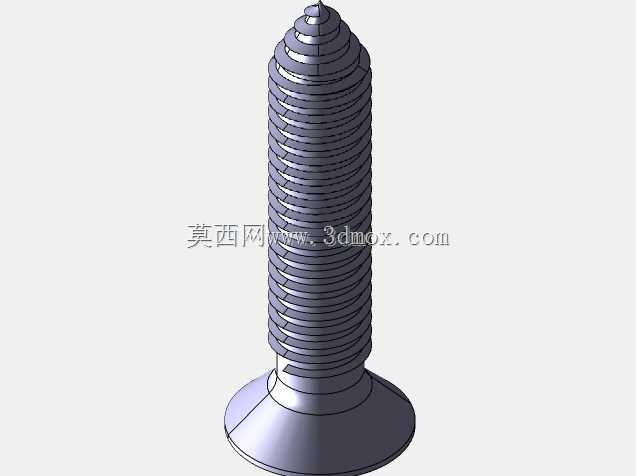

　　在设计思路上，这款数模采用参数化建模逻辑搭建，所有结构尺寸都通过全局参数进行关联控制，螺纹大径、螺距、螺杆长度、头部直径、沉头锥角、槽深槽宽等核心尺寸都可以通过修改参数快速调整，不需要重新绘制草图就能生成不同规格的沉头螺钉模型，能够大幅提升结构设计阶段的标准件选型效率。建模过程中螺纹部分采用真实的螺旋扫描特征生成，而不是用贴图或者简化圆柱代替，能够完整还原螺纹牙型的真实轮廓，在做干涉检查、装配仿真、有限元受力分析的时候，可以获得更贴近真实工况的计算结果，避免因为模型简化导致的分析误差。头部的十字槽也严格按照对应槽号的标准尺寸绘制，槽口的边缘做了符合加工工艺的微小倒角，还原实际冷镦加工后的零件形态，不会出现尖锐直角这类不符合实际加工工艺的结构。

　　从安装边界和尺寸适配的角度来说，这类沉头螺钉在选型装配时，首先需要匹配被连接件的总厚度来选择合适的螺杆长度，保证拧紧后螺纹的有效啮合长度能够达到螺纹大径的0.8到1.2倍，既避免因为啮合长度不足导致的螺纹滑牙、连接强度不够，也不会因为螺杆过长导致螺纹顶到对面的零件结构造成干涉。被连接件上需要提前加工对应规格的沉孔，沉孔的直径要比螺钉头部直径大0.2到0.5毫米，给安装时的位置偏差留出足够的调整余量，沉孔的深度要保证螺钉头部沉入后低于安装面0.1到0.3毫米，避免因为沉孔深度不足导致头部突出。如果是连接不同材质的零件，比如金属件和塑料件连接，还需要在塑料件一侧设计对应的螺纹底孔或者预埋铜螺母，避免直接在塑料件上攻丝导致多次拆装后螺纹损坏。另外在装配扭矩的控制上，不同规格、不同强度等级的螺钉都有对应的推荐拧紧扭矩，装配时需要用扭矩螺丝刀或者定扭矩电批按照参数拧紧，避免扭矩过大导致螺钉断裂、螺纹滑牙，或者扭矩不足导致连接松动。

　　在实际的设备运维场景中，这类沉头螺钉因为头部沉入安装面的特性，不容易积累灰尘、油污，清洁维护更加方便，在食品加工设备、医疗设备这类对卫生清洁有要求的场景中，平整的安装面也不容易残留物料残渣，能够更好地满足卫生级装配要求。同时因为头部没有突出结构，在有相对滑移的部件连接中，比如直线导轨的挡块、滑移工作台的限位块，不会因为螺钉头突出影响部件的正常滑移行程，也减少了滑移过程中碰撞螺钉头导致的部件移位、结构损坏问题。
