带密封保持架深沟球轴承结构设计

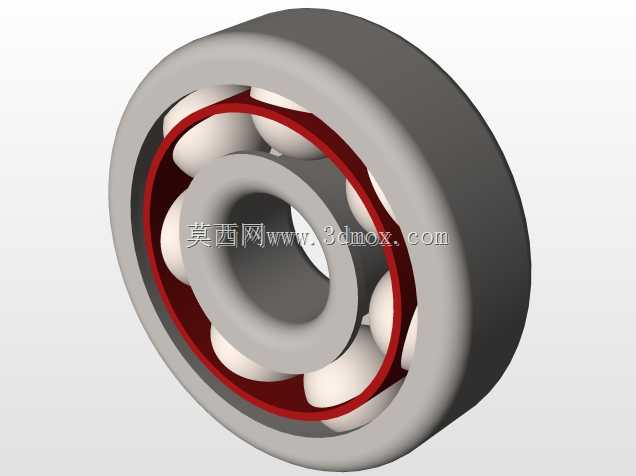

　　在各类回转传动结构的设计选型中，深沟球轴承是应用覆盖范围最广的支承类零部件，从民用家电的电机转子支承，到工业输送线的辊筒转动副，再到中小型机床的主轴辅助支承，几乎所有存在连续回转需求的机械结构中，都能见到这类轴承的应用。本次建模的带红色密封保持架的深沟球轴承，在常规开式轴承的结构基础上优化了保持架与密封结构的配合逻辑，能够更好地适配多粉尘、存在少量润滑脂飞溅的工业作业场景。

　　从实际使用的功能特性来看，这类轴承主要承担径向载荷的支承作用，同时也可承受一定比例的双向轴向载荷，当设备的回转副存在少量轴系窜动时，轴承内部的滚动体可在滚道内自动调整接触位置，避免出现局部应力集中导致的早期点蚀失效。模型中红色的保持架采用浪形冲压结构设计，兜孔与钢球的间隙控制在合理范围，既能够保证钢球在运转过程中均匀分隔，避免相邻滚动体直接接触产生额外摩擦损耗，又不会因为间隙过小导致滚动体卡滞，在高速回转工况下能够有效降低保持架与滚动体之间的滑动摩擦。

　　建模过程中首先确定的是轴承的核心安装边界尺寸，内圈的内径尺寸直接与设备的传动轴配合，配合公差通常选取基孔制的过渡配合，保证轴转动时内圈能够与轴同步回转，不会出现相对打滑磨损内圈配合面；外圈的外径尺寸与轴承座的安装孔配合，多采用基轴制的间隙或者过渡配合，方便装配过程中轴承的压装，同时在设备需要定期维护更换轴承时，能够快速拆卸而不会损伤轴承座的安装基面。轴承的宽度尺寸需要匹配安装位置的轴向空间，两侧的密封结构突出内圈端面的尺寸经过反复校核，不会与轴上的挡圈、端盖等相邻零件产生运动干涉。

　　设计思路上优先考虑了轴承的装配工艺性，内圈、外圈、滚动体、保持架四个核心零件的建模都遵循实际加工的工艺逻辑，内圈和外圈的滚道曲率半径略大于钢球的半径，保证钢球与滚道之间是点接触状态，降低运转时的接触应力，同时滚道的边缘做了微小的倒角处理，避免热处理后出现应力集中导致的滚道边缘崩裂。保持架的建模还原了实际冲压件的壁厚均匀特性，每个兜孔的位置度公差在模型中通过阵列约束保证一致性，模拟实际生产中保持架冲压成型后钢球能够顺利装入兜孔，装配后钢球不会从兜孔中脱落。

　　在实际设备的应用中，这类带保持架的深沟球轴承不需要额外添加复杂的润滑密封结构，保持架本身可以存储一定量的润滑脂，在长期运转过程中缓慢释放到滚道与钢球的接触表面，减少维护时的润滑脂加注频率。模型的结构细节还原了轴承的倒角、退刀槽等工艺特征，内圈和外圈的端面都做了平面度的约束模拟，保证装配时轴承端面与轴肩、轴承座端面能够紧密贴合，不会出现倾斜导致的轴系回转精度下降。对于做设备传动结构设计的工程师来说，这个模型可以直接套用在轴系装配的三维布局中，提前校核轴承安装位置的空间尺寸，避免后续详细设计时出现轴承与周边零件的干涉问题，也可以作为同类型轴承选型时的结构参考，直观了解内部滚动体与保持架的排布逻辑，根据实际载荷需求调整轴承的尺寸参数，匹配不同工况下的回转支承需求。
