四缸发动机排气歧管结构设计

　　排气歧管作为内燃机进排气系统的核心承压部件，其结构设计直接决定发动机的排气效率、各缸排气均匀性与整机动力输出表现，在乘用车、商用车、工程机械用四缸往复式内燃机上均有广泛应用。该部件安装于发动机缸盖排气侧，核心作用是将各燃烧室做功后排出的高温高压废气，按各缸点火顺序有序汇集后输送至三元催化器、排气消声器总成，完成后续尾气处理与降噪流程。

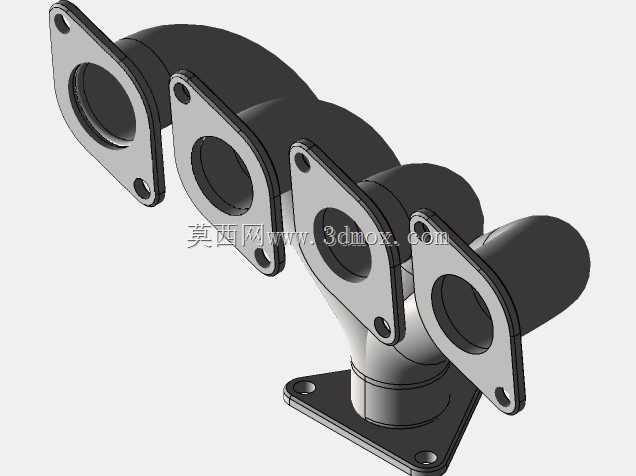

　　从实际工程应用场景来看，这类四缸等长趋势设计的排气歧管，多用于1.5L-2.5L排量的自然吸气或低增压汽油发动机，适配家用轿车、城市SUV、轻型载货车辆等常见动力配置，也可通用在小型工程机械、固定式发电机组的同排量动力单元上。设计过程中首先要匹配缸盖排气口的安装定位边界，法兰端的四个进气接口位置度公差需控制在0.1mm以内，保证与缸盖排气道完全对齐，避免出现排气干涉、接口漏气的问题；法兰面采用平面度0.05mm的精加工要求，配合耐高温金属密封垫片，可承受800℃以上的持续排气高温，杜绝长期高温工况下的密封失效风险。

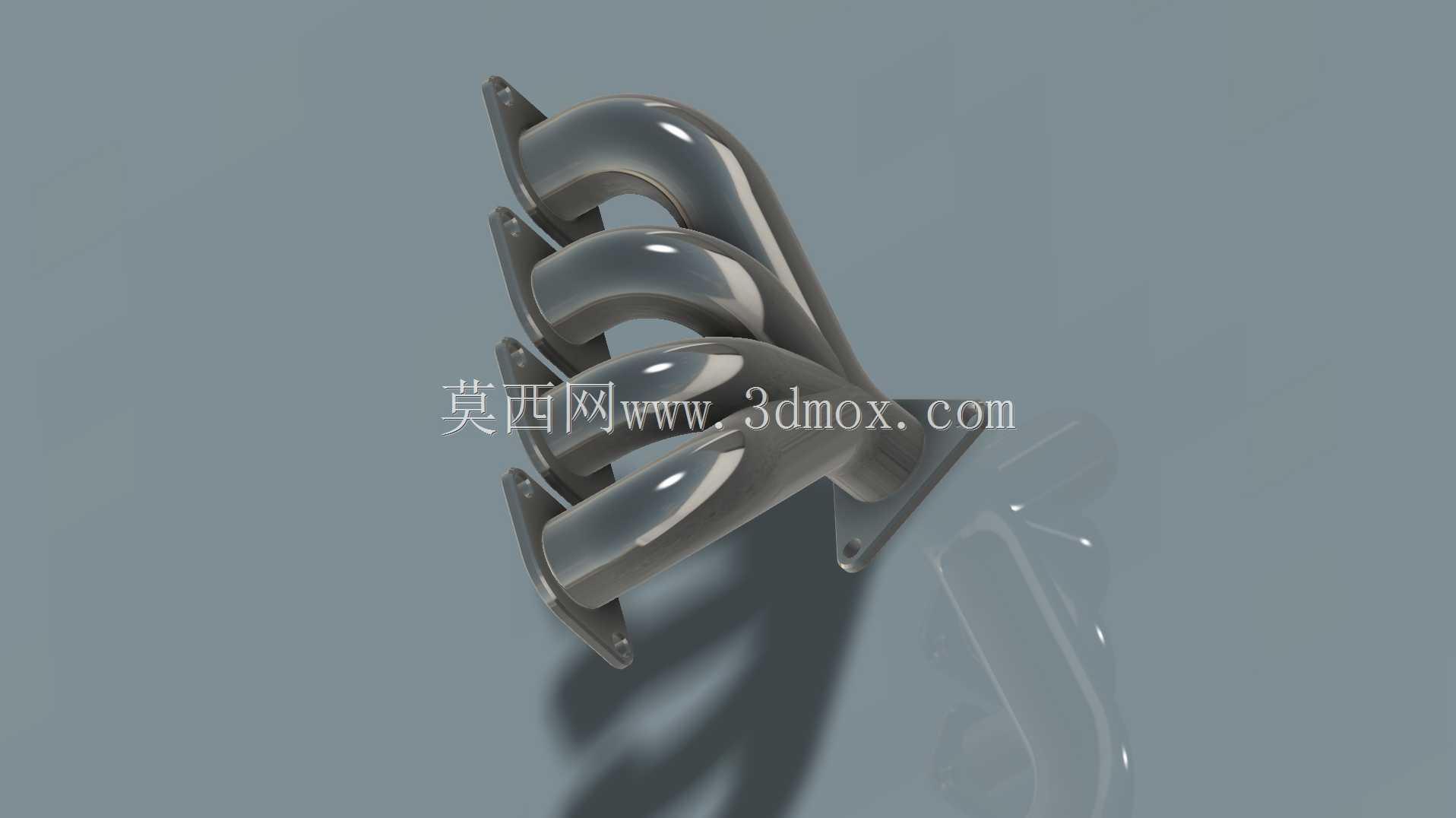

　　管路结构设计上采用四支独立弯管逐步汇流的布局，每段管路的弯曲半径、流通截面经过流场仿真优化，尽量降低各缸排气的相互干扰，避免出现排气倒灌、扫气不充分的问题，有效提升各缸的充气效率。弯管部分采用大曲率顺滑过渡，没有直角突变结构，可大幅降低排气阻力，减少泵气损失，对提升发动机中低转速区间的扭矩输出有明显帮助。歧管本体的壁厚设计兼顾结构强度与热容量需求，管壁厚度均匀控制在3-4mm区间，既可以承受排气脉冲带来的交变应力，避免长期使用后出现开裂、变形问题，也能控制整体重量，降低发动机总成的附属质量。

　　安装边界方面，法兰端预留的螺栓孔位置完全匹配主流四缸发动机缸盖的安装孔位，汇流出口端的接口尺寸适配常规三元催化器的入口连接标准，可直接对接下游排气系统部件，无需额外制作转接结构。歧管上预留的传感器安装凸台，可直接安装氧传感器、排气温度传感器等检测元件，满足发动机电控系统的排气参数采集需求。整体结构经过热应力仿真校核，在发动机全负荷工况的持续高温下，热变形量控制在允许范围内，不会对缸盖连接面产生额外的附加应力，同时管路的固定支架位置经过模态优化，可规避发动机常用转速区间的共振问题，降低排气系统的振动噪声。

　　从建模细节来看，所有管路的内壁面做了顺滑处理，没有建模残留的台阶、棱角，可真实反映实际铸造或弯管加工后的内壁状态，用于流场仿真分析时能获得更贴近实际的排气流动数据；法兰与管路的连接位置做了圆弧过渡加强，避免应力集中导致的结构断裂问题，完全符合实际零部件的加工工艺要求，可直接用于后续的工艺编制、样件试制与性能测试环节。
