四足仿生机器狗机械结构设计

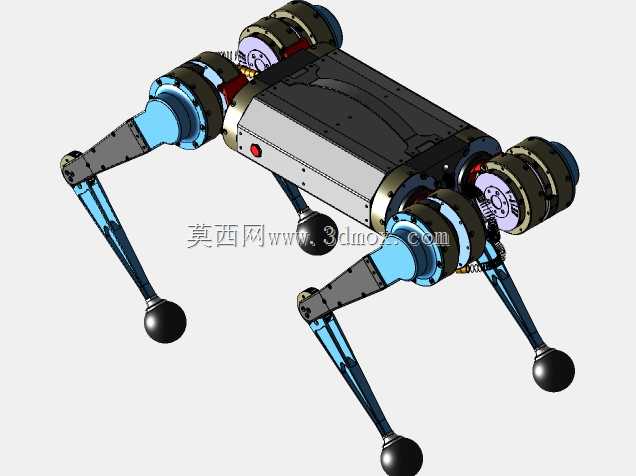

　　这款四足仿生移动平台的结构设计，核心围绕非结构化地形的通行需求展开，区别于轮式、履带式移动设备对平整硬化路面的依赖，足式结构的落脚点离散特性，让它能在工业巡检场景里跨越管线、台阶、碎石路面这类常规移动设备无法通行的区域。从结构布局来看，整机采用对称式躯干设计，四条腿的关节构型完全一致，单腿设置三个转动自由度，髋部两个正交布置的回转关节分别负责腿部的前后摆动与侧摆，膝关节处的回转关节负责小腿的收放，三个关节的驱动模组全部集成在髋部位置，通过连杆结构将动力传递至膝关节，尽可能降低腿部运动部分的惯量，提升动态行走时的响应速度。躯干部分采用框架式承载结构，内部预留了充足的安装空间，可以根据不同应用场景搭载对应的功能模块，

　　比如面向电力巡检场景时可加装红外热像仪、局放检测传感器，面向厂区安防场景时可搭载可见光摄像头、气体检测模组，面向特种作业场景时也可加装小型机械作业臂完成简单操作任务。关节驱动部分采用一体化的回转驱动模组，模组内部集成了伺服电机、谐波减速器与力矩反馈元件，关节输出端的密封结构可以满足户外复杂环境下的防护需求，避免粉尘、水汽进入传动部件影响使用寿命。腿部杆件采用镂空式轻量化设计，在保证结构强度满足动态行走冲击载荷的前提下，尽可能降低杆件自重，杆件之间的连接关节采用高精度深沟球轴承作为回转支撑，减小关节运动间隙，提升足端位置控制精度。足端采用球形橡胶接触头，一方面可以增大与地面的接触摩擦力，避免行走过程中出现打滑，

　　另一方面球形结构可以让足端在任意角度接触地面时都能保持稳定的支撑面，不需要额外调整足端姿态就能适应不同坡度的接触面。从安装边界来看，整机躯干的长宽尺寸控制在紧凑范围内，腿部完全收拢时整机宽度可以满足常规楼道、设备巡检通道的通行要求，腿部最大伸展高度可以跨越不低于自身腿长三分之二的垂直障碍，侧摆关节的运动范围可以让整机在倾斜路面上通过调整重心位置保持机身水平，在坡度不超过30度的斜坡上可以稳定行走。设计过程中对整机的重心位置做了反复优化，将重量较大的电池、控制模块全部布置在躯干中心位置，降低整机重心高度，提升动态行走时的稳定性，避免快速移动或者越障时出现倾翻。每条腿的运动行程都做了机械限位设计，避免关节运动超程造成结构碰撞，

　　同时在关节驱动的控制逻辑里预留了软限位参数，双重保障机构运行安全。在结构件的材质选择上，躯干主承力框架采用高强度铝合金加工而成，兼顾轻量化与结构强度，腿部非承力的外观覆盖件采用工程塑料材质，进一步降低整机自重，关节处的连接紧固件全部采用内六角圆柱头螺钉，保证连接强度的同时方便装配维护。这款结构设计可以直接作为四足移动机器人的机械本体基础，后续只需要搭配对应的控制系统、感知模块与动力系统，就可以应用到不同的特种作业场景中，替代人工完成高危环境下的巡检、探测任务，降低人员作业风险。
