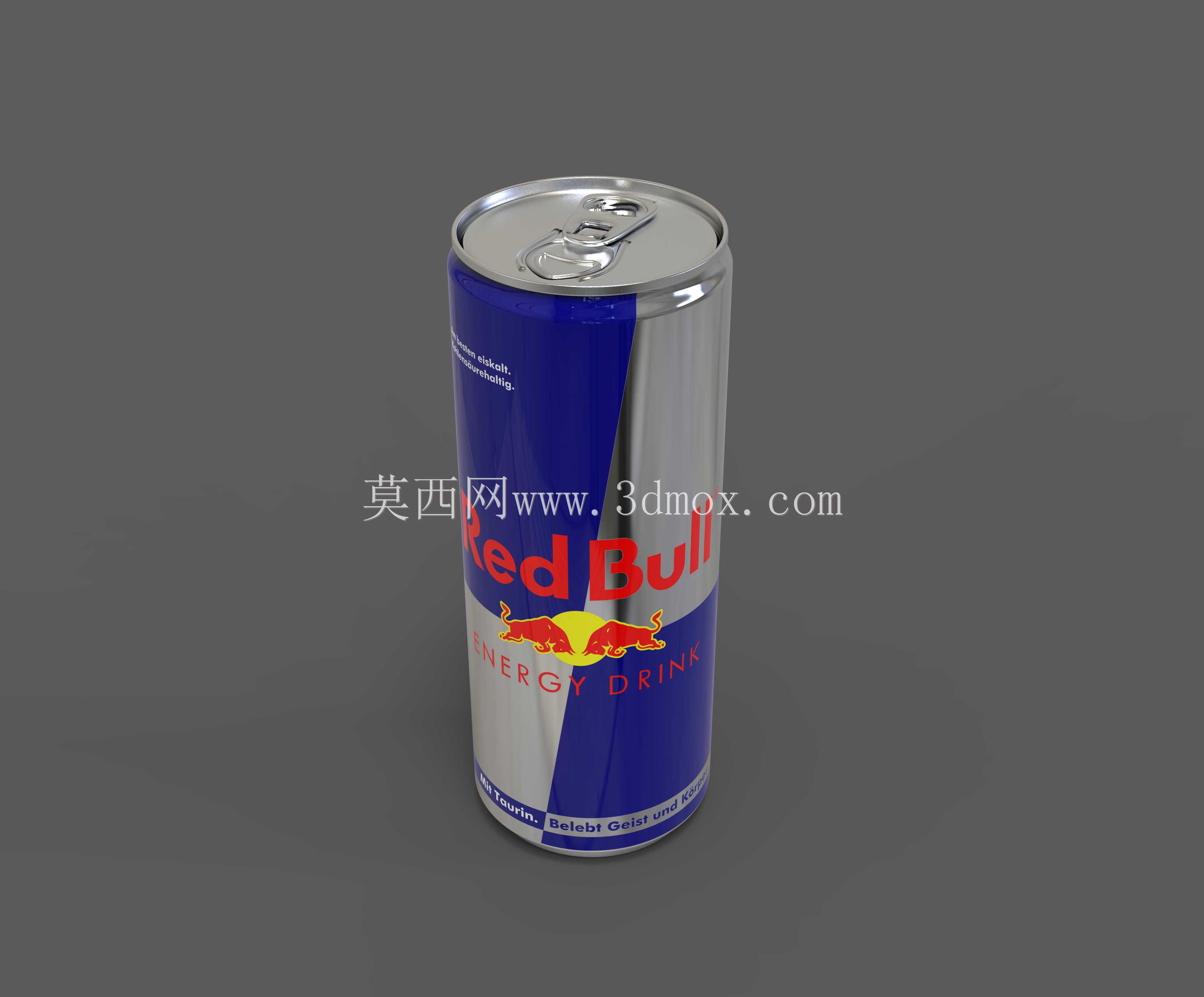

红牛功能饮料金属易拉罐三维结构

　　日常快消品包装的结构设计中，金属两片罐的应用覆盖了碳酸饮料、功能饮品、啤酒等多个品类，这款红牛功能饮料对应的金属罐体结构，在建模时需要兼顾量产冲压工艺的成型逻辑、密封结构的可靠性，以及终端使用场景的人机交互需求。从实际应用场景来看，这类罐体需要适配自动化灌装生产线的高速输送要求，在整线运行过程中，罐体要能承受输送导轨的侧向挤压力、灌装头下压的轴向载荷，以及杀菌环节的温度变化带来的内压波动，因此建模时首先要还原罐体的壁厚分布规律——常规量产的这类铝制两片罐，罐身壁厚并非均匀分布，罐身中部壁厚最薄，靠近罐底和罐口卷封位置的壁厚逐步加厚，这样的设计既能在满足结构强度的前提下尽可能降低材料用量，也能适配高速冲压的拉伸工艺，避免成型过程中出现罐壁拉裂的问题。

　　罐口的卷封结构是整个罐体设计的核心，这部分需要和配套的易拉盖完成双重卷封，建模时要精准还原卷封位置的五层咬合结构，包括罐身翻边、盖体钩边、密封胶层的配合尺寸，实际生产中这部分的尺寸公差需要控制在0.1mm以内，否则会出现封盖不严、漏液或者杀菌后胀罐的问题。易拉盖的开启结构设计，要兼顾运输过程中的抗意外开启能力和消费者开启时的施力手感，拉环的铆接位置、刻痕的深度分布都需要经过力学验证，刻痕过深会导致运输过程中受震动出现开裂漏液，刻痕过浅则会让消费者开启时需要施加过大的力，甚至出现拉环脱落无法开启的问题，建模时刻痕的深度变化要沿着开启轨迹做渐变处理，靠近铆接位置的刻痕深度稍浅，随着开启行程推进刻痕深度逐步增加，匹配开启过程中的力矩变化。

　　罐底的凹形结构设计，一方面是为了增强罐体的轴向承压能力，让整箱堆叠时下层罐体能够承受上层整箱货品的重量，不会出现瘪罐变形，另一方面凹入的结构可以在灌装后内压升高时提供一定的变形余量，避免内压直接作用在卷封位置导致密封失效。从外形尺寸来看，这类标准的250ml功能饮料罐，整体高度控制在134mm左右，罐身最大直径在52mm上下，安装边界需要适配自动售货机的货道尺寸、商超货架的层间距，以及常规杯架的内径尺寸，因此建模时罐身的锥度要控制在合理范围，既不能出现锥度过大导致堆叠时卡罐，也不能锥度过小导致货道输送时出现倒罐。

　　在外观曲面的处理上，罐身的印刷区域需要预留足够的贴合面，因为金属罐的印刷是在冲压成型前完成的平板印刷，成型后图案会随着曲面拉伸产生一定的形变，建模时要考虑到曲面展开后的图案变形补偿，避免成型后图案出现拉伸错位。罐身的过渡圆角处理也需要匹配冲压模具的圆角参数，所有转角位置都不能出现锐角，否则冲压过程中会出现应力集中导致模具损耗加快，同时也容易在运输过程中出现磕碰掉漆的问题。

　　从结构验证的角度，建模完成后可以通过有限元仿真模拟几个关键工况：一是轴向堆叠载荷下的变形量，确保在额定堆叠高度下罐体的变形量在允许范围内，不会出现垮塌；二是内压升高工况下的应力分布，验证罐底、卷封位置的应力是否在材料屈服强度以内；三是开启过程的刻痕撕裂仿真，确认开启力在消费者可接受的范围内，不会出现刻痕无法连续撕裂的问题。这类金属罐体的建模看似结构简单，实则每一处尺寸、每一个圆角都和量产工艺、实际使用场景深度绑定，脱离生产实际的曲面建模无法直接用于模具开发和工艺验证，只有结合冲压、封罐、灌装、运输、使用全流程的工况要求搭建的三维结构，才能为后续的模具设计、产线调试提供准确的参考依据。
