传感器安装用多工位定位夹具结构

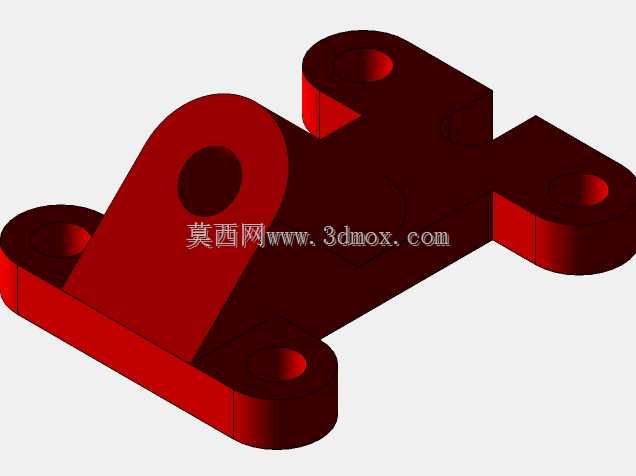

　　在工业传感检测单元的装配场景中，这类多安装位的定位夹具是传感组件与设备基体衔接的核心承载件，常见于自动化产线的位置检测工位、设备运行状态监测点位，用来固定光电类、接近类等小型传感元件，避免设备运行过程中的振动、位移导致传感检测精度偏移，保障检测信号的稳定输出。从结构功能来看，该夹具采用一体化基座设计，底部延伸出四个带通孔的安装耳，每个耳位的通孔做了沉头处理，安装时可将内六角螺栓完全沉入孔内，不会在基座底面形成凸起，保证夹具与安装基面的完全贴合，不会出现安装倾斜的问题；基座主体向上延伸出三个带同轴通孔的支撑立耳，不同高度、不同朝向的立耳可以适配不同安装方向的传感组件，也可用来穿装铰接销轴，实现被固定传感元件的小角度俯仰调整，

　　满足不同检测距离、检测角度的现场调试需求。设计过程中优先考虑了安装兼容性，底部四个安装耳的孔位间距按照通用工业铝型材的槽距标准设定，既可以直接固定在型材搭建的设备机架上，也可以通过转接板安装在钢板焊接的设备基体上，不需要额外做孔位适配加工；立耳上的铰接孔孔径统一，配套的销轴、锁紧螺母可以采用标准件，降低后续备件的采购与更换成本。结构的受力分布也做了针对性优化，每个支撑立耳与底部基座的衔接位置都做了圆弧过渡处理，避免直角衔接带来的应力集中问题，即使在设备长期运行产生持续振动的工况下，衔接位置也不会出现疲劳开裂的情况；基座主体的壁厚做了等厚设计，在保证整体结构刚性的前提下尽可能减少冗余材料，既控制了零件自身重量，

　　也避免了壁厚不均导致的加工变形问题。从安装边界来看，夹具底部的安装基面平面度要求控制在0.05mm以内，保证安装后不会出现翘曲；立耳上的铰接孔同轴度公差控制在0.03mm，穿装销轴后不会出现卡滞，调整角度时转动顺滑，锁紧后不会出现旷量。实际使用时，传感元件可以通过侧面的螺纹孔固定在立耳的安装面上，也可以通过销轴铰接在立耳之间，根据现场的检测需求调整角度后，用锁紧螺母固定即可；底部的安装耳可以根据现场的安装空间选择对角固定或者四点全固定，在振动幅度较大的工位采用四点全固定的方式提升连接稳定性，在空间受限的工位选择对角两个孔位固定也能满足使用要求。这类夹具的结构没有复杂的曲面特征，加工时可以采用常规的铣削工艺完成，

　　不需要特殊的刀具或者加工设备，单件加工的周期短，适合批量配套使用；零件的棱角位置都做了小倒角处理，安装调试过程中不会划伤操作人员，也避免了棱角位置的应力集中。在不同的工业场景中，这类夹具除了固定传感元件之外，也可以用来固定小型的气动管路接头、线缆固定座等辅件，多安装位的设计可以减少现场安装的夹具数量，精简设备上的安装结构，让整体布线、布管更加规整。
