本田摩托前车架与前减震总成结构

项目分类:通用机械零部件 发布时间:2022-04-11 ID:609299
  • 本田摩托前车架与前减震总成结构
  • 本田摩托前车架与前减震总成结构
  • 本田摩托前车架与前减震总成结构
  • 本田摩托前车架与前减震总成结构
  • 本田摩托前车架与前减震总成结构
  • 本田摩托前车架与前减震总成结构
  • 本田摩托前车架与前减震总成结构
  • 本田摩托前车架与前减震总成结构

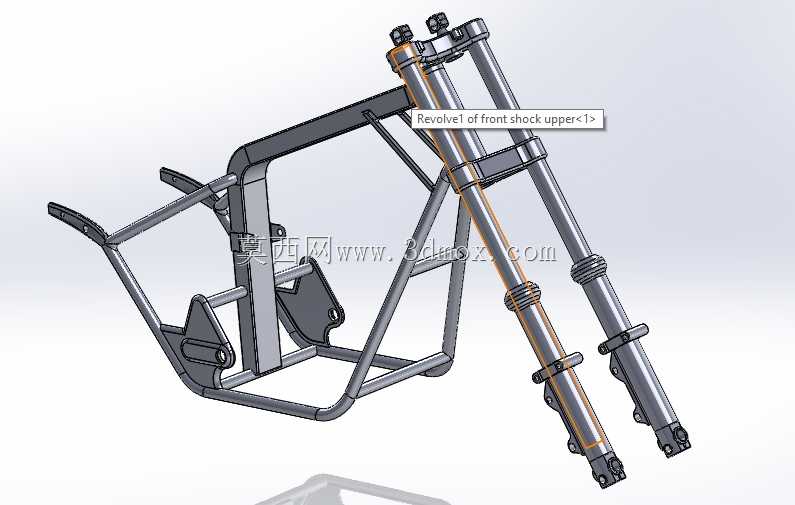

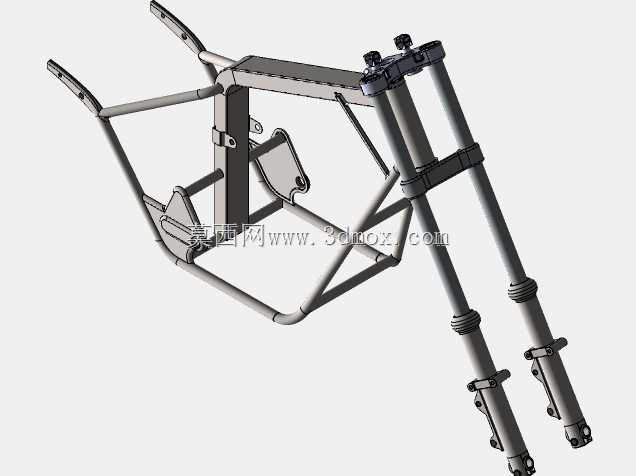

  这套结构主要适配小排量本田系跨骑车型的前部承载需求,日常使用场景覆盖城市通勤代步、非铺装路面轻度穿越的前部受力工况,是整车行驶系统里连接转向系统、前轮行走组件与主车架的核心承载部件。从实际装车用途来看,这套总成既要承担车辆静止状态下的前部整备质量传递,也要吸收行驶过程中路面传来的垂直冲击、转向侧向力以及制动时的纵向载荷,同时为前挡泥板、前大灯、转向把座等附属部件提供可靠的安装点位。

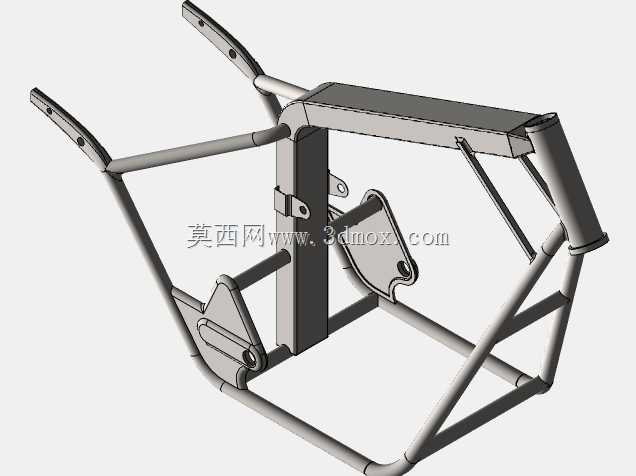

  从功能特性上拆解,车架主体采用空间衍架式钢管焊接结构,管材选型根据不同受力位置做了壁厚差异化设计:主转向立管区域采用厚壁无缝钢管,承受转向轴承传递的复合交变载荷,向下延伸的主支撑梁采用变截面椭圆管,在保证抗扭刚度的同时控制整体重量;前减震部分采用正置式套筒液压阻尼结构,上叉管与下联板、上联板通过锥面抱紧固定,转向立管内装配套的推力轴承与深沟球轴承组合,保证转向动作顺滑无卡滞,同时承受径向与轴向的复合载荷。减震器内设置了阻尼阀系与复位弹簧,可根据路面冲击幅度自动调整阻尼力,抑制弹簧多余往复跳动,避免前轮出现弹跳失稳的情况。

  设计过程中首先要确定的是主销后倾角与拖距参数,这两个参数直接决定车辆的直线行驶稳定性与转向回正力矩,针对小排量通勤车型的使用场景,主销后倾角控制在26度到28度区间,拖距设置在90mm到110mm之间,兼顾低速转向灵活性与高速行驶的直线保持能力。车架焊接环节的工装定位精度要求控制在0.5mm以内,避免出现转向立管同轴度偏差导致的转向卡滞、跑偏问题;所有管材焊接位置都做了圆弧过渡处理,避免应力集中导致的焊缝疲劳开裂,针对长期受交变载荷的下联板安装位置,额外增加了三角形加强筋板,提升局部抗扭强度。

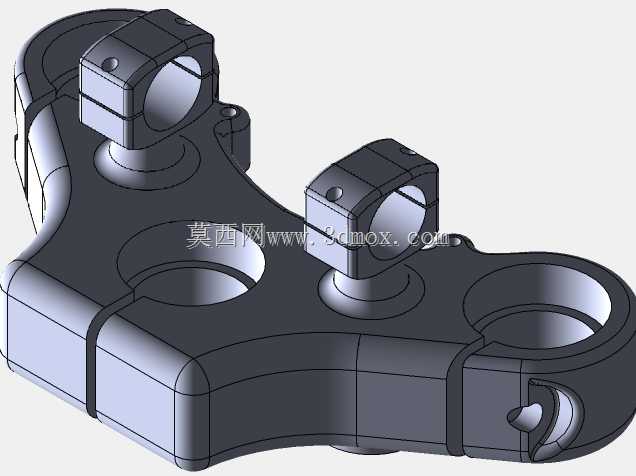

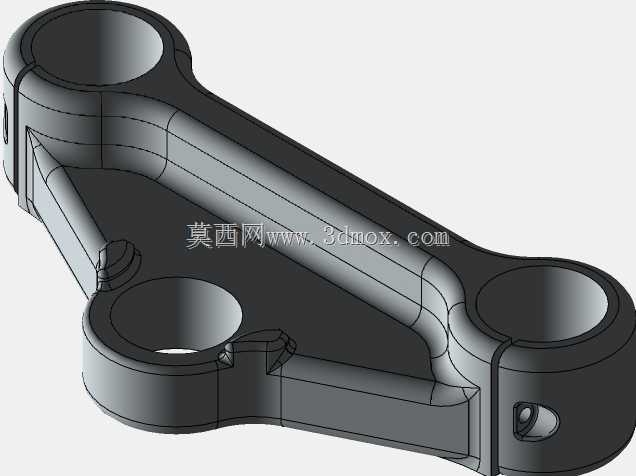

  安装边界方面,转向立管的上下轴承位直径按照通用摩托车型的标准尺寸设计,可适配多数同排量车型的转向轴承组件;上联板预留的车把安装孔位间距为220mm,适配直径22mm的通用变径车把;前减震下叉脚的前轮轴安装孔直径为12mm,孔间距为130mm,可适配同规格的前轮轮毂与碟刹安装座;车架后部的连接耳片按照本田原厂CG系列车型的主车架连接点位设计,四个安装孔的位置度公差控制在0.3mm以内,可直接与同系列主车架实现无损装配,不需要额外打孔修改。减震器的有效行程设置在120mm,最大压缩长度下不会与车架下梁发生运动干涉,最大伸长长度下也不会出现减震器拉脱的风险,整个运动行程内,前轮胎与前挡泥板、车架下沿的最小安全间隙保持在25mm以上,避免颠簸路面出现轮胎剐蹭部件的问题。

  实际建模过程中,所有钢管的弯曲半径都按照常规弯管设备的加工能力设置,最小弯曲半径不小于管材直径的1.5倍,避免弯管过程中出现管材褶皱、壁厚减薄超差的问题;所有焊接边的预留间隙控制在1mm到1.5mm之间,满足二氧化碳气体保护焊的工艺要求,不需要额外开坡口即可实现全焊透连接。减震器的外筒与内管的配合间隙按照H8/f7的公差配合设置,既保证减震动作顺滑,又避免间隙过大导致的减震油渗漏问题;表面处理方面,车架主体采用电泳加喷塑的工艺,减震器外筒采用镀铬处理,满足户外使用的防腐蚀、耐磨损要求。
