传感器安装固定L型支架结构设计

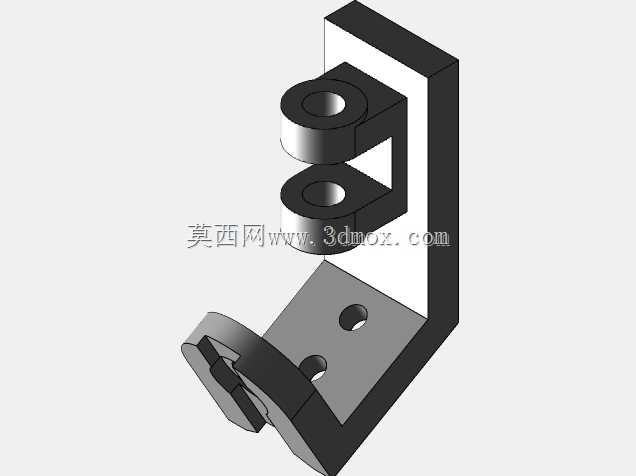

　　这款L型结构的安装支架，主要面向工业场景下的光电类、接近类传感器的固定安装需求，在自动化产线的工件到位检测、位置反馈、物料计数环节有着极高的适配性。日常在做产线改造或者小型检测工位搭建时，这类支架往往是最容易被忽略但又直接影响检测稳定性的零件，很多现场调试出现的检测误触发、传感器位置偏移问题，追根溯源都是支架的刚性不足或者安装孔位设计不合理导致的。从结构设计逻辑来看，整体采用直角折弯式的L型主体作为承载基础，竖直边的厚度做了加厚处理，避免传感器安装后长期受设备运行振动影响出现角度偏转，竖直段顶端设计了双同轴耳片结构，两个耳片上的同轴通孔用来穿装传感器的固定轴或者调节螺杆，耳片之间预留了足够的间隙，既可以容纳传感器尾部的接线空间，

　　也能支持传感器在一定角度范围内俯仰调节，适配不同的检测角度需求，不需要额外加装角度调节块就能完成初步的检测位校准。水平安装边的设计上，布置了两个沉头安装孔，孔位间距按照常规工业铝型材的槽距做了匹配，既可以直接通过内六角螺丝固定在铝型材机架上，也能配合转接板安装在设备的钣金立面，沉头结构可以保证螺丝安装后表面齐平，不会突出平面干涉传感器的走线或者周边其他构件的运动。水平边前端延伸出的弧形托边结构，是针对带圆柱外壳的传感器做的辅助承托设计，当传感器长度较长、重心靠前时，这个托边可以托住传感器的壳体中部，避免长期使用后传感器出现低头偏移，保证检测光轴或者感应面的位置始终处于设计公差范围内。从安装边界尺寸来看，

　　竖直边的高度控制在常规传感器安装的常用高度区间，不会因为过高导致支架整体刚性下降，也不会因为过矮导致传感器检测距离不足；水平边的长度刚好覆盖两个安装孔的固定需求，同时预留了托边的延伸位置，整体外轮廓没有多余的突出结构，在狭小的设备安装空间内也能顺利布置，不会和周边的传动部件、管线产生干涉。材质选择上适配常规的Q235钢板折弯或者铝合金铣削加工两种工艺，钢板材质的支架适合振动较大的冲压、锻造设备周边的传感器安装，铝合金材质的支架则适合电子装配、食品包装这类对重量、防腐有要求的产线场景，两种工艺下的结构都不需要复杂的二次加工，折弯或者铣削完成后做表面氧化或者喷塑处理就能直接使用，加工成本低，互换性强。在实际选型使用时，

　　需要注意根据所配传感器的外径调整耳片孔的直径，以及托边的圆弧半径，这款基础结构可以通过修改局部尺寸适配直径12mm、18mm等多种常用规格的圆柱型传感器，不需要重新做整体的结构重构，能大幅缩短非标设计的出图周期。很多工程师在做这类小支架设计时，往往会忽略耳片和竖直边的连接圆角，直角连接的位置在长期受振动载荷时容易出现应力集中导致断裂，这款结构在耳片和主体连接的位置做了合理的圆角过渡，能有效分散应力，提升支架的疲劳寿命，同时水平边和竖直边的折弯位置也预留了折弯止裂槽，避免折弯时出现材料开裂的问题，不管是钣金折弯工艺还是整块料铣削工艺都能顺利加工，不会出现工艺性问题。在安装调试环节，这款支架的双孔固定设计可以保证安装后不会出现绕安装轴转动的问题，相比单孔固定的支架，稳定性提升明显，耳片上的通孔和传感器固定轴采用间隙配合，调整角度时只需要稍微拧松固定螺母就能转动传感器，调整到位后锁紧螺母即可，不需要完全拆卸零件，现场调试的效率很高。另外支架的整体重量控制在较轻的区间，即使是在移动的滑台模组上安装，也不会给滑台带来额外的过多负载，不会影响滑台的运动精度和动态响应，在高速往复运动的检测工位上也能适用。
