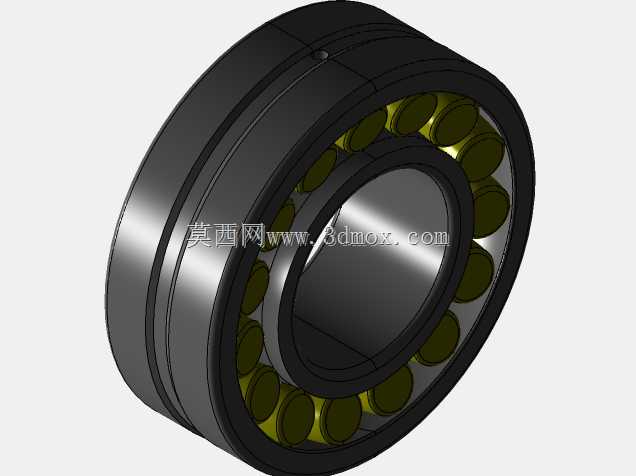

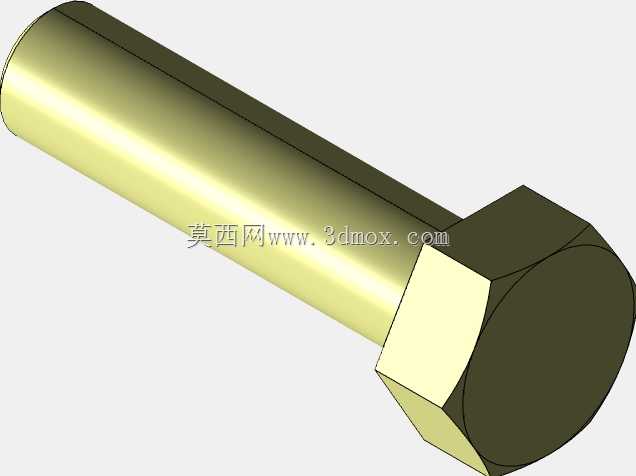

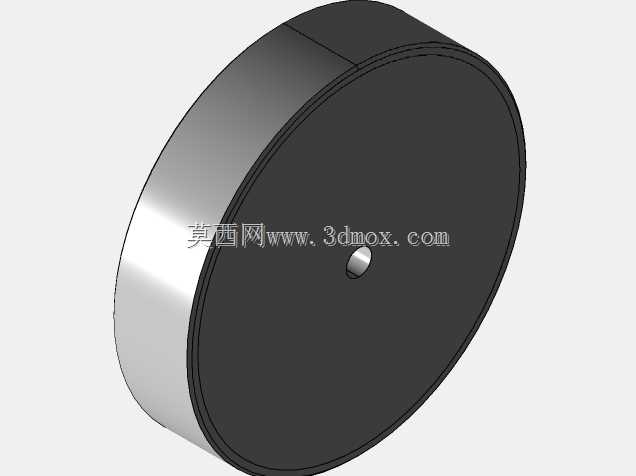

双列调心滚子轴承传动支撑结构

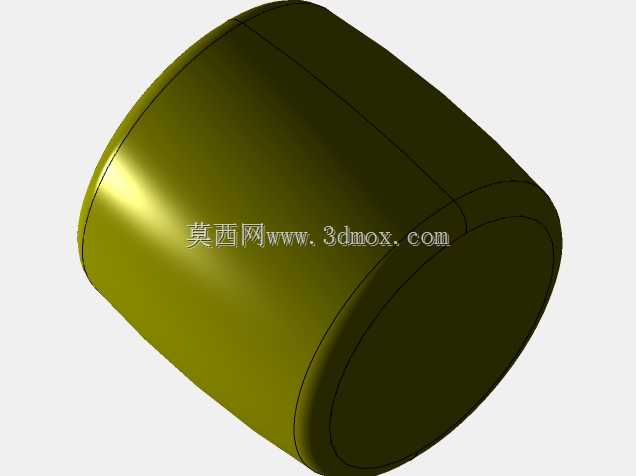

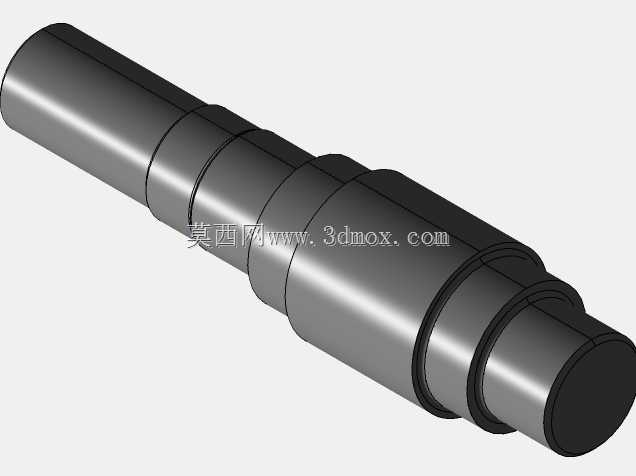

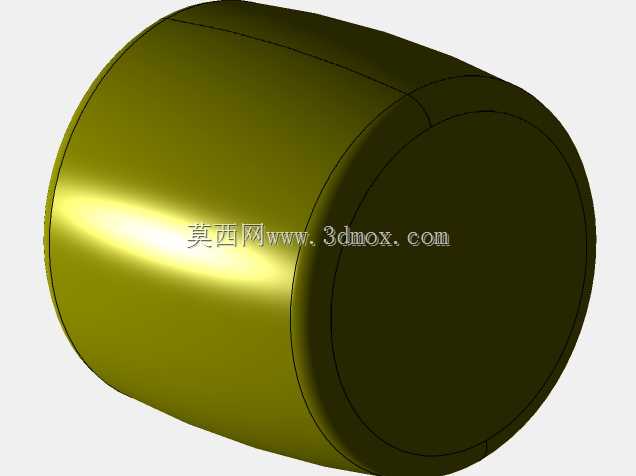

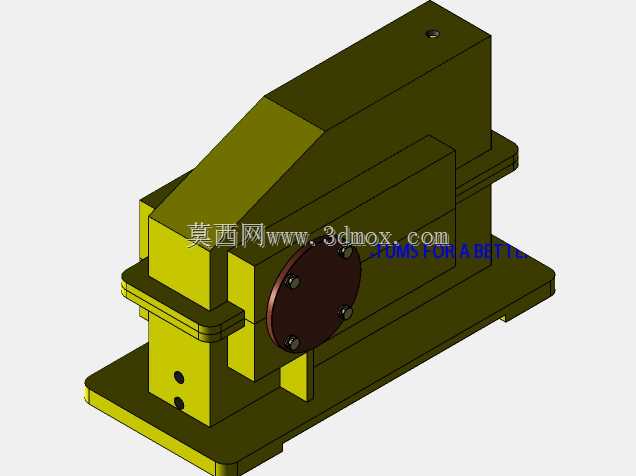

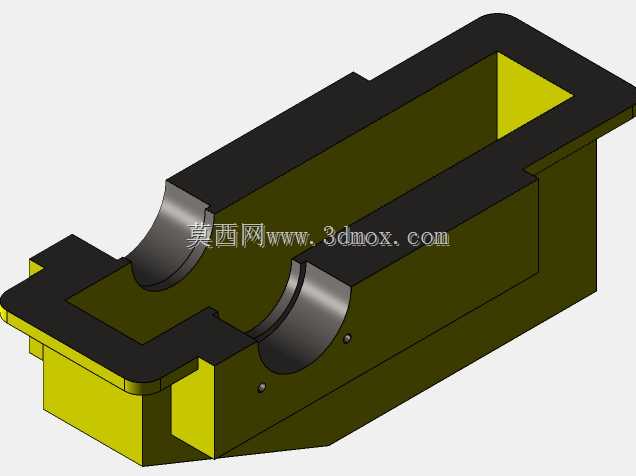

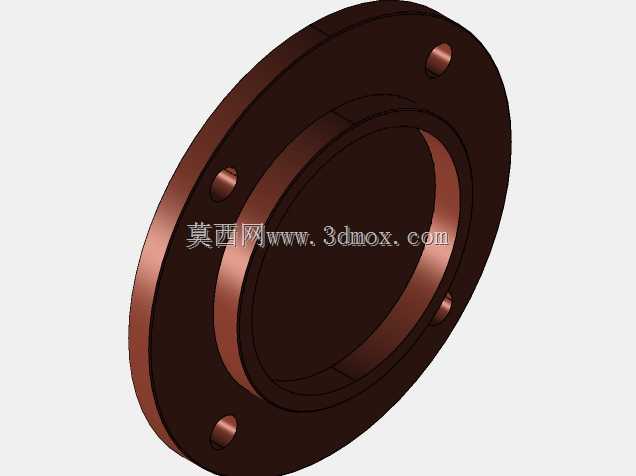

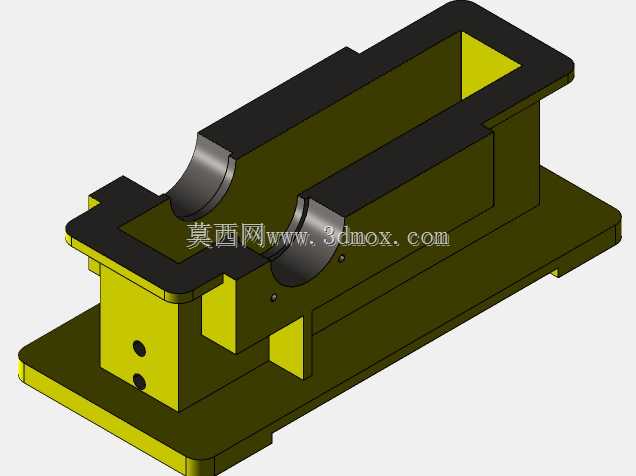

　　在重载传动工况的设备布局里，这类双列滚动体支撑结构常被布置在齿轮箱输出端与传动轴的衔接位置，承担径向载荷叠加部分轴向载荷的受力需求，尤其适配矿山输送设备、冶金轧机辅传、重型减速机这类存在轴系挠曲变形的安装场景——当传动轴受载后出现微小角度偏斜时，对称排布的两列鼓形滚动体能自动调整接触角度，避免局部应力集中导致的滚动体边缘磨损，这也是它和深沟球轴承、圆柱滚子轴承在应用场景上最核心的差异。从结构设计逻辑来看，该支撑件的内圈采用双滚道一体化加工成型，滚道面与滚动体的接触角经过匹配计算，既保证径向承载能力达到同尺寸圆柱滚子轴承的九成以上，又能承受不超过额定径向载荷三成的双向轴向力，不需要额外搭配推力轴承来抵消轴系窜动，

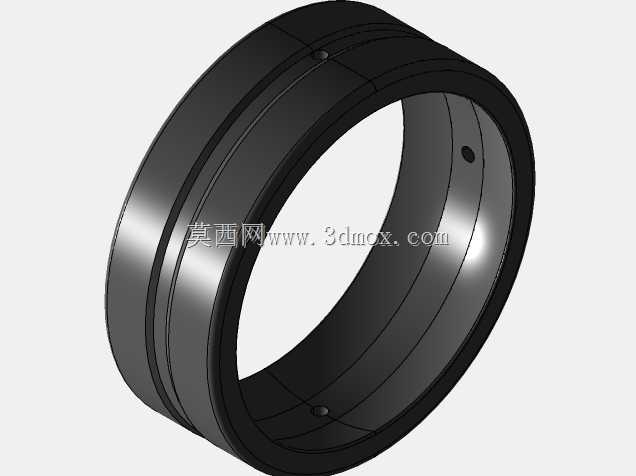

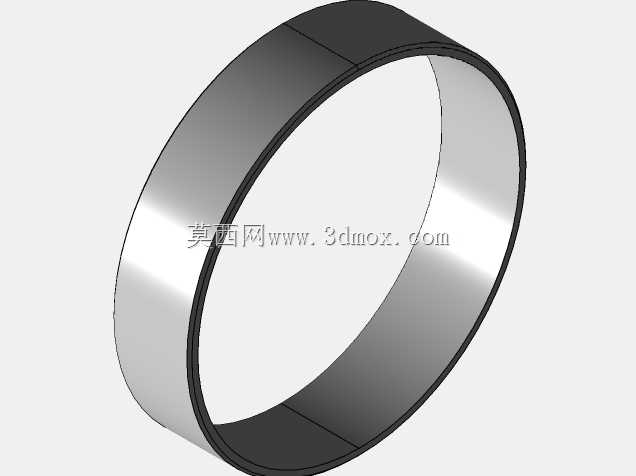

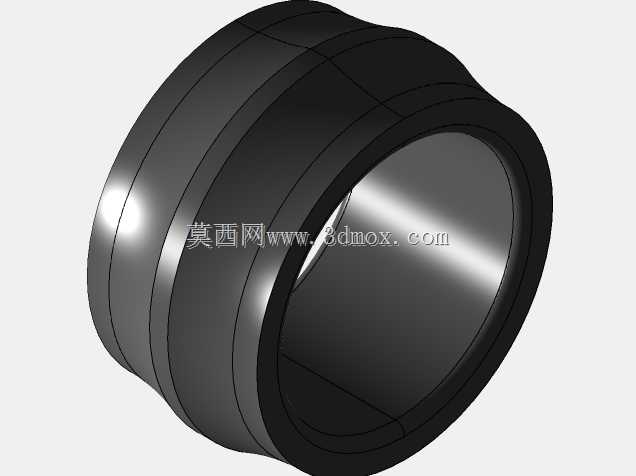

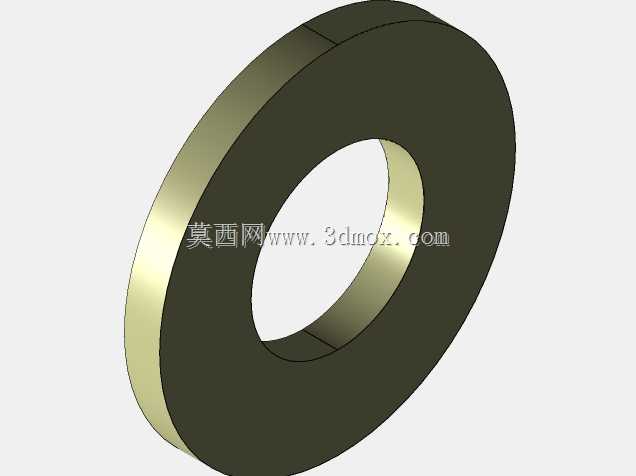

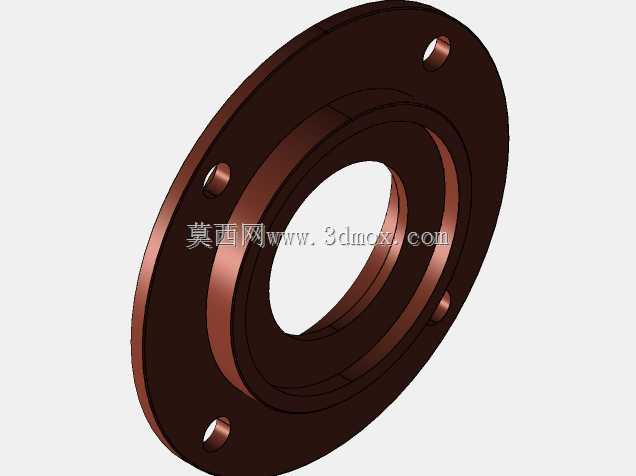

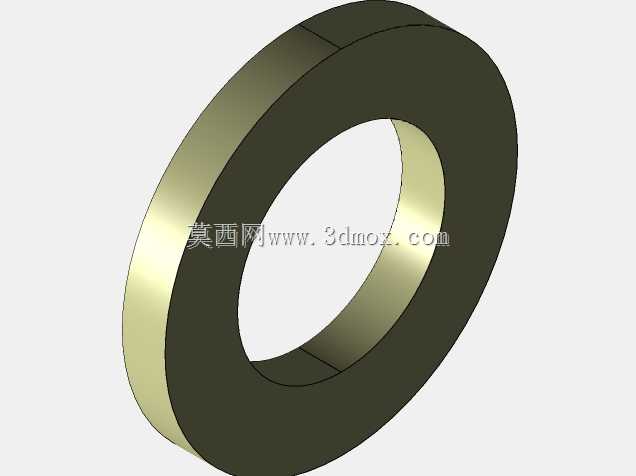

　　能有效压缩齿轮箱内部的轴向安装空间。外圈采用整体式结构，外圆柱面的加工公差严格匹配齿轮箱轴承座孔的H7配合要求，安装时不需要额外调整同轴度，靠过盈配合就能实现外圈的周向固定，避免运转过程中外圈跟转导致的座孔磨损。滚动体采用铜合金实体保持架做等距分隔，保持架的兜孔间隙经过反复校核，既不会因为间隙过小导致滚动体卡滞，也不会因为间隙过大出现滚动体歪斜，在低速重载工况下能保证每个滚动体均匀受载，不会出现个别滚动体过载碎裂的问题。从安装边界来看，这类支撑件的轴向定位通常靠轴肩与孔肩实现，内圈的安装倒角尺寸匹配轴端的导入倒角，装配时采用热装工艺，将内圈加热到指定温度后套装在轴颈上，冷却后就能获得足够的抱紧力，不需要额外做轴向锁紧；

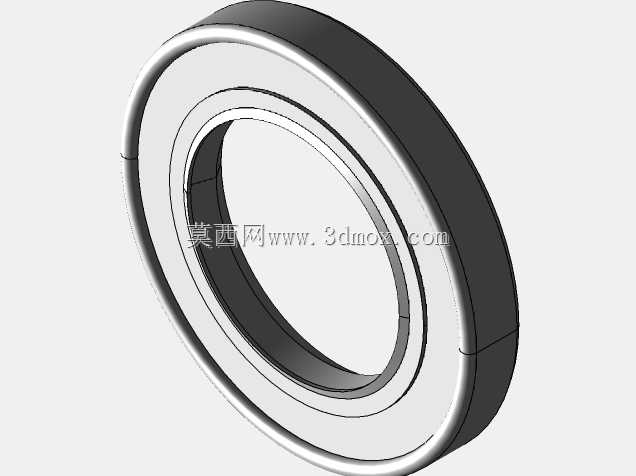

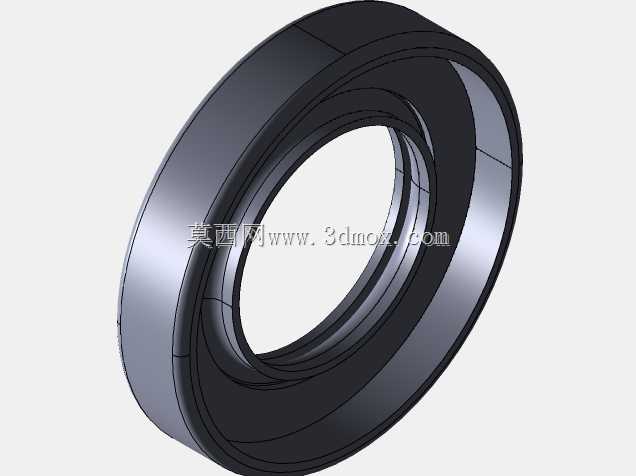

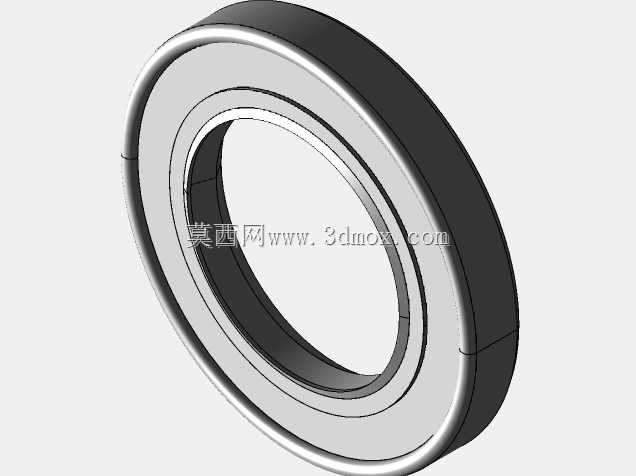

　　外圈与座孔的配合采用过渡配合，方便后期检修时的拆卸更换，不需要破坏轴承座的原有结构。在实际设备运行过程中，该支撑结构的润滑通常采用齿轮箱自带的飞溅润滑方式，滚动体与滚道接触表面能持续被齿轮油覆盖，形成稳定的油膜，降低运转过程中的摩擦温升，当设备运转线速度超过一定阈值时，也可以适配脂润滑结构，在轴承两侧加装密封挡圈，防止润滑脂泄漏同时阻挡外部粉尘进入滚道。很多现场检修人员容易忽略的是，这类双列支撑结构安装时不能通过敲击滚动体来施加装配力，必须将压力均匀作用在对应的套圈端面上，否则很容易导致保持架变形，进而引发运转过程中的异响与早期失效。在轴系对中偏差不超过两度的工况下，该结构依然能保持稳定的运转精度，

　　这一点对于安装基座存在轻微变形的大型设备来说尤为重要，不需要反复调整轴系的同轴度就能满足长期运转的需求，能大幅降低现场安装调试的工作量。从受力传递路径来看，传动轴传递的径向载荷通过内圈滚道传递给每一个接触的滚动体，再通过滚动体传递到外圈，最终分散到轴承座与设备基座上，整个受力路径没有应力突变点，能保证长期重载工况下的结构稳定性，不会出现突然的断裂失效。
