非均匀捆紧凑存储用网格托盘结构

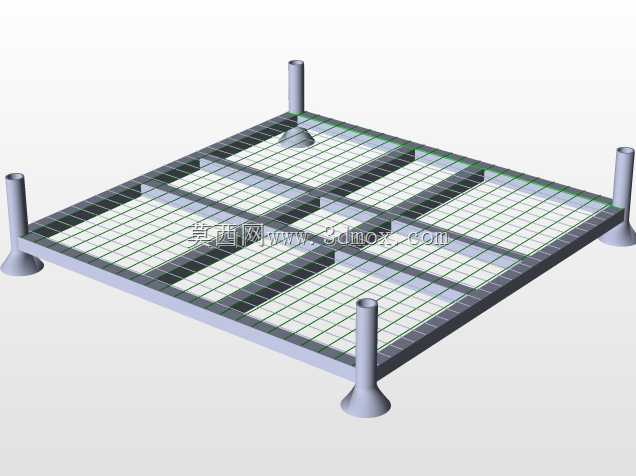

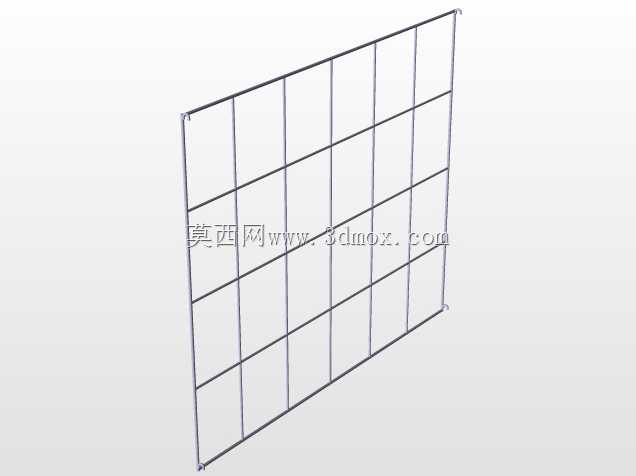

　　在离散制造车间的线边缓存区、电商仓储的异形件分拣工位，以及大宗散件捆包的周转环节，常规平托盘往往难以适配非均匀排布的捆扎类物料——这类物料单捆尺寸偏差大、重心偏移明显，堆码时容易出现滑移、局部压溃托盘面板的问题，传统整面板托盘不仅自重偏大，还无法实现捆带的侧向穿引固定，作业时需要额外铺垫防滑层、缠绕缠绕膜，徒增作业工时。本次设计的网格结构托盘，正是针对这类非均匀捆紧存储场景开发的专用承载结构。从结构设计逻辑来看，托盘主体采用交叉焊接的型钢网格作为承载面，网格间隙控制在80mm区间，既能够保证小尺寸捆包不会出现局部漏料，又能预留足够的穿带空间，作业人员可以从任意网格间隙穿过捆扎带，直接将堆码在托盘上的多捆物料与托盘本体绑定，

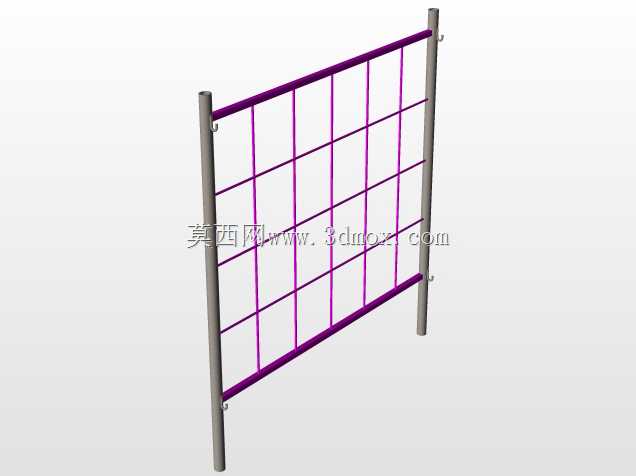

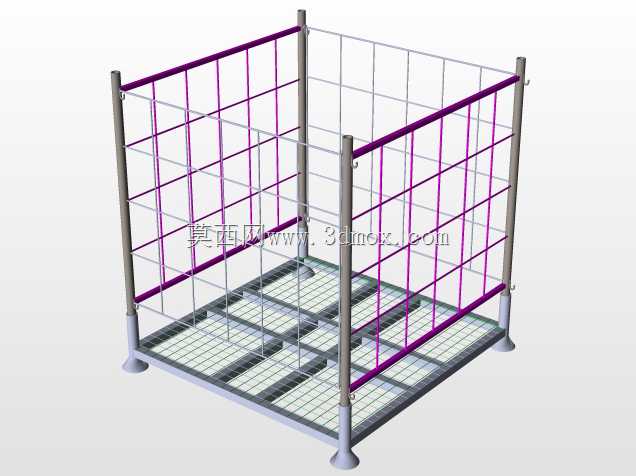

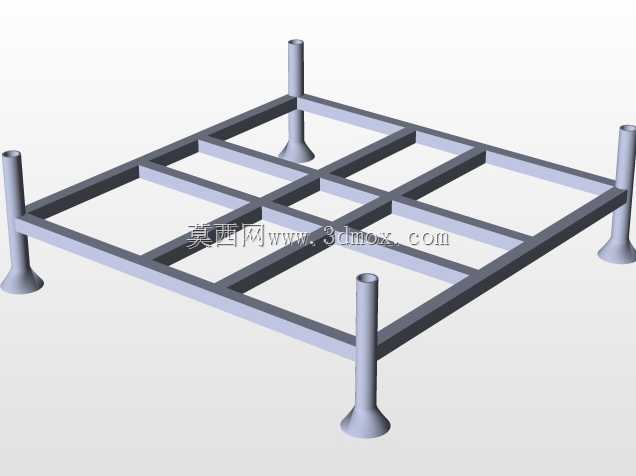

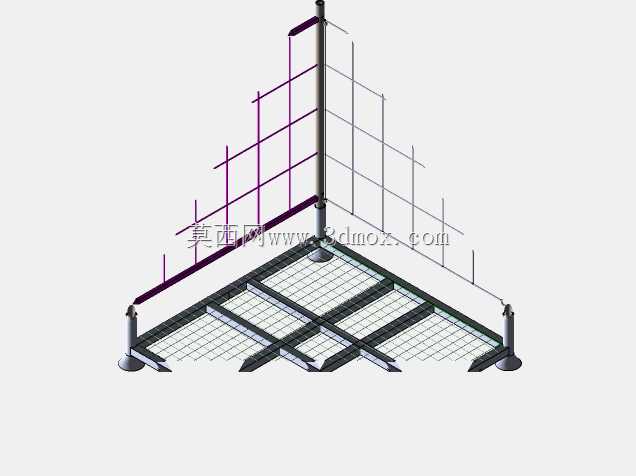

　　不需要额外在托盘表面设置捆扎挂点，适配不同排布方式的非均匀捆包固定需求。托盘底部采用纵横交错的加强梁布局，加强梁与网格面板采用满焊连接，在承载重心偏移的非均匀载荷时，应力能够通过网格节点快速分散到下部加强梁结构上，避免局部载荷集中导致的面板变形。托盘的三个侧边设置了可快速拆装的围栏立柱，立柱采用插接式安装结构，与托盘边角的固定座配合，不需要额外螺栓紧固，当需要堆码平整的整箱物料时，可以直接拔出立柱，将托盘作为普通平托盘使用；当存储易滑移的捆装物料时，插入立柱后可以穿设横向拉杆，形成侧向防护围栏，防止物料在叉车转运过程中从侧边滑落，围栏的横向拉杆采用等间距排布的可调节结构，可以根据捆包的堆码高度调整拉杆的安装位置，

　　适配不同堆高的物料防护需求。从安装边界与尺寸适配角度，托盘的整体外形尺寸适配标准1200mm×1000mm的叉车作业通道，底部叉车间隙高度控制在100mm，能够满足手动液压叉车、平衡重式电动叉车的通用叉齿作业要求，不需要对现有仓储叉车进行额外改造。托盘边角设置了锥形定位凸台，当需要进行多层堆码时，上层托盘的底部凹槽可以直接卡在下层托盘的定位凸台上，堆码错位量控制在5mm以内，高位堆码时的整体稳定性远高于普通平托盘。网格面板的型钢采用等边角钢制作，表面做镀锌防锈处理，在潮湿的仓储环境下也能保证长期使用不出现锈蚀剥落，不会污染承载的物料表面。不同于常规托盘的整面受力设计，这款网格托盘的每个网格节点都做了圆弧过渡处理，

　　避免尖锐边角划伤捆包的外包装，同时在托盘底部的支撑脚位置设置了橡胶减震垫，当托盘放置在地面时能够缓冲冲击，减少放置时的震动对内部精密捆装物料的影响。在实际作业场景中，这款托盘可以直接用于线束捆包、管材切段捆包、异型材捆扎件的存储与周转，不需要额外的辅助固定工装，单托盘承载非均匀分布载荷时，额定承载能力可以达到1.2t，完全满足常规车间线边周转、仓储中转的载荷需求。设计过程中针对非均匀载荷的受力情况做了多次仿真验证，当载荷70%集中在托盘单侧1/3区域时，托盘面板的最大变形量控制在2mm以内，卸载后可以完全回弹，不会出现永久变形，解决了普通平托盘在偏载情况下容易出现的面板凹陷、梁体变形问题。围栏立柱的插接座做了加深设计，插入深度达到150mm，即使受到侧向的物料冲击，立柱也不会出现脱出的情况，横向拉杆与立柱的连接采用快拆卡扣结构，调整位置时不需要工具，徒手就可以完成拉杆的拆装与位置调整，大幅提升现场作业的调整效率。
