自行车WPMXMA43前叉剖面结构设计

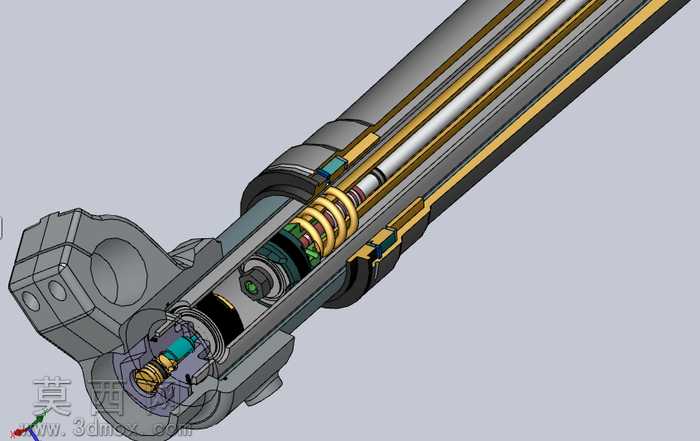

本模型为适配KTM与Husaberg越野自行车打造的WPMXMA43前叉三维设计，采用剖面展示形式完整呈现内部核心构造，建模过程严格遵循越野自行车前叉的实际工程尺寸与装配逻辑，对每一处零件的配合公差、运动行程都做了精准还原。从模型剖面可以清晰看到，前叉内部集成了多组螺旋复位弹簧，弹簧的线径、圈数、节距都经过参数化设定，匹配越野场景下的大行程减震需求，弹簧周边配套的阻尼阀芯、油道结构、密封组件都做了独立建模，不同功能的零件通过材质区分做了差异化渲染：金属内管采用亮面镀铬金属材质，外管采用高强度铝合金哑光材质，密封胶圈采用黑色橡胶材质，阻尼油腔部分做了半透明处理，弹簧采用黄铜色金属质感，让内部结构层级一目了然。设计过程中优先考虑前叉的受力合理性，叉肩与转向管的连接部位做了加强筋结构建模，叉脚的花鼓安装位预留了标准的安装孔位与锁紧结构，内部的限位结构可以精准限制前叉的最大压缩行程，避免打底损坏部件。整个装配体按照实际装配顺序完成配合约束，可实现前叉压缩、复位的运动仿真，清晰展示减震过程中弹簧压缩、阻尼介质流动的工作逻辑，既可以作为自行车零部件设计的参考案例，也能用于越野自行车前叉的结构教学、维修拆解演示，帮助从业者快速理解高性能越野前叉的内部构造与工作原理，为同类型前叉的国产化设计、改装优化提供直观的三维参考依据。
