65毫米直径数控主轴安装固定座结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:609527
  • 65毫米直径数控主轴安装固定座结构

  在中小型数控雕刻、钻铣加工设备的搭建与改装场景中,主轴的安装固定精度直接决定了加工过程的刀具跳动量、切削稳定性以及长期运行的可靠性,这款适配65毫米直径主轴的安装固定结构,正是针对桌面级及小型龙门式数控设备的主轴装夹需求设计的。从实际应用场景来看,这类固定座多用于DIY数控设备改装、小型精雕机生产组装、木工数控开料机的主轴固定工位,也可适配部分需要侧装或正装主轴的专用打孔、铣削工位,相比传统的圆形抱箍式固定座,这款集成式安装座在结构刚性、安装定位便利性上有更贴合现场使用的设计考量。

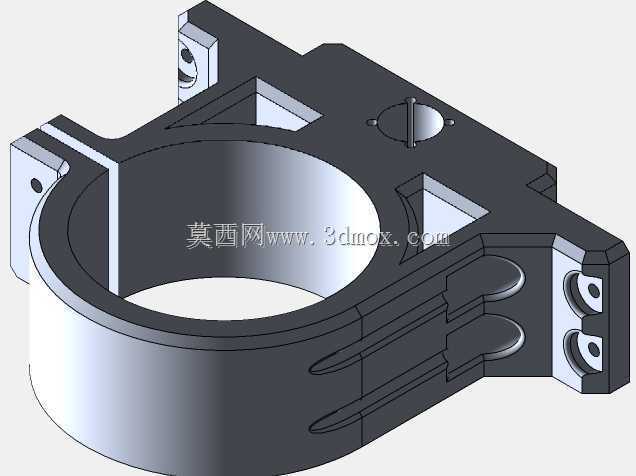

  从结构功能特性来看,主体采用一体化的抱夹式腔体设计,中心的圆形通孔为65毫米直径主轴的穿装位,腔体侧壁开设的贯通开槽是抱夹锁紧的核心结构,当锁紧螺栓施加预紧力时,开槽两侧的壁体会产生可控的弹性形变,均匀抱紧主轴外壁,避免局部应力集中导致的主轴外壁压伤或者锁紧后同轴度偏移的问题。固定座两侧延伸出的带孔安装耳,是整个座体与设备机架连接的承载部位,每个安装耳上设置了两个同轴的安装孔位,可适配M6或者M8规格的内六角螺栓进行固定,双孔排布的设计能有效抵消主轴高速运转时产生的周向扭转力矩,避免长期运行后固定座出现偏转移位。

  设计思路上,这款结构没有采用额外拼接的组装式结构,而是将抱夹腔体、安装连接耳、加强筋结构做了一体化整合,减少了拼接结构带来的装配累积误差。在抱夹腔体与安装耳的连接过渡位置,设置了三角形的加强筋结构,筋板的厚度根据受力仿真做了匹配,既不会因为壁厚过大导致整体重量冗余,也能在主轴满负载切削时,抵消切削反力带来的座体形变。在抱夹腔体的上端面,还预留了一个小型的定位销孔位,可配合主轴外壁的定位平面或者定位凹点,防止主轴在高速重切削时出现跟转打滑的问题,这个细节在加工硬质金属或者大进给量切削的场景下尤为实用,很多简易抱座往往忽略这个定位结构,在负载加大时很容易出现主轴移位导致的加工尺寸超差。

  从安装边界尺寸来看,中心主轴孔的公称直径为65毫米,公差带按照H7级精度设计,既能保证主轴顺利穿装,又能在锁紧后保证足够的接触面积,安装耳的孔位中心距、座体总宽度、总高度都做了适配常见2020、3030铝型材机架的尺寸匹配,安装时不需要额外做转接板,可直接通过螺栓固定在铝型材的T型槽面上。抱夹开槽的宽度设计为3毫米,既保证了锁紧时的形变余量,又不会因为开槽过宽导致锁紧时壁体形变过大丧失结构刚性,锁紧螺栓的孔位采用沉头设计,螺栓锁紧后头部不会突出座体表面,避免和周边的走线、拖链结构产生干涉。

  在实际选型使用时,需要注意安装面的平面度误差不能超过0.05毫米,否则强行锁紧螺栓会导致座体产生扭曲变形,进而影响主轴的垂直度精度;抱夹锁紧时要采用对角分次拧紧的方式,每次拧紧的扭矩差不超过5N·m,保证腔体对主轴的抱紧力均匀分布,避免出现主轴轴线倾斜的问题。另外,这款固定座的结构设计也预留了一定的改装余量,如果需要适配更小直径的主轴,可以通过在中心孔内加装变径衬套的方式实现,不需要重新更换整个固定座,对于设备改装用户来说能减少不少配件成本。相比市面上常见的分体式抱座,这款一体化结构的固有频率更高,在主轴转速达到12000-24000转的常用加工区间时,不容易产生共振,能有效改善加工表面的光洁度,减少刀具的异常磨损。
