定制滚花金属精密镶嵌环结构

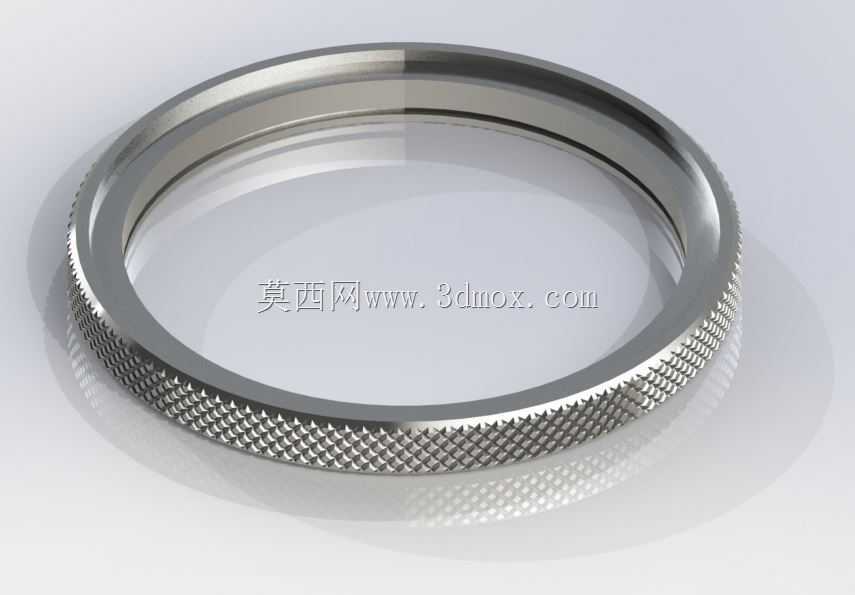

　　这款金属镶嵌环主要应用于精密仪器、计时装置的端面密封与装饰紧固场景，在光学仪器镜头外圈、潜水腕表表壳装配、精密传感器端盖固定等工况中都能见到同类结构的身影，其核心作用是实现两个同轴部件的径向定位、轴向压紧，同时兼顾外露面的防滑操作与外观质感提升。从结构设计来看，环体外圈采用了周向全滚花处理，滚花纹路为标准的钻石纹网花，齿距控制在0.3mm左右，齿深0.15mm，这种纹路设计既可以保证手动旋转嵌框时的摩擦力足够，即便手上沾有少量油污或水汽也不会出现打滑，同时均匀的网纹在金属表面形成漫反射效果，避免高光反射造成的视觉干扰，也提升了外露部件的精致度。环体的内圈设计有两级阶梯结构，第一级阶梯为定位止口，公差带控制在H7级别，

　　与被镶嵌部件的外圈采用间隙配合，装配时可以快速实现同轴定位，避免安装偏移；第二级阶梯为压合面，表面粗糙度控制在Ra1.6，与内部密封件接触时可以保证密封面的贴合度，防止水汽、粉尘进入设备内部。环体的轴向端面做了0.1mm的倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员或相邻部件，也能在压装过程中起到导向作用，减少卡滞风险。从安装边界来看，这款嵌框的外径与安装座的内孔采用过渡配合，安装时需要借助专用压装工装沿轴向均匀施压，禁止单边敲击导致环体变形，其轴向安装高度需要与安装座的沉槽深度匹配，预留0.05mm的压装余量，保证装配后嵌框端面与安装座表面齐平，不会出现凸起或凹陷。在设计这类嵌框结构时，

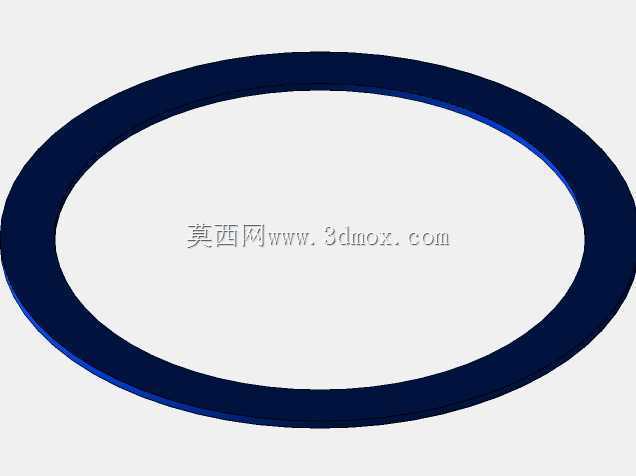

　　首先要明确使用场景的防护等级要求，如果是用于户外或涉水工况，需要在嵌框内侧预留密封胶圈的安装槽，槽的尺寸要根据胶圈的线径设计压缩量，通常静态密封的胶圈压缩量控制在15%-20%，既保证密封效果又不会因为压缩量过大导致胶圈过早老化。其次要考虑操作力矩的要求，滚花的齿形、齿距直接影响手动旋转的力矩，对于需要频繁调整的嵌框，齿距可以适当放大到0.4mm，提升操作手感；对于固定安装不需要频繁转动的嵌框，齿距可以缩小到0.2mm，提升外观细腻度。材质选择上这类嵌框通常采用316L不锈钢或钛合金加工，316L不锈钢的耐腐蚀性更好，适合潮湿、有盐雾的工况，钛合金的重量更轻、强度更高，适合对重量有严格要求的便携设备。加工工艺上，

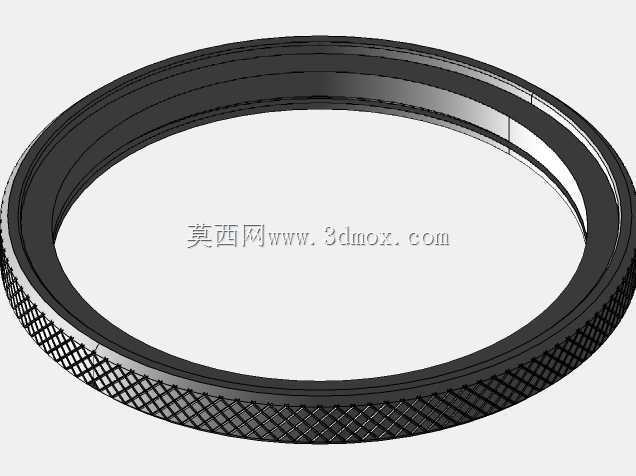

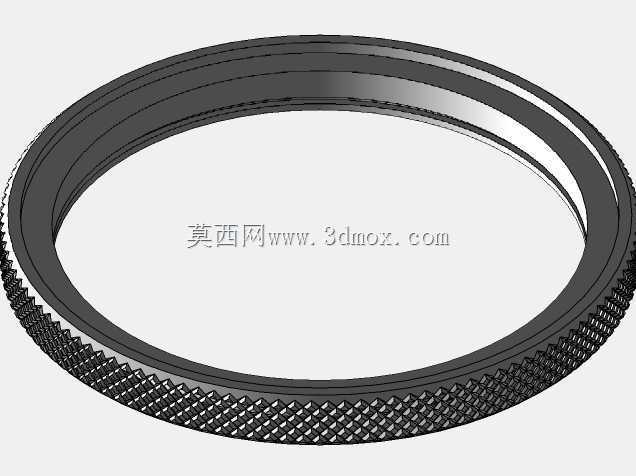

　　这类嵌框先采用数控车床完成内外径、阶梯、端面的粗精加工，之后采用滚花工艺完成外圈纹路加工，最后经过去毛刺、抛光、钝化处理，保证所有边缘无锐边，表面无加工残留的铁屑或毛刺。在三维建模过程中，滚花特征的处理需要注意，不要直接在模型上生成全尺寸的滚花实体特征，否则会导致模型文件过大，后续装配、工程图生成时出现卡顿，通常的处理方式是在实体上做出0.02mm的滚花压印痕迹，或者在渲染阶段通过纹理贴图实现滚花的视觉效果，只有在需要做滚花受力分析、模具加工时才会生成完整的滚花实体。另外，嵌框的壁厚设计要均匀，最薄处的壁厚不小于1.5mm，避免加工过程中出现变形，或者装配受力时出现开裂、形变。在实际选型替换时，需要重点测量三个尺寸：嵌框的外径、内孔定位止口的直径、轴向总高度，这三个尺寸直接决定了能否顺利装配，其次要确认滚花的形式是直纹还是网纹，端面是否有定位卡点，部分带旋转定位功能的嵌框会在端面设计波珠定位结构，这部分特征如果遗漏会导致装配后功能缺失。
