带焊耳KNX型拨动开关三维结构设计

　　这款带焊耳的拨动开关，在低压电气控制回路里属于十分常见的手动操作元件，日常在小型工控终端、楼宇KNX总线控制模块、桌面测试治具、小型家电控制面板上都能见到它的身影，主要承担回路通断、信号档位切换的功能，相比轻触开关它有更明确的操作档位反馈，相比船型开关它的安装占用空间更小，很适合在面板空间局促的控制场景里使用。

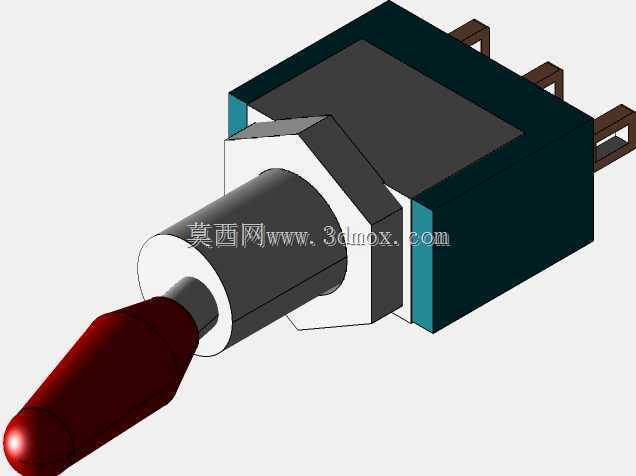

　　从结构设计逻辑来看，这款开关的主体采用方型基座设计，基座侧边预留的三个焊耳是整个结构的安装与接线核心，焊耳直接伸出基座尾部，既可以穿过PCB板的对应焊盘完成波峰焊固定，也能在飞线接线场景里直接缠绕导线焊接，不需要额外的接线端子配件，能大幅减少装配环节的零件数量。拨杆部分采用阶梯轴式结构，根部做了加粗的轴肩设计，和基座内部的限位结构配合，能限制拨杆的摆动角度，避免操作时拨杆偏转过度损坏内部的接触弹片，拨杆头部的红色绝缘帽采用圆弧收头设计，一方面增大手指接触时的摩擦力，操作时不容易打滑，另一方面绝缘材质能避免操作时的静电干扰内部触点，同时醒目的红色也能在面板上快速识别操作位置。

　　在安装边界的设计上，这款开关的基座采用标准的直插式元件尺寸，方型基座的侧边做了微小的定位凸台，嵌入PCB安装孔时能起到预固定的作用，过波峰焊时不会因为锡流冲击出现偏移。三个焊耳的间距按照常规PCB布线的标准间距设置，焊耳的厚度适配常规2oz铜厚的焊盘吃锡量，焊接后焊锡能均匀包裹焊耳，不会出现虚焊、焊盘脱落的问题。拨杆的伸出长度经过适配，安装在厚度2mm以内的塑料面板上时，拨杆头部伸出面板的高度刚好适合手指操作，不会因为伸出过长容易被误碰，也不会因为伸出过短操作时抠不到拨杆。

　　从功能特性上来说，这款开关的内部触点采用跷跷板式接触结构，拨杆摆动时带动内部的绝缘顶块推动触点弹片，实现两个档位的通断切换，拨杆的操作力矩经过调校，既不会因为太轻容易被误触发，也不会因为太重操作手感生涩，每次切换档位时都有清晰的触感反馈，操作人员不用看指示灯也能确认开关是否切换到位。基座部分采用耐温的工程塑料材质，能承受波峰焊时的高温冲击，不会出现基座融化变形的问题，同时基座的密封缝隙做了贴合设计，能阻挡日常使用中的灰尘进入开关内部，避免触点积碳出现接触不良的问题，在常规的室内工控、家电使用场景下，能保证足够长的使用寿命。

　　在三维建模的细节处理上，这款模型还原了开关的所有装配特征，包括焊耳的折弯角度、拨杆根部的轴肩结构、红色拨帽的圆弧曲面、基座侧边的定位凸台，所有的尺寸边界都按照实际量产零件的公差做了还原，在做PCB布局设计、面板开孔设计的时候，可以直接调用这个模型做干涉检查，不需要反复测量实物尺寸。比如在做KNX总线的按键面板设计时，导入这个模型就能直接确认面板开孔的大小、拨杆伸出的长度、焊耳和PCB上其他元件的安全距离，避免出现装配时开关和周边元件干涉、面板开孔位置不对导致开关装不进去的问题。另外模型也还原了拨杆的摆动角度范围，在做结构仿真的时候，可以模拟拨杆摆动到极限位置时和周边结构的间隙，提前规避结构设计的缺陷。

　　很多刚接触电气结构设计的工程师，在选这类小型拨动开关的时候，经常会忽略焊耳的长度和折弯方向，等到打样回来才发现焊耳和PCB上的走线或者其他元件干涉，不得不重新改板，这个模型把焊耳的伸出长度、折弯角度都做了1:1的还原，选型的时候直接把模型调入装配体，就能提前确认所有的安装尺寸是否匹配，能大幅减少打样返工的次数。另外拨帽的尺寸也做了精准还原，在做面板的丝印设计的时候，可以根据拨帽的大小确认档位标识的印刷位置，不会出现标识和拨帽位置错位的问题。
