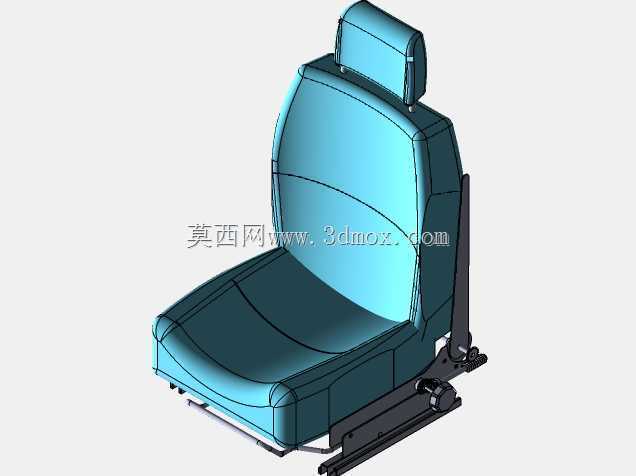

带运动仿真结构的汽车乘用座椅机构

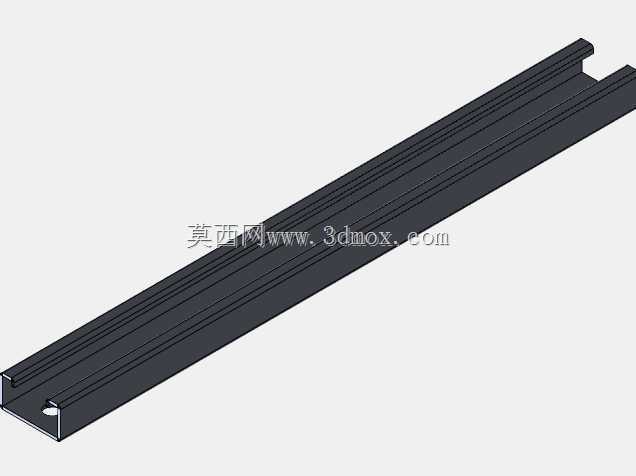

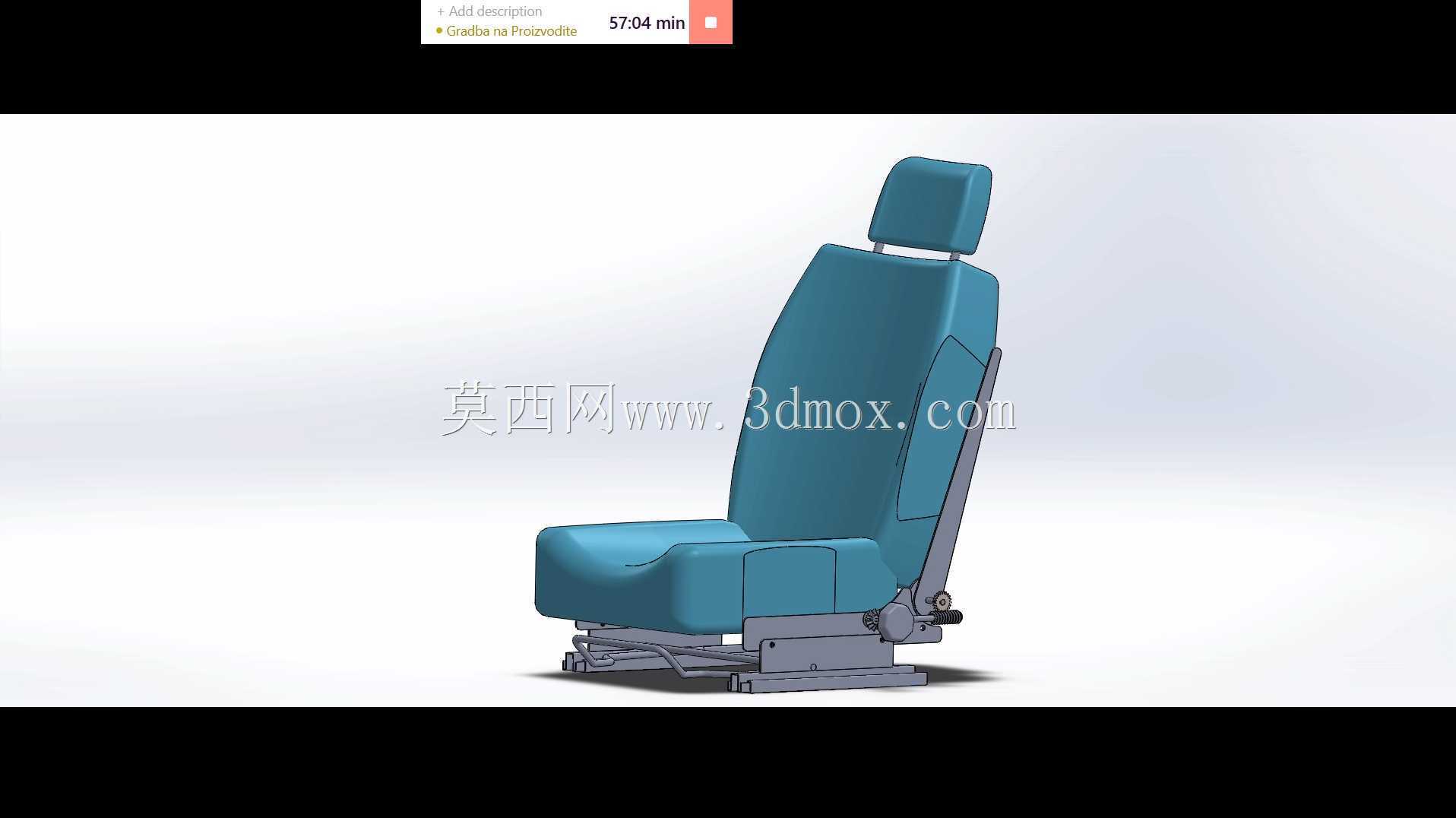

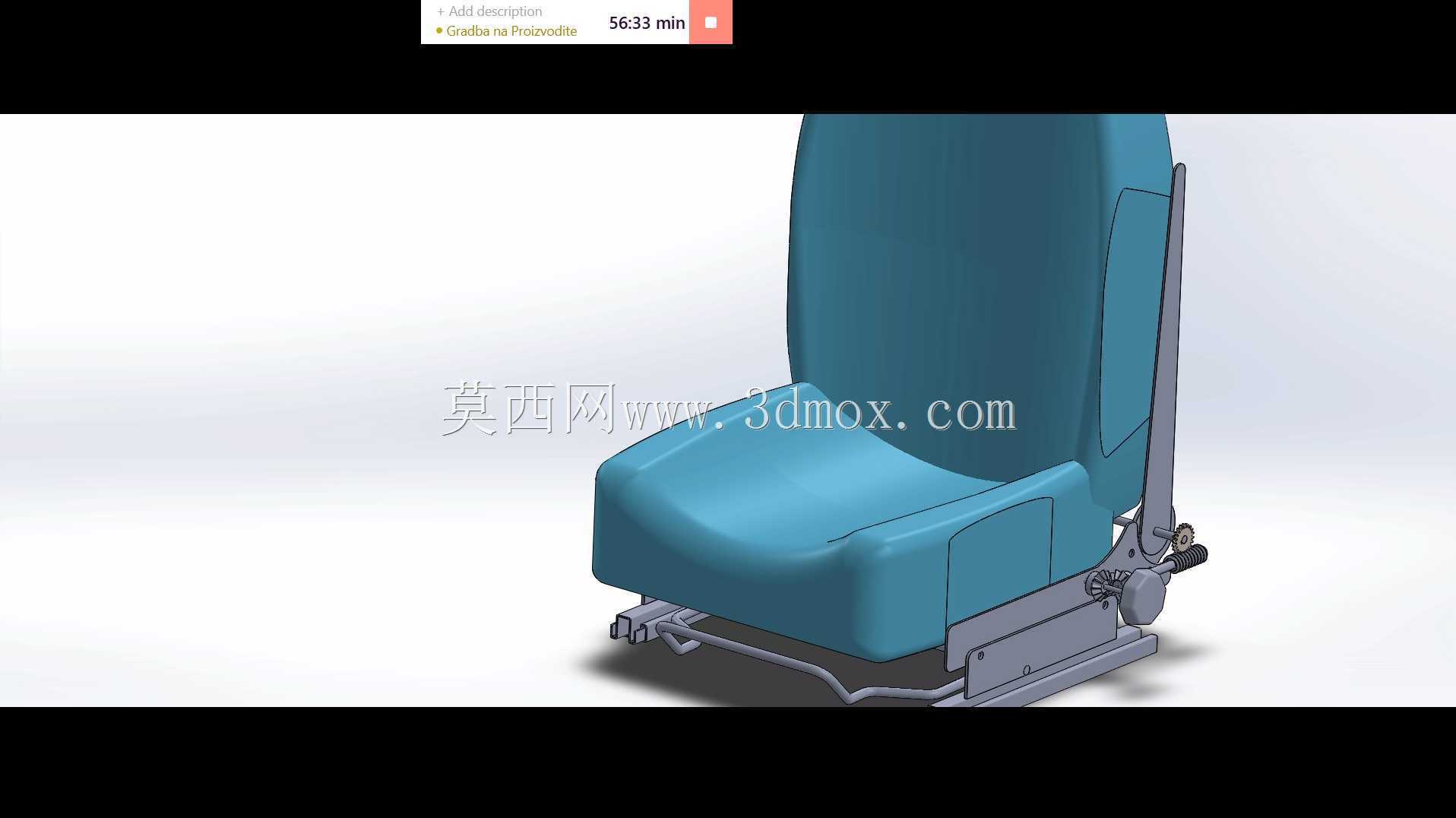

　　这套座椅机构的三维结构，覆盖了民用乘用车前排座椅的核心功能实现逻辑，日常驾乘场景里的前后滑移、靠背角度调节、头枕高度适配这些高频使用的功能，都在结构里做了完整的运动副约束，做整车内饰布置的时候，可以直接调用这套结构校核人机工程边界，不用从零开始搭建骨架结构，能省不少前期方案迭代的时间。从实际装车的适配场景来看，这套结构的安装接口完全匹配主流A级乘用车的地板安装点间距，底部的滑轨组件采用双轨平行布置，单轨的有效滑移行程覆盖180mm到240mm的常规调节范围，能适配150cm到190cm身高驾乘人员的腿部空间需求，滑轨的锁止结构采用棘爪齿条啮合形式，锁止齿的间距设置为12mm，每调节一档的位移量刚好匹配普通人坐姿微调的步长，

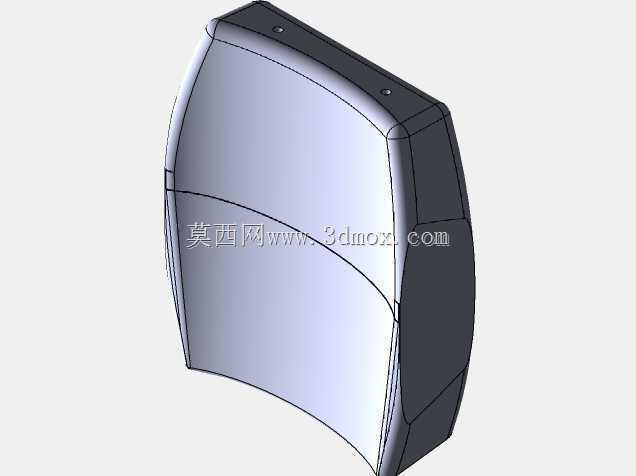

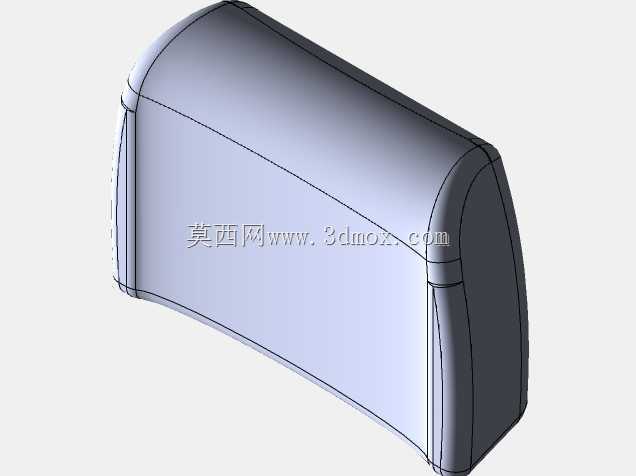

　　不会出现调节幅度过大找不到合适坐姿的问题。靠背和座垫的铰接点位置做了反复校核，转轴中心距离座垫上表面的高度设置为125mm，这个尺寸是结合大量人体H点测量数据确定的，靠背角度调节范围从95度的直立坐姿到135度的半躺休憩状态，调节过程中靠背的转动轨迹不会和B柱内饰板、后排乘员的腿部空间发生干涉，铰接位置的扭簧回位力矩设置为12N·m，解锁靠背的时候不会出现突然前翻的安全隐患，也不会因为力矩过大导致调节时手感过重。头枕部分采用插杆式调节结构，插杆的直径为14mm，和靠背顶部的导套间隙控制在0.2mm以内，既保证调节时的顺滑度，又不会出现行驶过程中头枕晃动异响的问题，头枕的高度调节行程为80mm，能覆盖不同身高乘员的头颈部支撑需求，

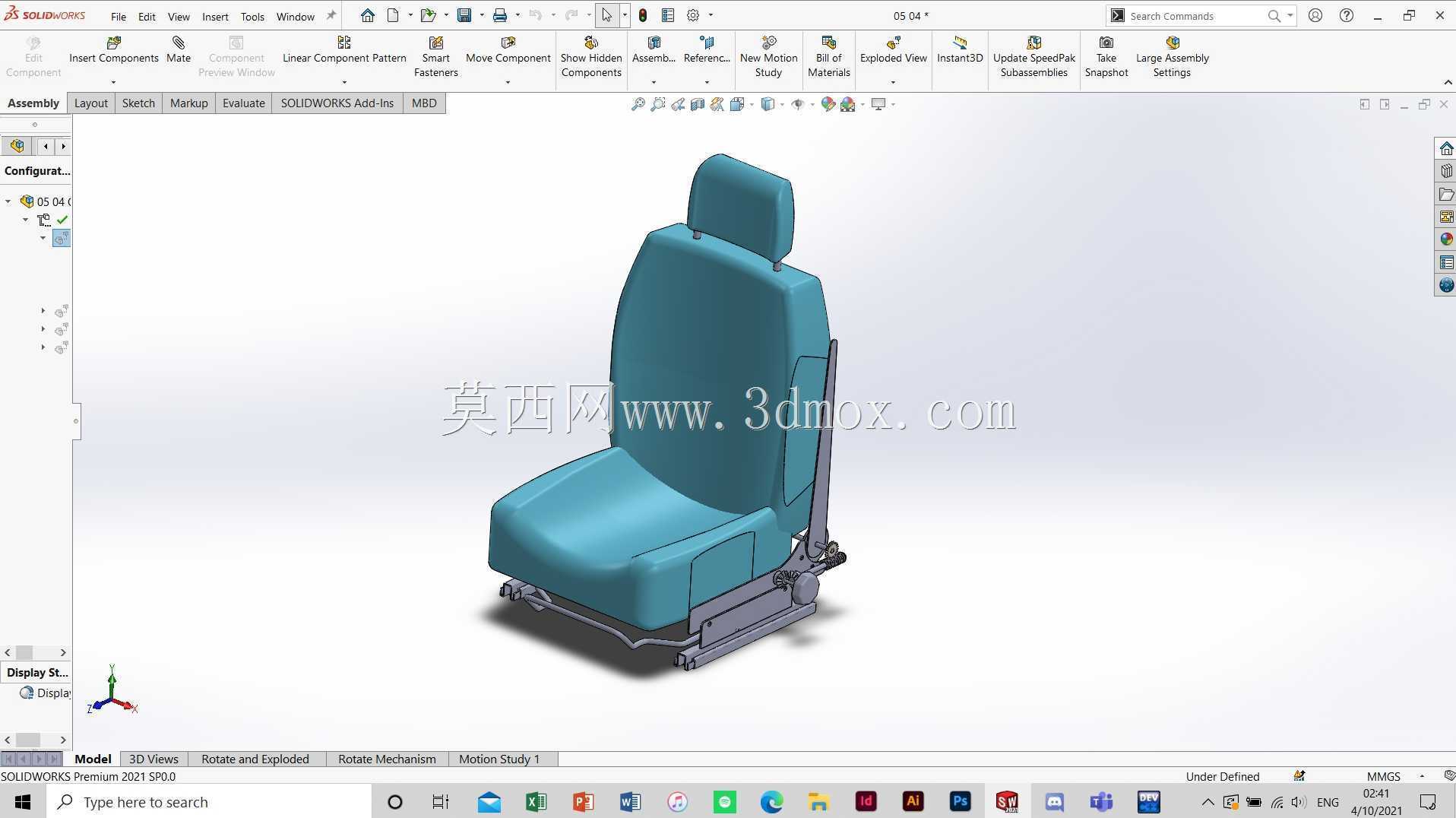

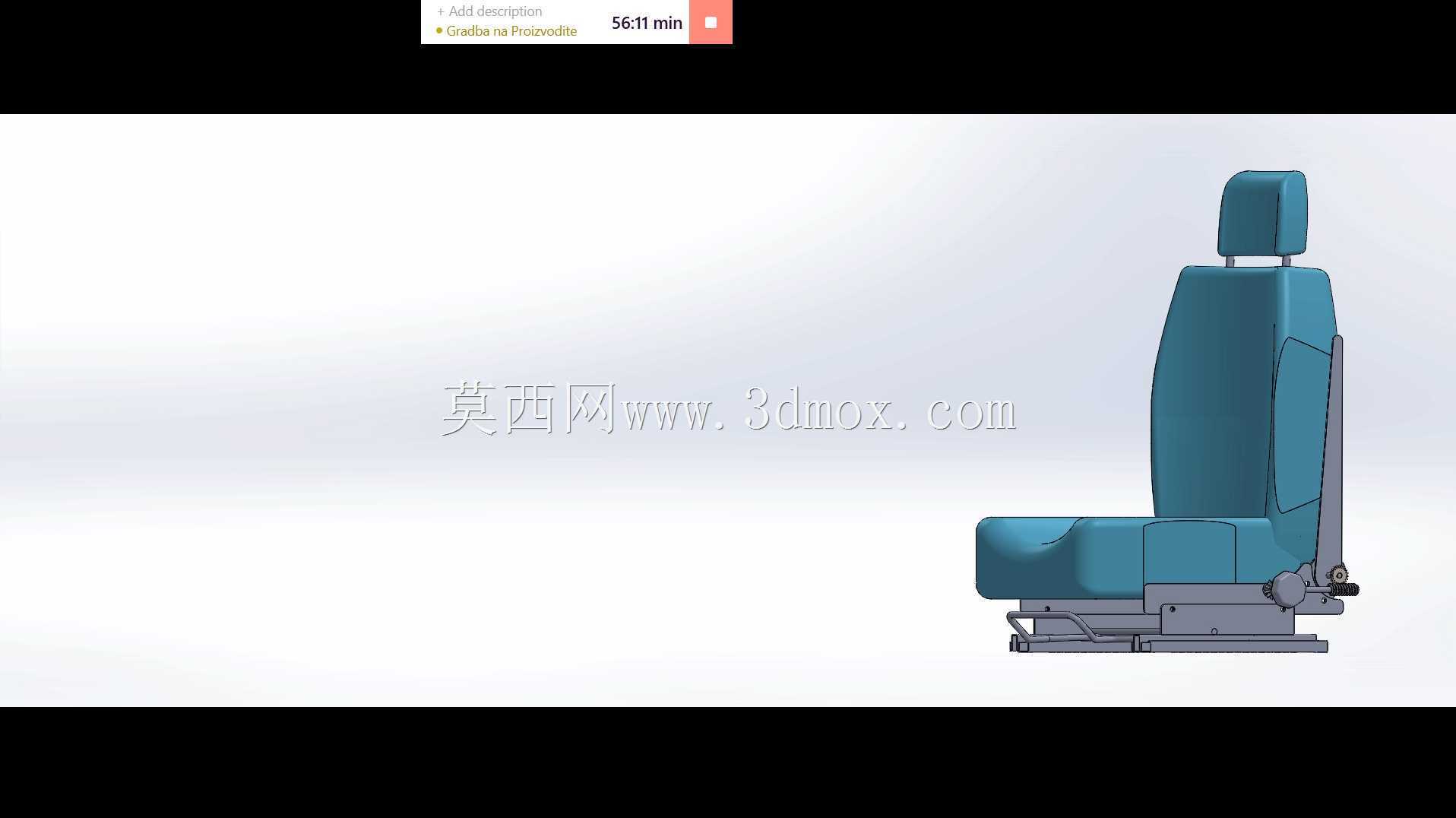

　　满足追尾碰撞时的颈部防护结构要求。座垫内部的支撑结构采用分区设计，前部的承托边缘做了15度的上翘角度，长度设置为380mm，能给大腿提供足够的支撑面，长时间驾乘不会出现腿部悬空的疲劳感，座垫侧围的凸起高度为60mm，过弯的时候能给躯干提供足够的侧向支撑，不会出现身体侧滑的情况。整个机构的安装边界做了严格的尺寸控制，整体宽度为520mm，座垫最低位置距离地板安装面的高度为280mm，整体高度在头枕升到最高位置时为1020mm，最低位置为940mm，布置的时候只要预留出前后滑移的行程空间、靠背转动的扫掠空间，就不会和周边的中控扶手、车门内饰板、地板凸起结构发生干涉。做运动仿真的时候，所有铰接副、滑移副都添加了真实的摩擦系数参数，

　　滑轨的摩擦系数设置为0.15，铰接转动副的摩擦系数设置为0.1，模拟出来的调节手感和实际装车后的状态高度一致，能直接用于前期的功能验证，不用等做出物理样件再发现结构干涉或者力矩匹配不合理的问题。对于做汽车内饰结构设计的工程师来说，这套结构可以作为通用化的座椅平台基础，根据不同车型的宽度、内饰造型要求，调整外覆面的造型曲面，不用改动核心的运动机构和安装接口，能大幅缩短新车型的内饰开发周期，也能降低后续零部件开模的成本，实现核心部件的平台化通用。
