不锈钢自由浮动杠杆式疏水阀结构设计

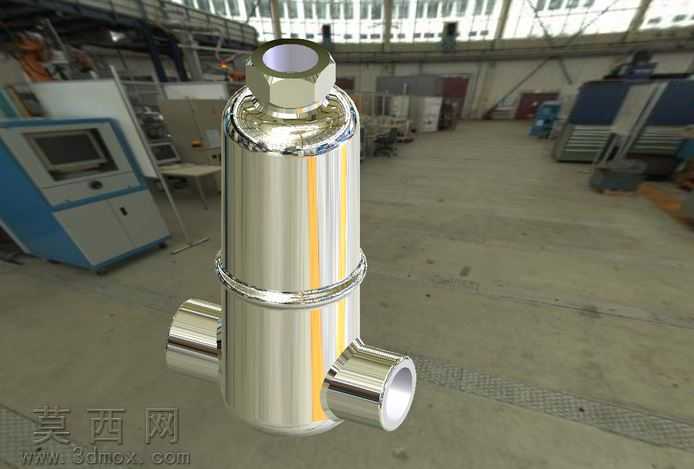

本作品为不锈钢材质的自由浮动杠杆流失陷阱三维建模作品，建模过程围绕工业流体管路配件的实际功能需求展开，首先梳理产品的核心结构逻辑：整体采用立式圆柱罐体作为主体承载结构，顶部设置六角形螺纹端盖用于内部构件检修与密封，侧部对称布置两个外螺纹接口作为流体进出通道，接口规格适配.75NPT管路连接标准，整体材质选用SS不锈钢，建模阶段严格遵循不锈钢五金件的加工工艺规范，对罐体的卷制成型焊缝、接口与罐体的焊接过渡、端盖的螺纹咬合结构都做了精细化还原。建模时优先采用参数化特征构建方式，先绘制罐体的回转截面草图，通过旋转特征生成主体罐体基础形态，再分别构建侧部接口的圆柱基体，通过拉伸切除生成内流通孔，对接口外表面的螺纹结构采用螺旋线扫描切除方式实现，还原真实螺纹的牙型轮廓与螺距参数；顶部六角端盖先通过拉伸生成六角柱体，再做与罐体配合的螺纹段，同时在端盖与罐体的结合处设计密封槽结构，还原实际产品的密封装配逻辑。内部的自由浮动杠杆疏水组件是建模核心，先构建杠杆的铰接支点结构，再匹配浮球的浮动行程空间，对杠杆与启闭阀芯的连接部位做装配约束还原，确保浮球随液位升降时可带动阀芯完成启闭动作，实现冷凝水排出、蒸汽阻隔的疏水功能。材质渲染阶段，针对不锈钢材质的金属特性，调整反射率、粗糙度参数，还原亮面不锈钢的镜面反光效果与金属质感，对罐体表面的纵向抛光纹理做贴图映射，模拟真实不锈钢加工后的表面肌理；场景渲染采用工业车间环境作为背景，添加柔和的环境光与定向补光，突出产品的金属光泽与结构轮廓，对焊缝、接口边缘等细节部位做光影强化，清晰展现各部件的衔接关系。设计过程中充分考虑产品的实际使用场景，整体结构无多余冗余设计，罐体容积匹配对应管路的冷凝水产生量，杠杆浮球机构的行程设计确保疏水动作灵敏无卡滞，不锈钢材质的选用适配高温蒸汽管路的耐腐蚀需求，各连接部位的结构强度均满足工业管路的压力使用要求，整体模型完整还原了该类疏水陷阱的全部结构细节，可用于产品结构展示、装配工艺模拟以及相关管路系统的配套设计参考。
