网格镂空加强筋结构工业周转塑料箱

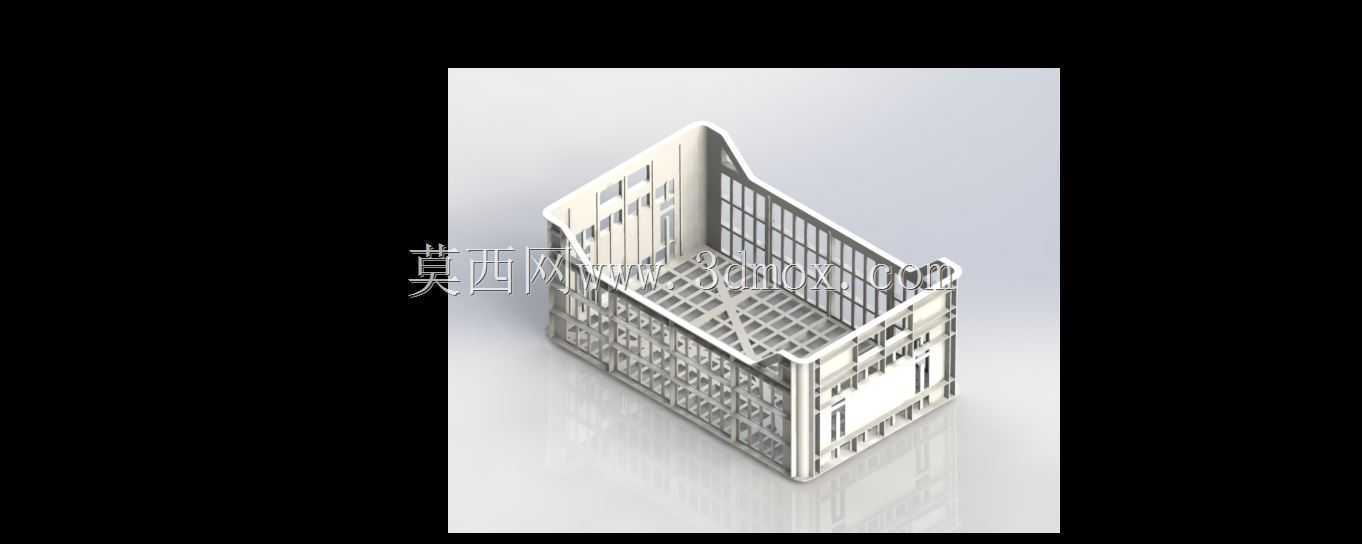

　　这款网格结构塑料周转箱的三维建模，完全围绕工业场景下的物料周转实际需求展开，在做结构设计的时候，首先要平衡的就是承载能力与箱体自重的矛盾——如果做全实心侧壁，不仅原材料消耗大，箱体自重过高，人工搬运时劳动强度会大幅提升，堆叠时下层箱体的承压负荷也会额外增加；但如果镂空比例过大，侧壁的抗形变能力不足，装满较重物料时容易出现侧壁外鼓、堆垛错位的问题。因此建模时对侧壁网格的筋条宽度、网格密度做了反复校核，每一条竖向加强筋都从箱口位置一直延伸到底部承托筋位，横向筋条按照等间距排布，和竖向筋形成连续的受力网格，既能够让箱体侧壁在承受侧向物料挤压时，把应力均匀分散到整个侧壁框架上，避免局部应力集中导致的筋条断裂，也能最大程度减少实体塑料的用量，降低箱体整体重量。

　　从实际应用场景来看，这类塑料箱广泛适配生产车间的工序间物料转运、仓储环节的货品堆存、物流链路的周转配送等多个环节，不管是存放机加工后的小型零部件、电子组装环节的元器件，还是生鲜流通领域的果蔬货品，镂空的网格结构都能快速实现沥水、通风，避免密闭空间内积潮导致的物料锈蚀、货品闷坏问题。在设计箱口结构的时候，特意做了外翻的加厚边沿，这个结构一方面是为了人工搬运时提供足够的握持受力位，搬运时手部可以完全贴合箱口边沿，发力更顺畅，不会出现硌手的问题；另一方面，外翻边沿的底部做了和底部堆叠定位槽匹配的凸台结构，当多个箱体空箱叠放或者满箱堆垛的时候，上层箱体的底部定位槽可以刚好卡入下层箱体的箱口凸台，堆垛高度达到四到五层时也不会出现滑移、倾翻的问题，充分利用垂直仓储空间。

　　箱体的底部设计没有采用全平面结构，而是做了网格状的加强筋承托面，底部的筋条高度比箱体底面的接触边低2mm左右，这样当箱体放置在平面货架、输送线或者地面上时，只有底部四周的接触边和支撑面接触，中间的网格承托面不会直接和支撑面发生摩擦，长期使用过程中不会因为反复拖拽磨损底部承托结构，同时网格状的底筋也能提升整个底面的抗弯曲能力，当箱内装满重量较大的金属零件时，底面不会因为长期承重出现向下凹陷的形变，保证箱体可以顺畅在辊筒输送线上移动，不会因为底面变形卡滞在输送线的辊筒间隙里。

　　考虑到实际使用中经常需要配合自动化设备完成箱体的抓取、转运，建模时也对箱体的外形尺寸公差做了预留，箱体的外部长宽尺寸严格按照通用物流周转的模数设计，可以完美适配标准尺寸的塑料托盘，一个标准托盘上可以整齐排布整数个箱体，不会出现空间浪费或者箱体超出托盘边界的问题；箱体的侧壁没有多余的外凸结构，所有的筋条都在侧壁的厚度范围内排布，这样自动化机械手在夹取箱体侧壁的时候，夹爪可以完全贴合侧壁平面，不会因为局部凸起导致夹取受力不均，出现箱体滑落的问题。另外，箱体一端的侧壁做了内凹的标签位，这个位置比侧壁平面内凹3mm，粘贴物料标识标签之后，标签不会因为箱体之间的摩擦、剐蹭出现脱落、磨损，方便仓储管理时快速识别箱内物料信息。

　　在做结构倒角处理的时候，所有的筋条交接位置、箱体边角位置都做了R2到R5的圆角过渡，没有尖锐的直角结构，一方面是注塑生产过程中，圆角结构可以让塑料熔体在模腔内流动更顺畅，减少填充不足、内应力集中的问题，提升注塑成品的良品率；另一方面，日常使用过程中，圆角结构不会划伤操作人员的手部，也不会在和其他设备、货品碰撞时出现应力开裂，延长箱体的实际使用寿命。空箱状态下，箱体可以互相套叠存放，套叠时的间隙控制在15mm左右，既不会因为间隙过小导致套叠后难以分离，也不会因为间隙过大浪费存储空间，空箱存储时的占用空间仅为满箱使用状态的30%，可以大幅降低空箱回流、仓储时的空间占用成本。
