便携式应急启动电源电池盒结构设计

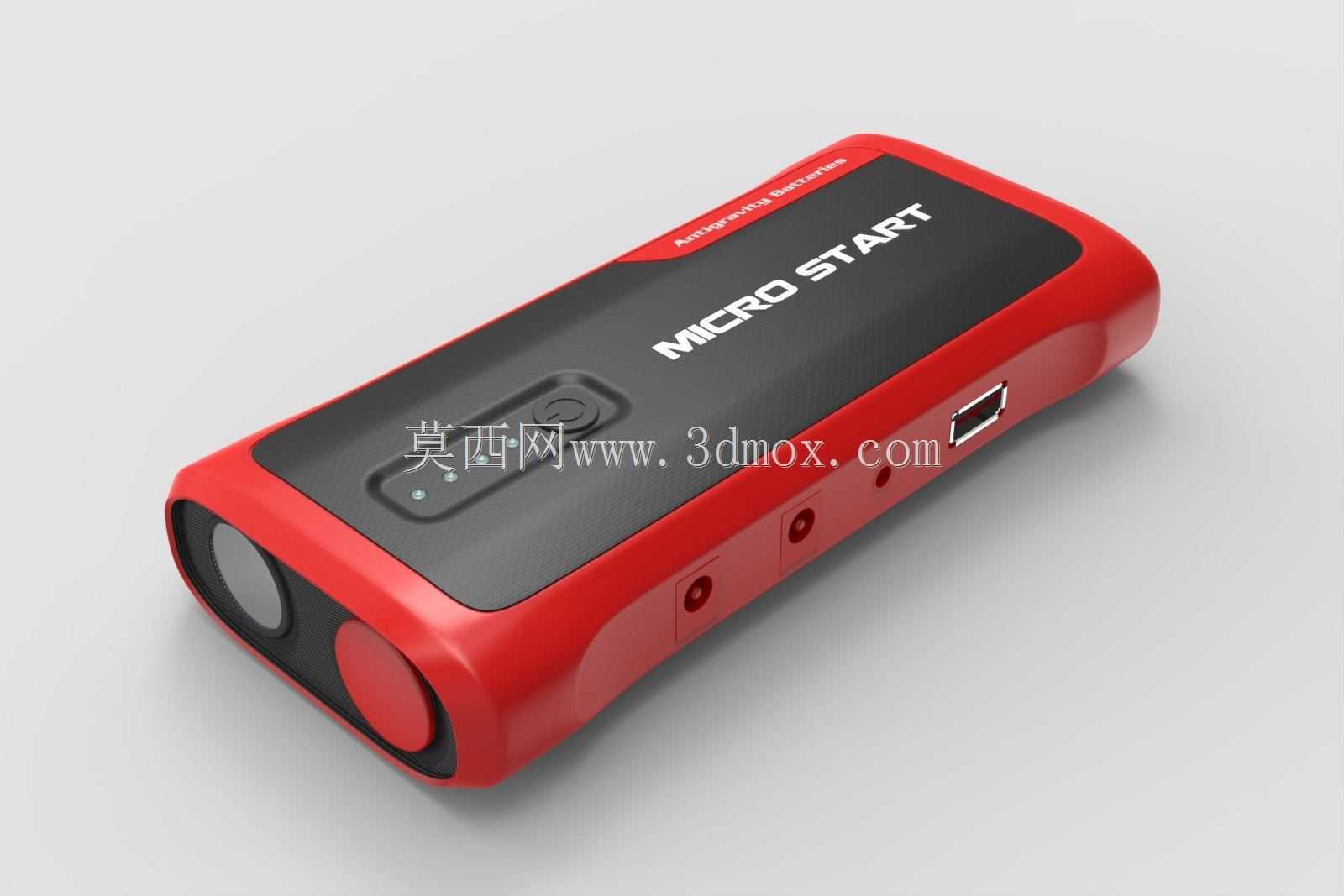

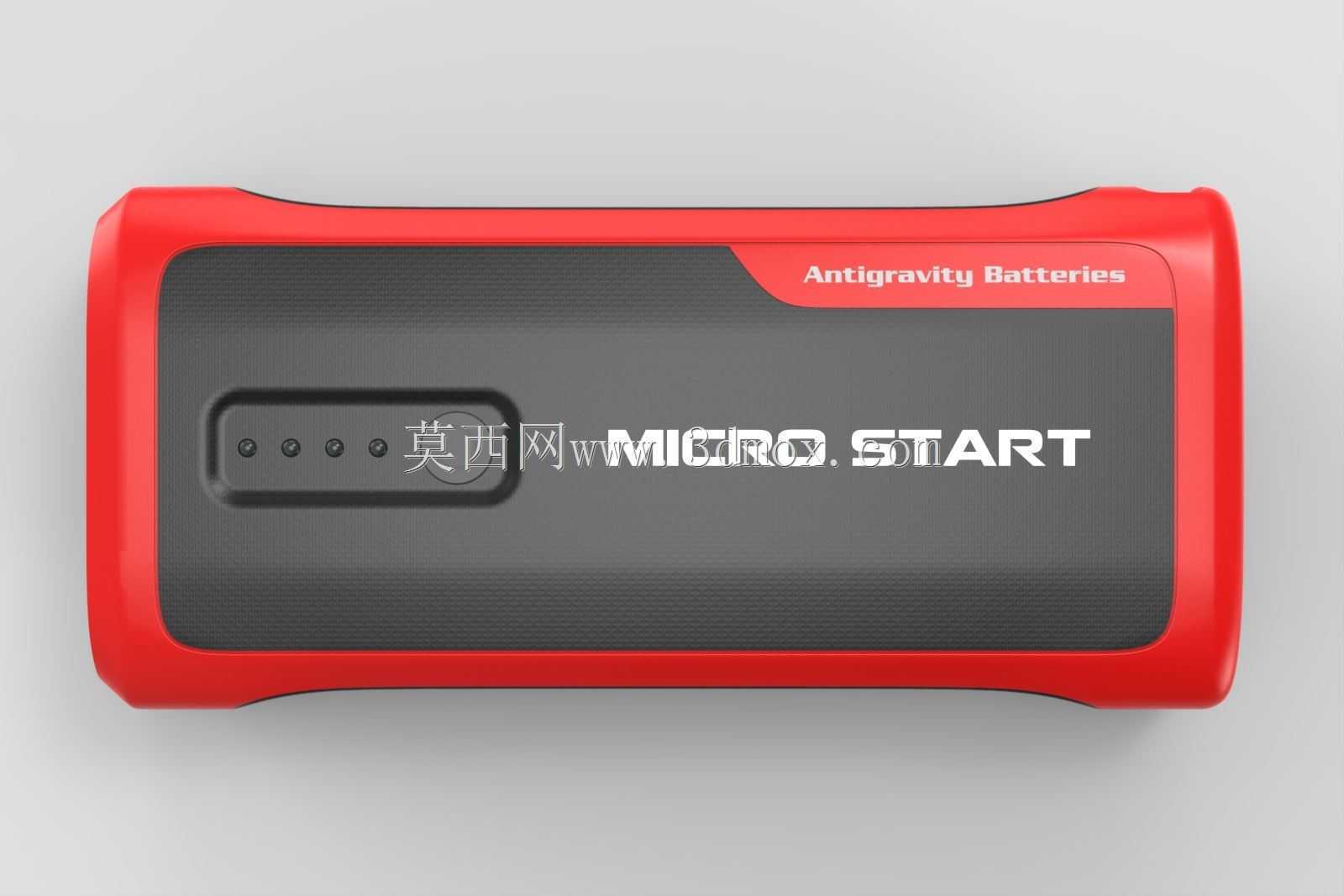

　　这款电池盒的结构设计，核心围绕车载应急启动场景的实际使用需求展开，日常使用中，这类产品需要在车辆亏电无法启动时提供瞬时大电流输出，同时还要兼顾户外临时供电、应急照明等附加功能，因此外壳的结构强度、接口布局、握持手感都是设计阶段需要反复权衡的要点。从外形轮廓来看，整体采用长条形圆角设计，边缘做了大弧度过渡处理，没有尖锐的棱角，一方面是避免在车载收纳、手持操作时刮擦内饰或者划伤手部，另一方面也能在意外跌落时分散冲击力，降低外壳开裂的风险。主体外壳采用双色结构，红色的外层包裹件选用耐冲击的工程塑料材质，覆盖设备的四个边角以及侧部易磕碰区域，相当于内置了防撞缓冲结构，黑色的中部面板做了细微的磨砂纹理处理，既可以减少日常使用留下的指纹划痕，也能提升手持时的摩擦力，避免沾水或者沾油时出现滑脱的问题。

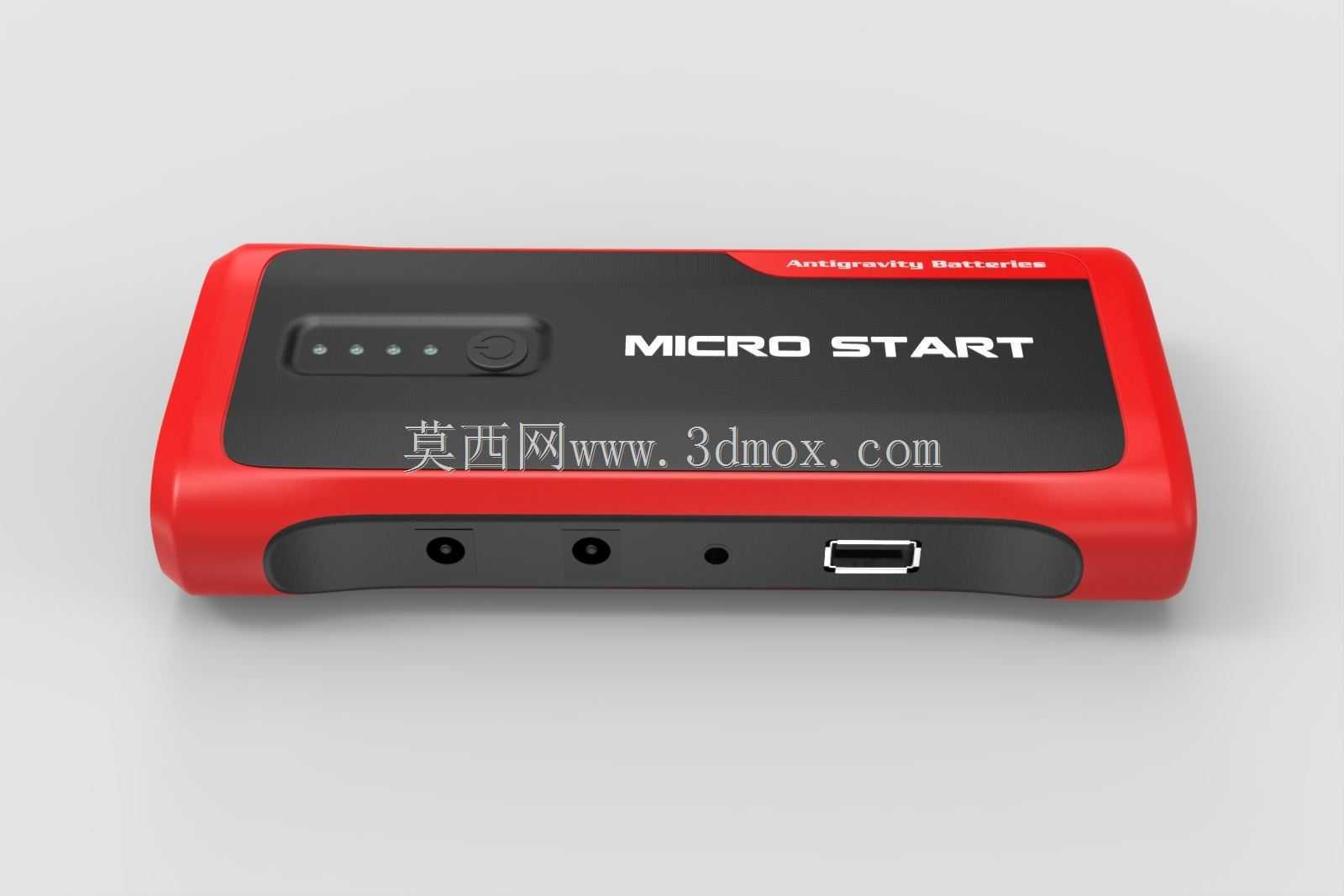

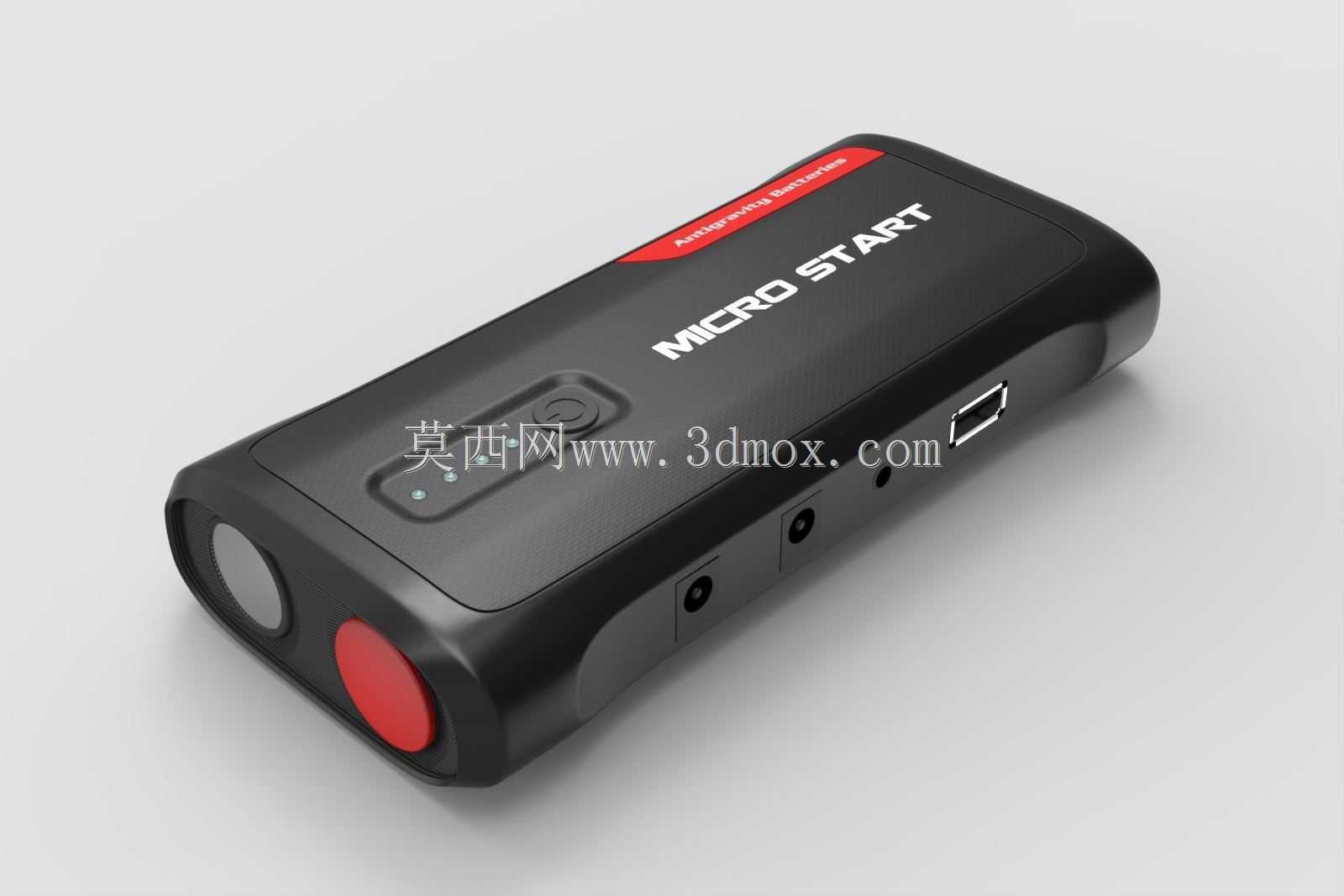

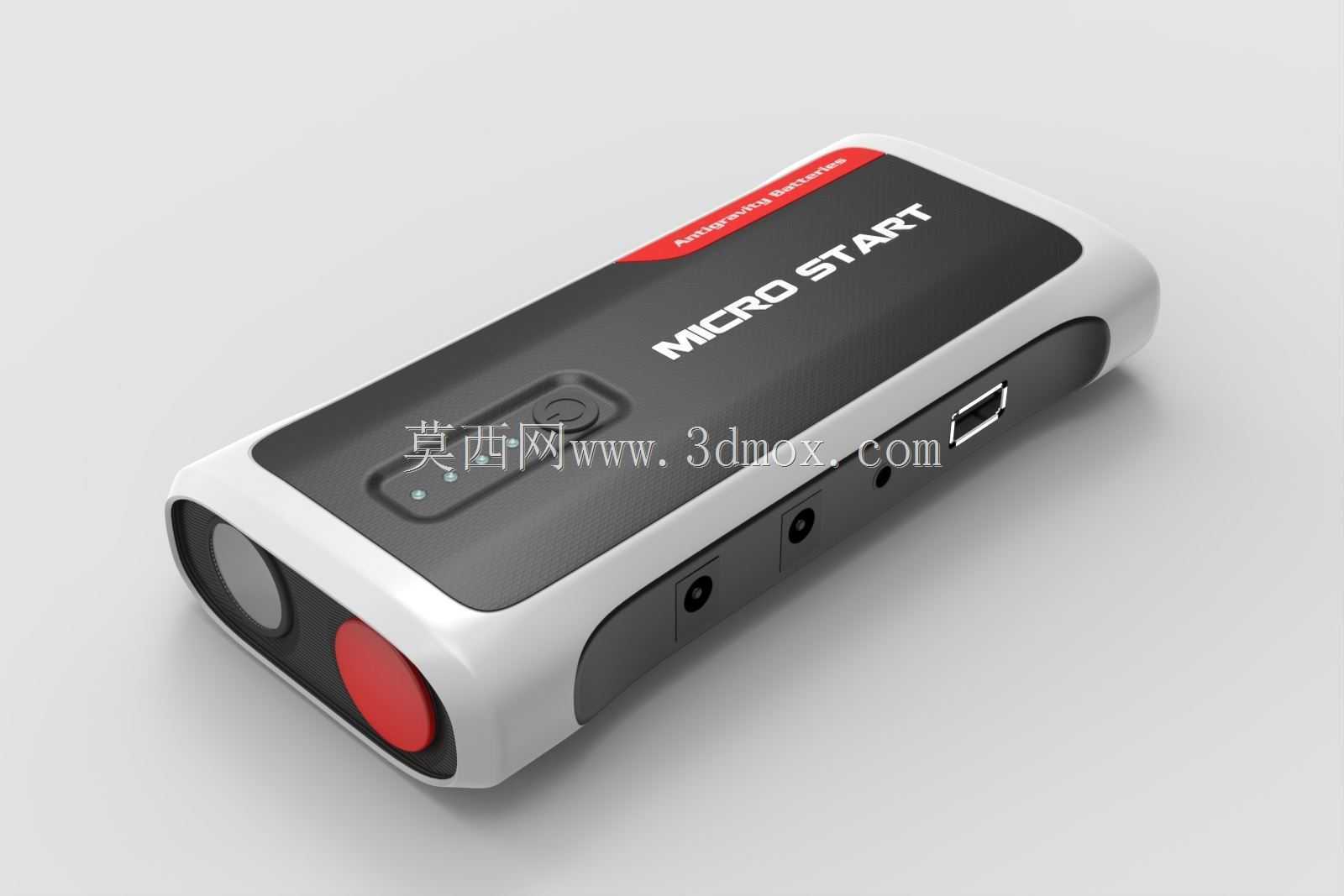

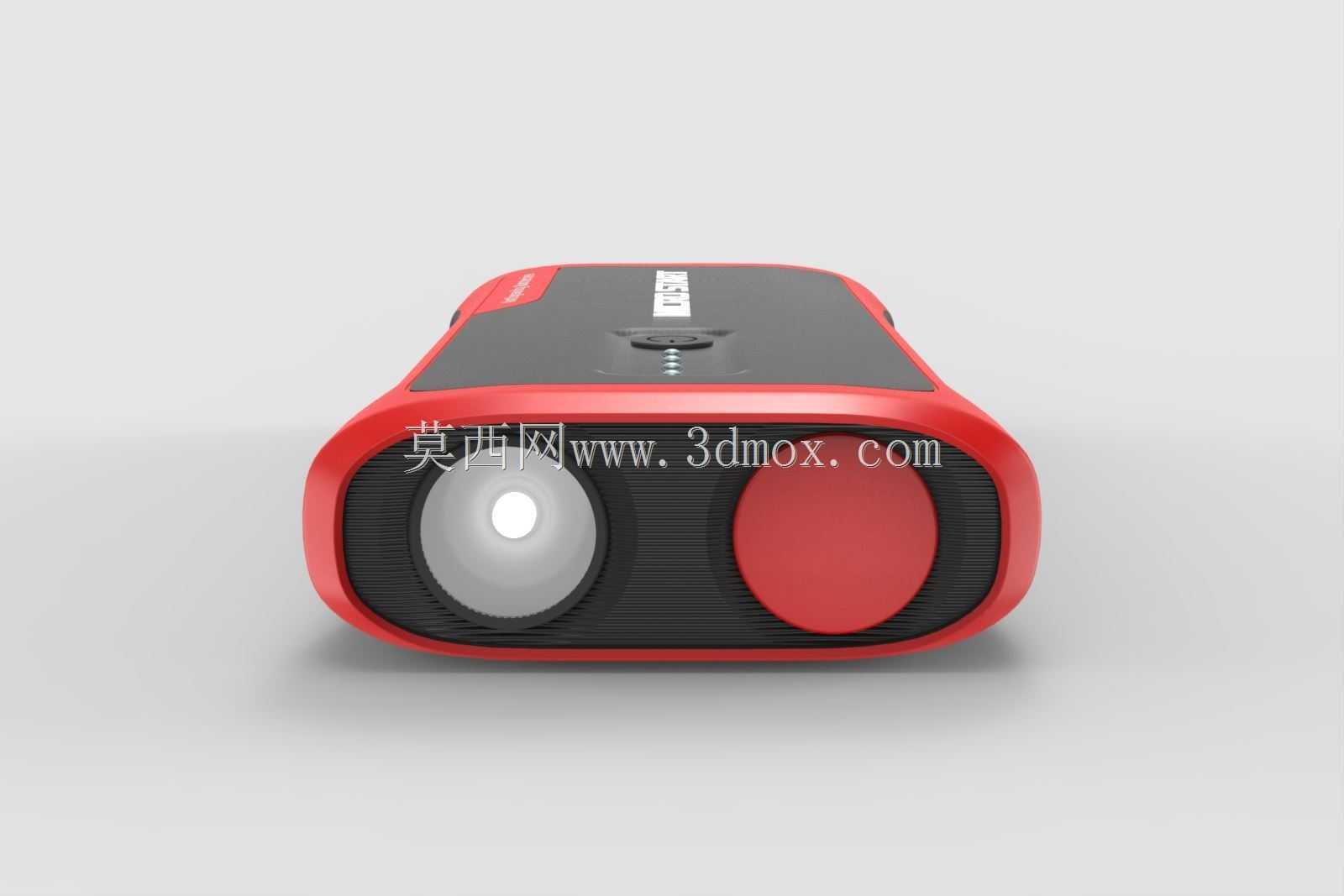

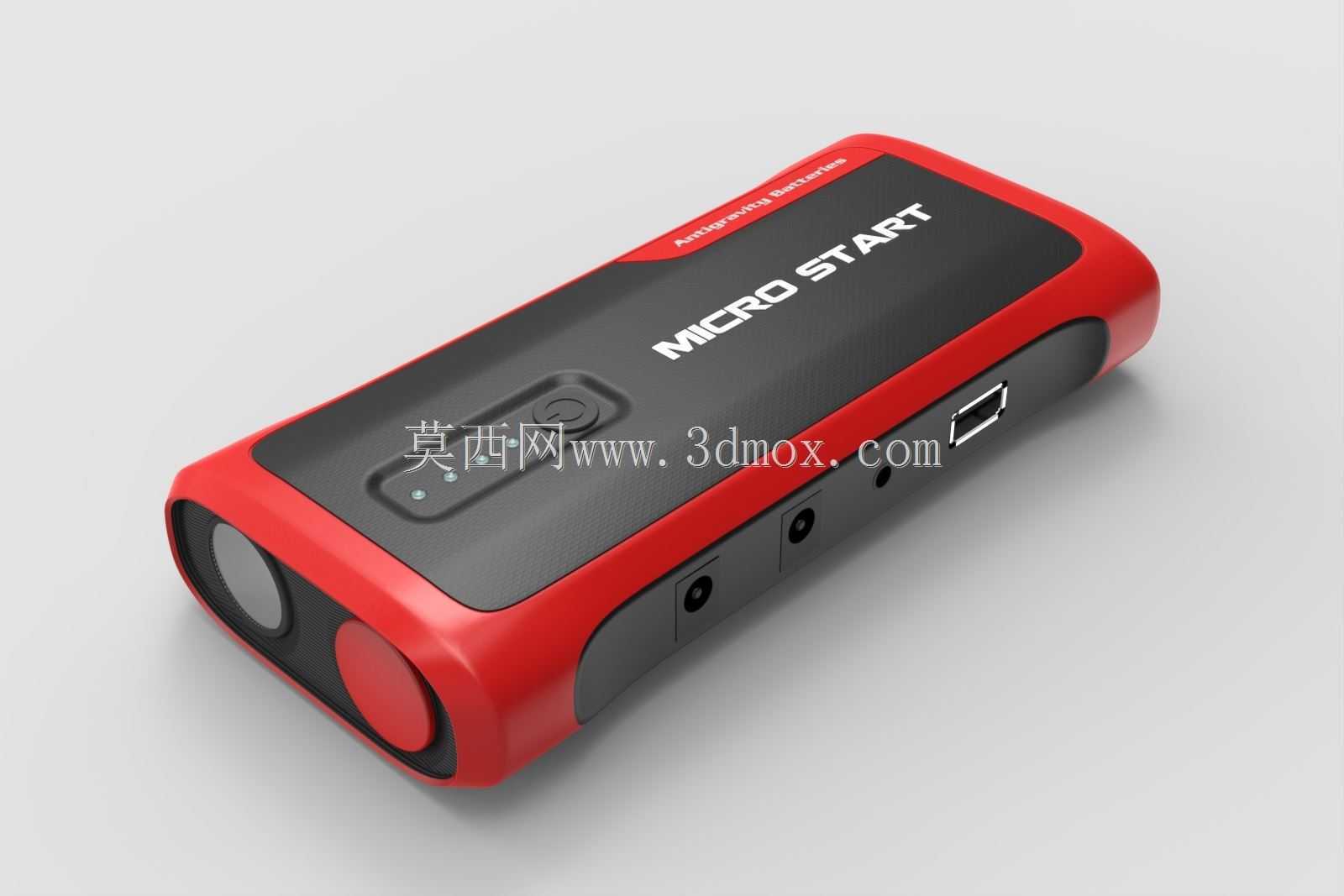

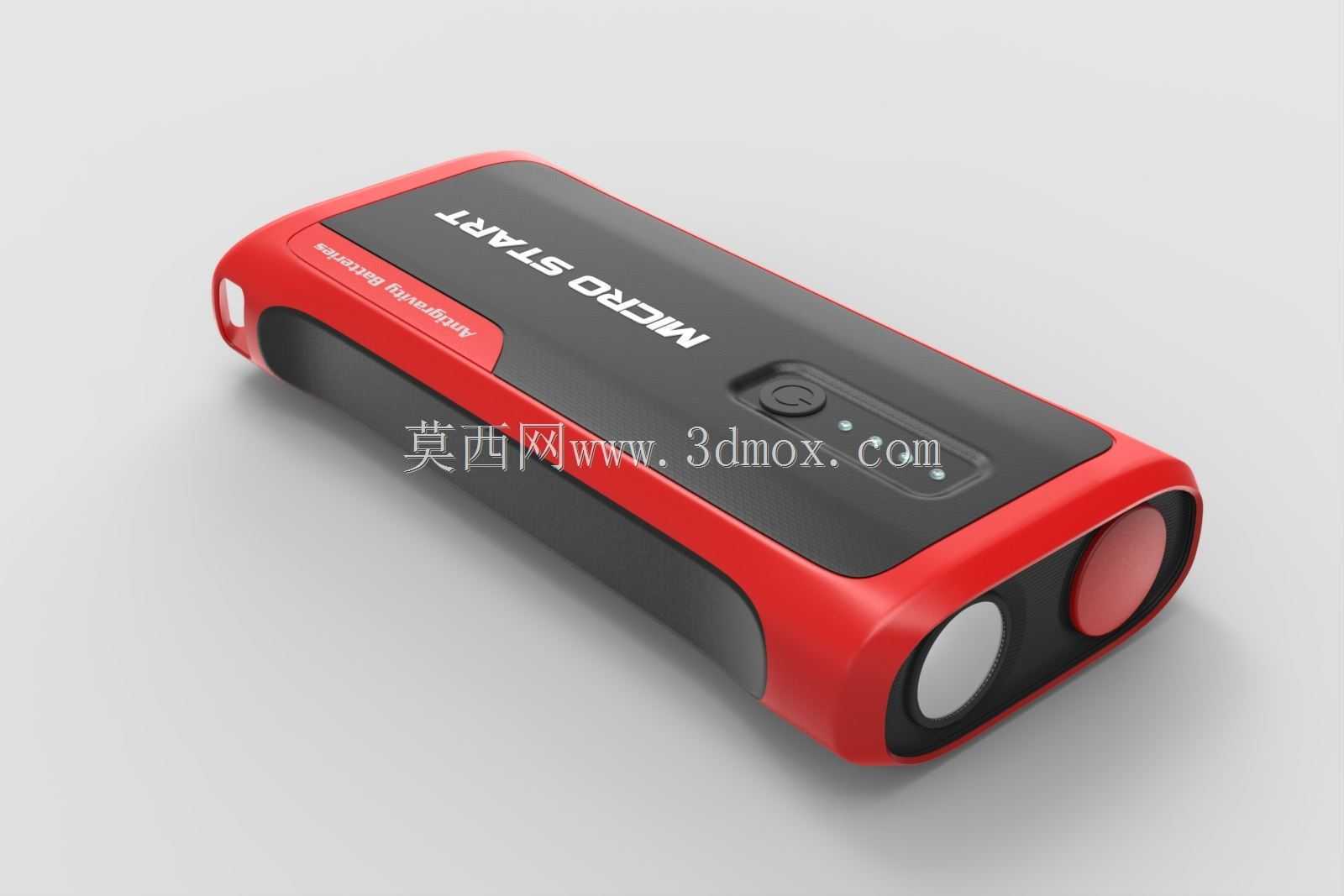

　　功能布局上，正面区域集成了功能按键与状态指示灯，按键做了内凹式设计，按键表面略低于周边面板高度，能够避免收纳过程中被其他物品挤压误触发，指示灯排布在按键旁侧，通过不同的亮灯状态反馈剩余电量、输出状态等信息，用户不需要翻看说明书就能快速判断设备工况。设备一端设置了应急照明模组，搭配独立的红色警示灯盖，照明模组的透镜做了聚光处理，能够在夜间换胎、检查车辆机舱时提供足够的照明范围，红色警示灯则可以在道路故障停车时起到警示作用，提醒后方车辆避让。侧部的接口区域做了下沉式设计，包含USB输出接口、多个直流输出接口以及充电输入接口，所有接口的边缘都做了加厚处理，接口内部设置了定位挡边，能够避免插头插歪时损坏接口针脚，同时接口排布预留了足够的插拔空间，即使是尺寸较大的插头也能顺利插接，不会出现相邻接口互相干涉的问题。

　　内部结构设计上，电池仓的空间做了规整化处理，能够适配多串圆柱锂电芯或者方形聚合物电芯的排布，仓体内壁设置了多道纵横交错的加强筋，既可以提升外壳整体的抗形变能力，也能对内部电芯起到限位作用，避免车辆行驶过程中的颠簸震动导致电芯移位、接线松脱。电芯与外壳内壁之间预留了缓冲泡棉的安装间隙，能够吸收冲击能量，保护电芯不受外力挤压。电路板的安装位设置了独立的固定柱，柱位高度经过精确计算，确保电路板安装后与电芯之间保持安全的绝缘距离，避免出现短路风险。外壳的上下盖采用卡扣加螺丝的双重固定方式，卡扣分布在壳体四周边缘，能够实现上下盖的预定位，装配时不需要额外扶持就能对准螺丝孔位，螺丝孔位做了沉台设计，螺丝锁紧后头部不会突出壳体表面，既保证了外观的平整性，也能避免螺丝刮擦其他物品。

　　安装边界方面，这款电池盒的整体尺寸控制在单手握持的舒适范围内，长度不超过成年人手掌的宽度，厚度控制在3厘米以内，能够轻松放入车门储物格、背包侧袋或者车载工具箱内，不会占用过多的收纳空间。壳体表面没有突出的结构件，所有外部特征都做了顺滑过渡，收纳时不会勾挂布料或者线缆。从实际使用的工况出发，外壳材质选用耐高低温的工程塑料，能够适应夏季车内高温、冬季户外低温的使用环境，不会因为温度变化出现材质变脆、壳体变形的问题。侧部的接口位置做了轻微的内凹处理，即使设备平放在桌面上，接口也不会直接接触桌面，避免桌面的水渍、灰尘进入接口内部影响接触性能。整体结构没有多余的装饰件，所有的外观特征都服务于实际功能，比如顶部的红色装饰条区域其实是内部电芯的散热辅助区域，通过壳体材质的导热特性，能够在大电流输出时将内部热量快速导出，避免内部温度过高影响电芯寿命。在结构验证阶段，这类电池盒需要通过跌落测试、振动测试、高低温循环测试等多项可靠性验证，因此壳体的壁厚设计、加强筋排布、卡扣的扣合量都经过反复调整，比如边角位置的壁厚比中部面板厚0.8毫米，能够在跌落时承受更大的冲击力，卡扣的扣合量控制在1.2毫米，既保证装配后的连接强度，也不会因为扣合量过大导致拆卸维修时损坏卡扣。
