自行车载带转向指示功能手机导航支架

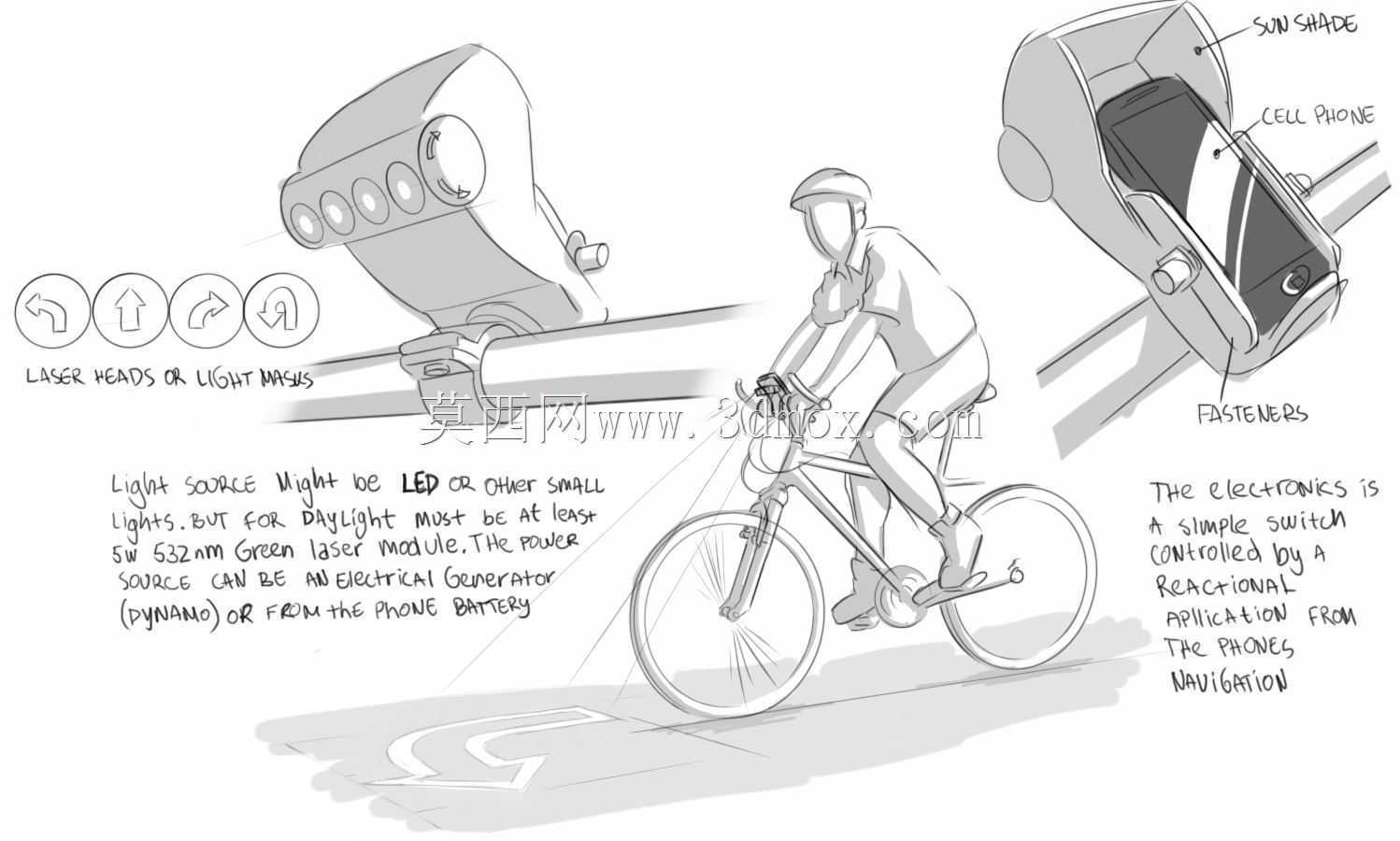

　　日常通勤骑行、城郊休闲骑行场景中，多数骑行者依赖手机导航获取路线信息，但常规手机支架仅具备设备固定功能，骑行者查看导航时需要低头偏移视线，在城市复杂路况下极易引发通行风险，同时常规骑行手势转向提示在夜间、雨雾天气下辨识度极低，后车、侧方车辆难以快速识别骑行者的行进意图，存在明确的安全隐患。这款集成导航指示功能的手机支架，正是针对骑行场景下的双重痛点完成结构设计，将手机固定功能与路线指示功能做了一体化整合，不需要骑行者额外加装独立的转向提示灯组，也不需要在骑行过程中反复低头查看手机屏幕。从结构组成来看，整套装置分为夹持固定基座、手机固定仓、光源投射组件三个核心部分，夹持基座采用快拆式抱箍结构，适配市面绝大多数常规自行车车把的管径范围，

　　安装时不需要额外的专用工具，通过侧边的快拆扳杆即可完成锁紧固定，固定后基座与车把的连接间隙预留了防滑橡胶垫，即使经过颠簸路面、减速带时也不会出现偏转移位，安装边界控制在车把中部靠近把立的区域，不会占用车把上原有刹车手柄、变速指拨、车铃的安装空间，也不会干扰骑行过程中手部的正常握姿与操作动作。手机固定仓采用侧边弹性夹持结构，可适配不同尺寸的主流智能手机，仓体背部预留了充电走线缺口，长途骑行时可以连接车载充电设备为手机供电，不会出现线材被夹持结构压损的问题。光源投射组件设置在支架前端，采用绿色激光模组作为指示光源，选择532nm波长的绿色激光是因为该波段光线在日光环境下的可视距离更远，即使在正午强光照射的路面上，

　　投射出的指示箭头也能被清晰识别，不会出现强光下指示标识看不清的问题。整套装置的供电可以选择两种路径，一种是通过小型摩擦发电结构与自行车轮组接触，骑行过程中轮组转动即可为光源组件供电，不需要额外更换电池；另一种是通过预留的接线端口直接从手机取电，简化供电线路的布置。功能逻辑上，装置通过识别手机导航软件的转向指令，自动触发对应方向的光源投射：当导航提示左转时，左侧激光模组点亮，在车辆前方路面投射左转箭头标识；提示右转时右侧模组点亮投射右转箭头；直行状态下投射向前的直行标识；需要掉头时投射掉头指示箭头，所有投射的标识都落在骑行者前方1.5-2米的路面区域，骑行者只需要保持正常的前方视线即可获取导航提示，完全不需要低头查看手机屏幕，

　　视线始终保持在路面通行区域，大幅提升骑行过程的安全性。同时投射在路面的箭头标识也可以对周边的机动车、非机动车、行人起到提示作用，让周边交通参与者提前知晓骑行者的行进意图，减少路口变向、转弯时的剐蹭事故。在结构细节设计上，支架上部设置了可调整角度的遮光檐，避免阳光直射手机屏幕造成的反光问题，手机固定仓的角度可以在水平、垂直方向做一定角度的调整，骑行者可以根据自己的坐姿、视线高度调整到最舒适的观察角度，调整到位后通过侧边的锁紧旋钮即可固定角度，不会因为骑行震动出现角度下垂。光源组件的投射角度也预留了调节余量，可以根据不同骑行者的坐姿、不同车型的车把高度，调整激光投射的落点位置，保证标识始终落在前方视线舒适的路面区域，不会出现投射位置过近需要低头查看、或是投射位置过远标识模糊的问题。整套装置的结构做了轻量化设计，整体重量控制在较低区间，安装后不会增加车把过多的负重，也不会影响车把的转向灵活性，外壳采用耐候性工程塑料材质，可以应对日常骑行中遇到的日晒、雨淋、灰尘侵蚀问题，长期户外使用也不会出现材质脆化、结构失效的问题。从实际使用的适配性来看，这款支架既适合日常城市通勤的骑行者使用，解决通勤路上看导航不安全、转向提示不清晰的问题，也适合中长途骑行爱好者使用，减少长途骑行过程中反复查看导航的动作频次，降低骑行疲劳感，同时不需要在车把上额外加装多组独立设备，保持车把区域的整洁，避免多设备走线杂乱带来的操作干扰。
