踝足矫形辅具结构三维设计

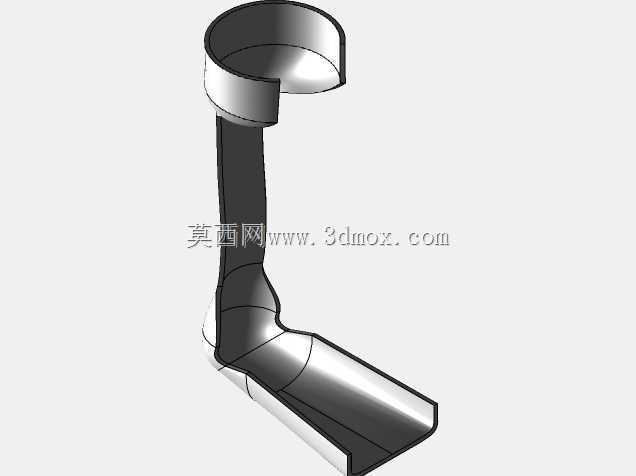

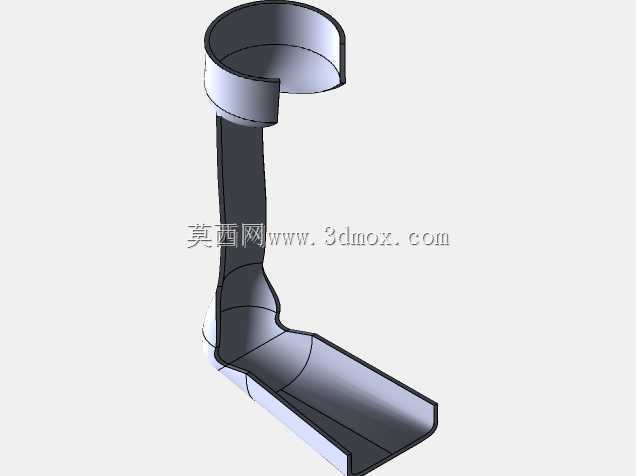

　　在临床康复场景中，这类踝足矫形辅具主要适配存在足下垂、内翻外翻畸形、踝部肌力不足的下肢功能障碍人群，覆盖神经内科卒中后康复、骨科术后踝部固定、儿童先天足踝畸形干预、老年行走稳定性辅助等多个实际使用场景，日常穿戴后可在行走周期中维持踝部正常力线，避免行走过程中出现足尖拖地、踝部异常扭转的问题，同时分担踝周韧带与肌群的受力负荷，减少长期异常步态带来的膝、髋继发性关节磨损。从结构功能设计上，该支具采用一体化的L型承载构型，上段为环抱式小腿围托，曲面完全贴合小腿中下1/3段的肢体轮廓，围托边缘做圆弧过渡处理，避免穿戴时对皮肤产生压疮风险，围托的包裹范围控制在腓肠肌下端位置，不会对膝关节屈伸活动造成干涉；下段为足底托板，

　　完全贴合足底生理足弓形态，托板前缘延伸至跖骨中段位置，不会限制跖趾关节的正常弯折，保证行走时足部的蹬地动作可正常完成；连接小腿围托与足底托板的后侧支撑臂采用等强度变截面设计，在踝部转动的核心受力区域做局部加厚处理，既可以提供足够的支撑刚度限制踝部异常内翻外翻活动，又保留了适度的矢状面弹性形变能力，让穿戴者在行走时可完成小范围的踝背伸、跖屈动作，不会出现完全锁死踝部导致行走步态僵硬的问题。设计过程中首先要确定适配的肢体边界尺寸，小腿围托的开合尺寸需匹配常规成人小腿中下段的周径范围，内侧曲面的曲率完全参考人体小腿的体表轮廓数据，保证穿戴时受力均匀分布，不会出现局部应力集中压伤软组织的问题；足底托板的长度、

　　宽度尺寸适配常规成人鞋腔内的安装空间，托板厚度控制在合理范围，放入日常鞋履内部不会出现过度垫高足部导致穿鞋挤脚的问题；后侧支撑臂的弯折角度严格参照人体中立位踝部的解剖角度，保持90度左右的功能位夹角，穿戴后可将足部维持在正常的功能位，避免静息状态下出现跟腱挛缩的问题。从安装适配的角度考虑，该支具的整体外轮廓完全避让人体下肢的骨突位置，包括内踝、外踝、跟骨结节等易受压的骨性凸起位置，对应区域的曲面做局部凹陷避让，预留出软组织的缓冲空间，实际使用时配合软性衬垫包裹即可直接穿戴，无需额外做适配打磨；支具整体重量控制在轻量化范围内，长时间穿戴不会给下肢造成额外的负重负担，支撑臂的刚度经过反复校核，

　　在承受人体行走时的峰值地面反作用力情况下不会出现永久形变，同时可根据不同使用者的体重、肌力情况调整支撑臂的厚度，匹配不同的支撑力度需求。不同于传统的石膏固定支具，这种热塑成型或者3D打印制作的矫形支具可反复调整形态，在康复过程中随着患者肢体功能的恢复，可对支撑臂的弹性进行微调，逐步调整踝部的活动范围，适配不同康复阶段的训练需求；支具的外表面光滑无凸起结构，穿戴后可正常搭配日常长裤、鞋履使用，不会对日常外出活动造成明显的外观影响，兼顾了功能实用性与穿戴便利性。在建模过程中需要重点关注各段曲面的顺滑过渡，尤其是围托与支撑臂、支撑臂与足底托板的连接位置，要避免出现尖锐的棱角或者曲率突变，否则不仅会影响实际穿戴的舒适度，还会在受力时出现应力集中导致支具断裂；所有壁厚保持均匀过渡，避免出现局部壁厚突变导致的成型缺陷，不管是采用注塑成型还是3D打印加工，都可保证成品的力学性能稳定。
