电子马达驱动Kettcar脚踏卡丁车结构设计

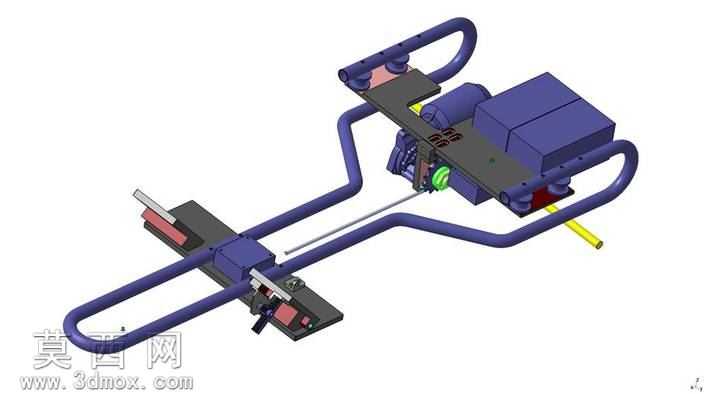

本作品为电子马达驱动的Kettcar类脚踏卡丁车三维结构模型，采用CATIA软件完成全参数化建模，所有零部件均按照实际装配约束关系完成配合，可完整呈现载具的机械结构逻辑。建模过程中首先搭建主体弯管车架的骨架模型，采用扫掠特征生成符合人机工程弧度的紫色管状车架，确保车架整体的抗弯强度与握持、踩踏区域的空间合理性，车架弯管的弯折半径、管径参数均参考同类休闲载具的通用设计标准设定，避免出现结构干涉问题。动力单元部分将电子马达、电池组集成布置在车架中后段的安装平台上，平台采用钣金特征建模，预留了马达固定孔位、电池组限位卡槽与走线槽位，马达输出端通过齿轮传动结构将动力传递至后轮驱动轴，传动齿轮的模数、齿宽参数经过匹配校验，可保证动力传递的平稳性，同时保留了传统脚踏卡丁车的脚踏传动结构作为备用驱动方式，脚踏踏板采用防滑纹理设计，踏板与曲柄的连接位置设置了转动副约束，还原真实的踩踏转动效果。转向部分通过前部的横向拉杆连接两个前轮的转向节，转向把手与车架前部的转向立柱采用转动配合，可实现前轮的同步转向动作，前轮与后轮均采用简化的轮体结构建模，轮轴与车架安装位设置了同轴心配合，还原车轮的转动自由度。渲染阶段为不同零部件赋予了差异化的材质属性：车架弯管赋予磨砂紫色金属漆材质，动力安装平台赋予深灰色哑光钣金材质，马达、电池外壳赋予深蓝色工程塑料材质，传动齿轮、拉杆等金属部件赋予亮银色金属材质，脚踏防滑区域赋予红色橡胶材质，通过材质区分清晰展现各部件的功能分区。整体设计思路围绕休闲代步载具的轻量化、易装配需求展开，在保留经典Kettcar脚踏卡丁车操作体验的基础上，加装电子马达动力单元降低长距离骑行的体力消耗，所有零部件的布局均考虑了实际装配的工艺可行性，未出现无法加工的异形结构，各运动部件之间预留了合理的活动间隙，可直接用于后续的结构验证、3D打印样件制作或教学演示使用。
