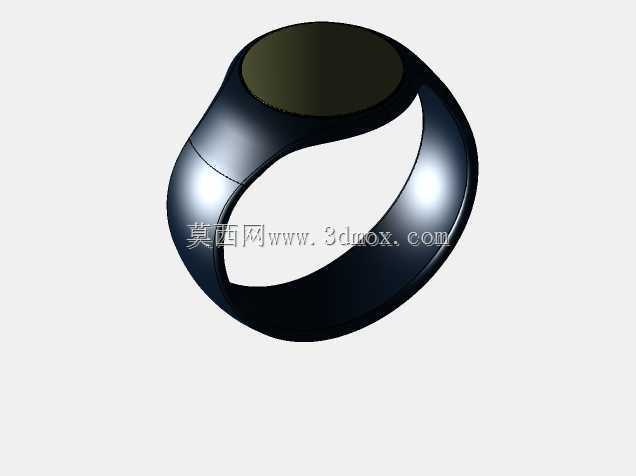

高连续性曲面腕表结构三维设计

　　日常穿戴类计时产品的结构设计中，曲面衔接的顺滑度直接决定产品的握持触感与外观质感，这款腕表的建模过程全程围绕曲线与曲面的G3连续性要求展开，跳出常规消费电子类产品仅满足G1、G2连续的设计标准，在曲面曲率变化的过渡段做了更细致的曲率梳调整，确保表壳、表耳、表圈衔接位置的曲率变化率连续无突变，从根源上避免量产抛光工序后出现光影断层、棱线突兀的问题。从实际应用场景来看，这类高连续性曲面的腕表结构，既适配日常通勤佩戴的亲肤接触需求，也能满足中高端腕表外观件的加工精度要求，表耳位置的曲面弧度完全贴合人体手腕桡骨侧的自然轮廓，佩戴时不会出现硌手、压痕的问题，表壳侧边的曲面收边角度控制在12度以内，既保证了整体视觉上的轻薄感，也给内部机芯、

　　电池、表冠传动结构预留了足够的安装空间。设计过程中没有采用常规的实体拉伸加倒角的快速建模思路，而是先搭建整体的曲面控制线网，从表镜的基准平面开始，逐段绘制表圈、表壳中框、表耳、底盖的控制曲线，每一段曲线的控制点数量都控制在7个以内，避免多余控制点导致的曲面不可控扭曲，在表耳与表壳中框的衔接位置，专门做了曲率过渡的辅助面，先通过边界混合生成基础曲面，再通过曲面曲率分析工具反复调整控制点的权重，确保相邻曲面在衔接边界上不仅满足位置相切、曲率一致，连曲率的变化率都保持平滑过渡，也就是行业内常说的G3连续标准，这种连续性的曲面在后续做阳极氧化、高光抛光、CNC精雕加工的时候，不会因为曲率突变出现加工振纹、抛光过度的问题，

　　能大幅降低外观件的量产不良率。从安装边界的尺寸控制来看，表壳的整体外径控制在42mm，厚度控制在10.8mm，表耳的间距设置为20mm，适配通用规格的皮质、硅胶、金属表带，不需要单独开模定制专属表带，能有效降低后续配件的供应链成本；表壳内部的安装腔预留了0.3mm的壁厚余量，既满足结构强度要求，也给内部的机芯固定位、防水胶圈槽、表冠传动杆预留了足够的装配空间，底盖的曲面弧度与表壳整体保持一致的连续性，底盖与手腕接触的位置做了0.5mm的微弧凸起，贴合佩戴时的手腕自然弧度，长时间佩戴也不会出现明显的异物感。在曲面细节处理上，表冠位置的防滑纹理与表壳侧面的曲面做了一体化衔接，没有采用单独拆分零件装配的常规方案，

　　而是直接在整体曲面上做纹理的凹凸处理，保证纹理与主体曲面的连续性，避免装配缝隙带来的积灰、清洁困难问题；表镜的安装位预留了0.2mm的胶圈安装槽，槽体的曲面与表圈的衔接同样满足G3连续要求，装配表镜后不会出现台阶感，整体外观的一体性更强。不同于很多只追求外观效果的概念建模，这款腕表的结构设计全程兼顾了量产加工的可行性，所有曲面的拔模角度都控制在3度以上，没有出现倒扣、壁厚突变的问题，曲面的最小曲率半径控制在0.8mm以上，完全满足CNC加工、金属注塑成型的工艺要求，不会出现加工时刀具断刀、注塑时填充不满的问题。在内部结构的适配性上，安装腔的尺寸可以兼容市面上主流的石英机芯、机械机芯规格，固定柱的位置按照通用机芯的安装孔位做了预留，不需要大幅调整主体曲面结构就可以适配不同配置的机芯方案，给产品的系列化迭代预留了足够的调整空间。表耳位置的生耳孔做了隐藏式设计，孔位的开口完全融入表耳的曲面过渡段，不会破坏整体曲面的流畅感，生耳的安装深度控制在1.8mm，既保证表带安装后的连接强度，也不会打穿表壳内部的安装腔，影响整体的防水性能。整体建模过程没有依赖软件的自动倒角、自动过渡功能，所有的过渡曲面都是手动搭建控制线生成，确保每一段曲面的曲率变化都可控，在光影测试下，不同角度的光线反射在表壳表面都能形成顺滑的光带，没有出现光影扭曲、断层的问题，完全达到高端腕表的外观设计要求。
