人体工学弯型握持操作把手结构设计

　　这类弯型握持把手在工业设备、康复辅具、户外运载装备上的应用场景十分广泛，不同于直杆式把手，弯管构型的核心优势是能适配多姿态下的施力需求，不管是站姿推移、坐姿握持借力，还是动态行进中抓握保持身体平衡，连续的曲面过渡都能让手掌贴合面始终保持合理的受力角度，避免局部应力集中造成的硌手、滑脱问题。从实际使用场景来看，这类把手常被用在巡检设备推移扶手、康复训练器材握持杆、特种自行车操控把、户外移动载具借力件等位置，不同场景下的受力边界差异很大，比如用作设备推移扶手时，需要承受单侧1500N的水平推力不发生塑性变形，用作骑行操控把时，要承受骑行过程中颠簸带来的交变载荷，同时还要预留刹车、变速组件的安装空间，用作康复辅具握持件时，表面粗糙度要控制在Ra1.6以下，避免毛刺划伤使用者皮肤。

　　设计这类弯管把手时，最先要明确的是安装边界尺寸，两端的安装柱直径通常根据配套固定座的孔径确定，常规适配M10-M16的锁紧螺栓，安装柱的直段长度要保证穿过固定座后有足够的螺纹啮合长度，同时要预留防松垫圈的安装空间，不能出现安装后把手晃动、锁紧失效的问题。主体弯管的曲率设计是整个结构的核心，不能为了追求造型随意设置弯曲半径，过小的弯曲半径会造成弯管加工时管壁起皱、壁厚减薄超标，过大的弯曲半径则会让握持跨度超出人体手掌的开合范围，成年人手掌自然握持的舒适跨度在120mm-160mm之间，弯管的下弯角度通常设置在15°-30°之间，这个角度下手腕处于自然中立位，长时间握持不会造成腕部劳损。

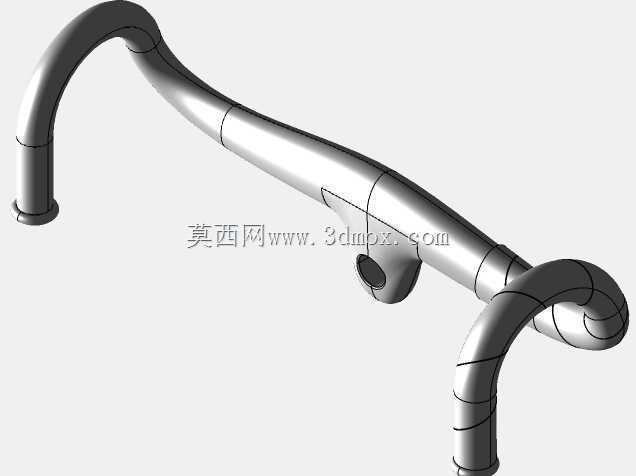

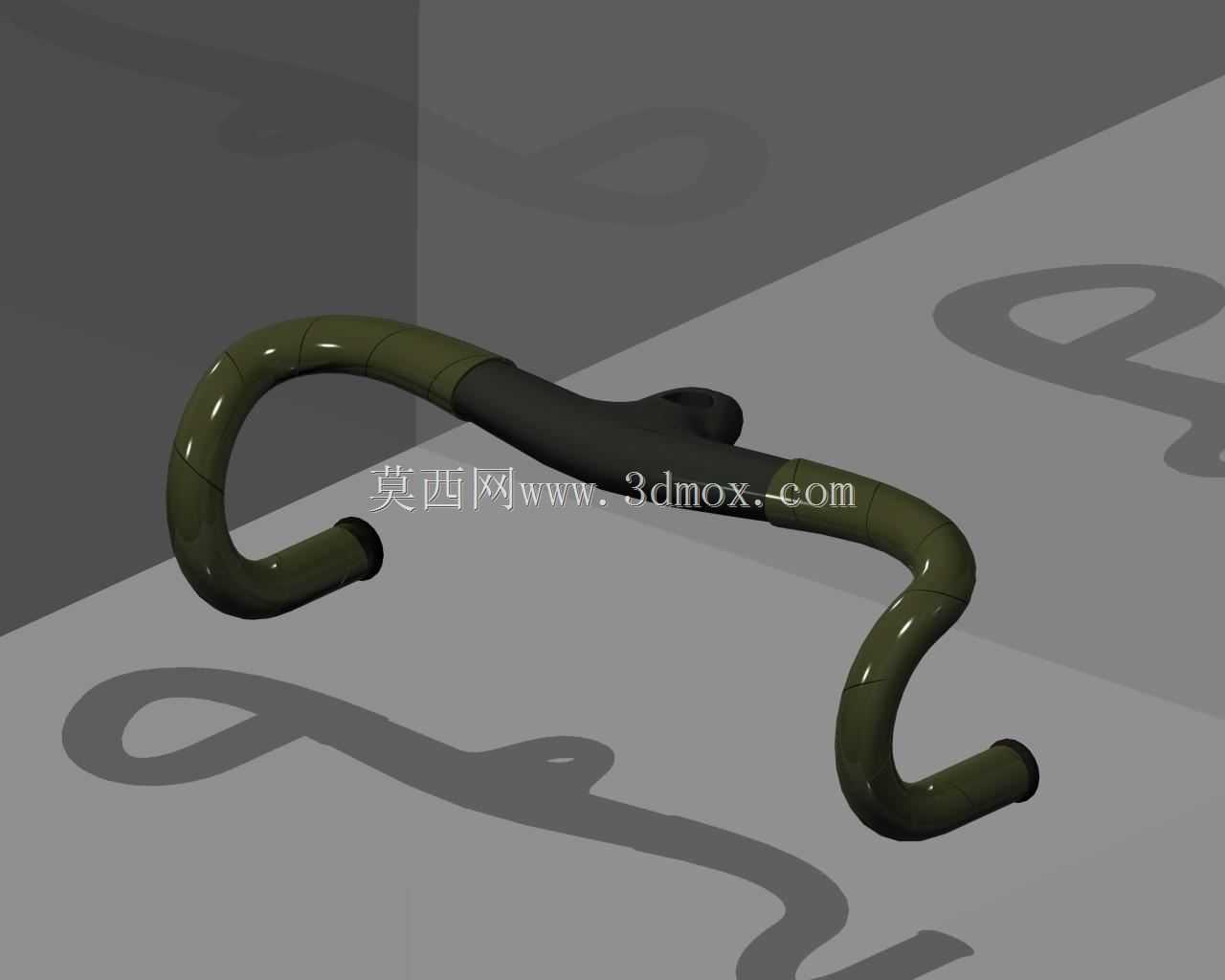

　　建模过程中采用扫描混合的方式构建主体曲面，是因为这类变曲率弯管的截面并非全程等径，在握持受力集中的中段位置，管壁可以适当加厚，表面做微弧凸起处理，增加和手掌的接触面积，两端和安装柱衔接的位置做平滑的圆角过渡，避免应力集中造成的断裂隐患。表面处理的选择也要匹配使用场景，户外使用的版本通常做喷塑或包胶处理，提升耐候性和握持摩擦力，工业设备配套的版本可以做镀铬或发黑处理，兼顾耐磨和防锈需求，接触人体的辅具类版本则要在表面包覆软性防滑材质，提升握持舒适度。

　　从结构强度校核的角度看，这类弯管把手的危险截面通常出现在弯管和安装柱的衔接位置，以及曲率最大的弯段处，设计时需要根据实际载荷工况做有限元分析，确保在额定载荷下最大应力低于材料的屈服强度，常用的材料可选6061铝合金、304不锈钢或者工程塑料，铝合金材质重量轻、加工性好，适合需要轻量化的场景，不锈钢材质强度高、耐腐蚀性好，适合潮湿或户外恶劣环境，工程塑料材质绝缘性好、成本低，适合家用或康复辅具类场景。安装时要注意两端安装柱的同轴度误差控制在0.2mm以内，避免安装后出现别劲、转动不顺畅的问题，固定螺栓的锁紧扭矩要符合对应规格螺栓的扭矩要求，不能过紧造成安装柱螺纹滑牙，也不能过松导致使用过程中把手松动脱落。

　　实际选型时还要注意把手的整体宽度要适配安装基体的尺寸，不能出现安装后把手突出基体过多造成磕碰，也不能宽度过窄导致握持空间不足，弯管下方的预留空间要保证手指能自然环绕，不会和安装基体发生干涉，握持段的直径通常设置在22mm-32mm之间，这个直径范围适配绝大多数成年人的手掌握持尺寸，过粗会导致手掌无法完全环绕，施力时容易滑脱，过细则会造成局部压强过大，长时间握持容易产生疲劳感。
