户外立式金属结构赤道式日晷装置

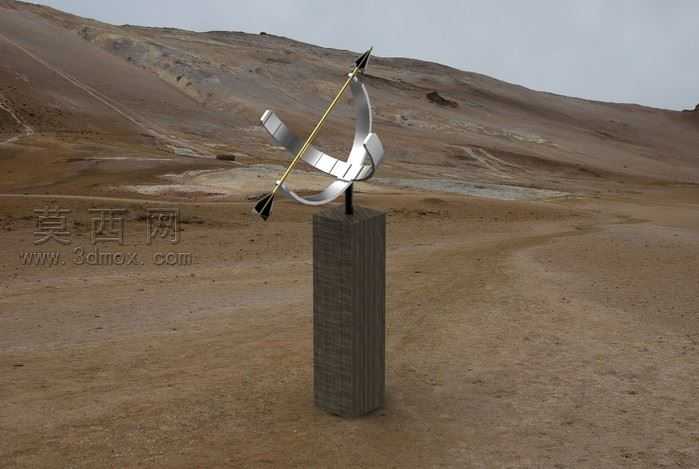

本作品为户外立式赤道式日晷三维设计成果，建模阶段采用参数化特征构建逻辑，先以基准轴、基准面搭建整体定位体系，精准匹配赤道式日晷的晷针倾斜角度，确保晷针指向与地轴方向平行的天文设计要求。建模过程中，晷面部分通过旋转特征生成环形金属骨架，拆分出多段弧形承托结构，每段弧面的曲率经过反复校准，既还原传统日晷的环形晷面形态，又兼顾现代金属工艺的加工可行性；晷针采用扫掠特征生成两端带箭头造型的长杆结构，箭头与箭尾的造型细节通过放样特征实现，边缘做圆角过渡处理，避免尖锐棱角带来的加工与使用隐患。底座部分采用长方体拉伸特征构建，表面添加竖向纹理的凹凸结构，模拟石材基座的肌理质感，同时在底座与晷体的连接位置设计隐藏式定位轴结构，保证整体装配的同轴度与结构稳定性。材质渲染阶段，晷体金属部分采用抛光不锈钢材质，调整金属粗糙度参数至0.15，反射率设置为0.8，还原亮面金属在户外自然光下的高光反射效果；底座采用深灰色哑光石材材质，粗糙度设置为0.7，添加细微的杂色纹理模拟天然石材的颗粒质感，场景环境采用荒漠户外的HDR环境贴图，调整日光角度匹配日晷实际使用时的光照场景，让晷针在晷面投下的阴影自然真实，强化作品的场景代入感。结构设计上，将整体拆分为晷针、环形晷架、连接立柱、石材底座四个可独立装配的模块，每个模块的连接位置设计对应的定位卡扣与安装孔位，既方便后期的加工拆分，也能保证装配时的精度，避免出现安装错位导致晷针角度偏差影响计时精度的问题。设计思路上，在还原传统赤道日晷核心计时原理的基础上，对传统日晷的厚重晷面做了轻量化镂空处理，用弧形金属条替代整块晷盘，既保留了日晷的识别性，又让整体造型更具现代设计感，适配户外广场、园区景观等多种场景的陈设需求，同时所有结构的壁厚、连接强度都经过参数校验，满足户外长期放置的抗风、耐候结构要求。
